סקירת מוצר
ההתקן Allen-Bradley 22D-B024H204 PowerFlex 40P לכונן AC בתדר מתכוונן מיועד ליישומים תעשייתיים הדורשים בקרת מהירות מדויקת ויעילות אנרגטית. כונן זה מספק עד 7.5 כוחות סוס (5.5 קילוואט) עם יציאה של 24 אמפר, ופועל על מתח תלת-פאזי של 200-240 וולט AC. בנייתו החזקה והתכונות המתקדמות שלו מפחיתות את זמן ההשבתה ואת העלות הכוללת של הבעלות, מה שהופך אותו לפתרון חסכוני לטיפול בחומרים, מערכות שאיבה ומאווררים.
מפרט טכני
| פרמטר |
ערך |
| מספר חלק |
22D-B024H204 |
| יצרן |
Rockwell Automation |
| מותג |
Allen-Bradley |
| קו מוצרים |
PowerFlex 40P |
| זרם יציאה |
24.0 A |
| כוחות סוס |
7.5 כ"ס (5.5 קילוואט) |
| מתח כניסה |
200-240 VAC, תלת-פאזי |
| מארז |
סוג NEMA פתוח - התקנת לוח (IP20) |
| מסנן |
ללא מסנן תואם CE |
| גודל מסגרת |
C |
| טמפרטורת הפעלה |
14 עד 122 מעלות פרנהייט |
| מידות (גובה x רוחב x עומק) |
155 x 284 x 98.5 מ"מ |
תכונות ויתרונות עיקריים

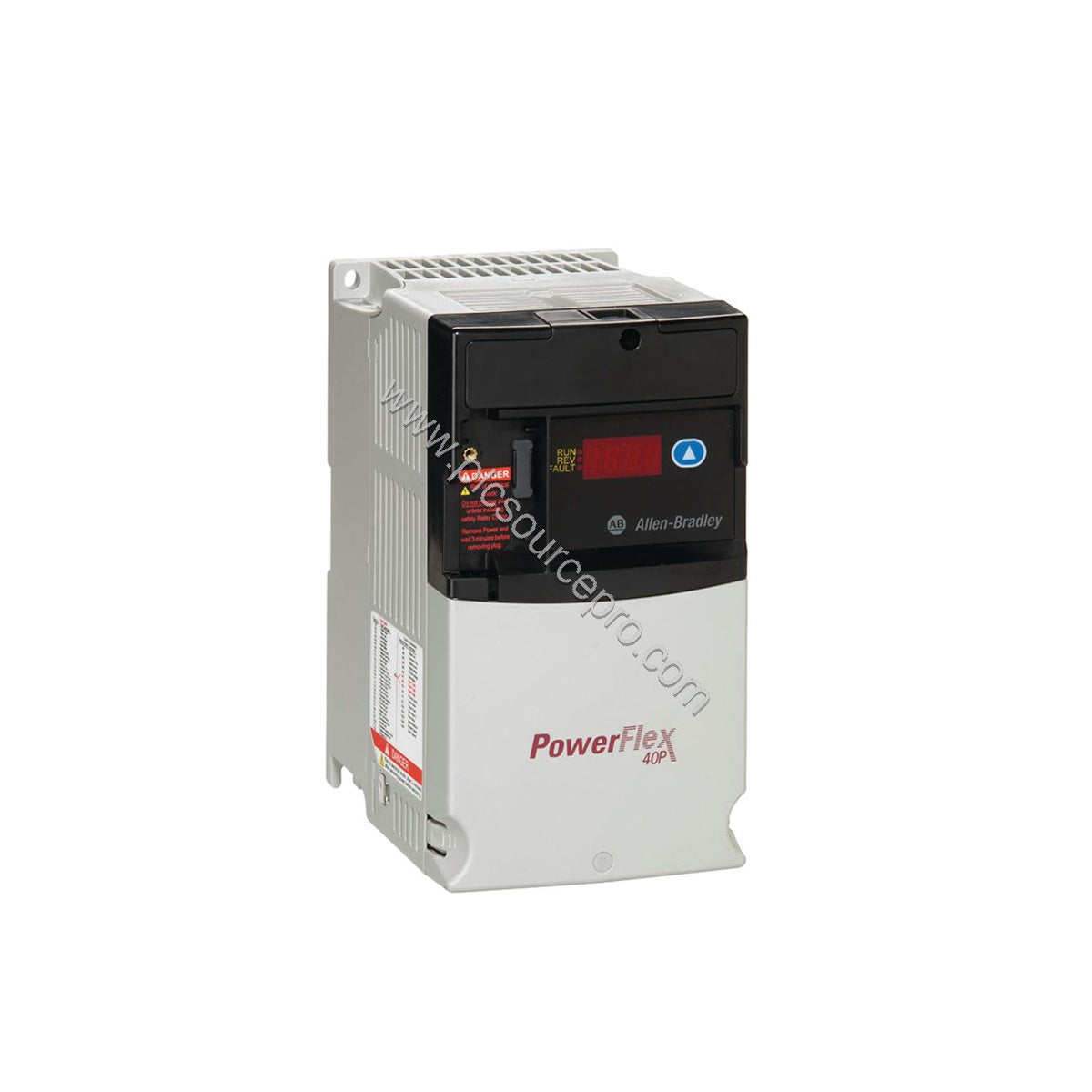

- מסך LCD משולב וכפתורי איפוס לשינוי פרמטרים ושחזור תקלות קל.
- יציאת תקשורת טורית RS-485 מובנית תומכת בתצורת רשת מרובת נקודות ותכנות באמצעות מחשב.
- הגנת עומס יתר אלקטרונית Class 10 למנוע עם קפיצת יתר-זרם של 200% למשך 3 שניות.
- בקרת וקטור ללא חיישנים ובקרת וולט-פר-הרץ לוויסות מנוע מדויק.
- זמני האצה/האטה ניתנים לתכנות מ-0 עד 600 שניות במרווחים של 0.1 שניות.
יישומי תעשייה
כונן ה-Allen-Bradley 22D-B024H204 מצטיין במערכות מסוע, בקרת משאבות, כונני מאווררים ומכונות אריזה שבהן מהירות משתנה היא קריטית. יכולת הבקרה בחוג סגור שלו ותכונת ה-Safe-off (קטגוריה 3) משפרות את הבטיחות והיעילות בקווי ייצור אוטומטיים. לדוגמה, במפעל בקבוקים, הוא מבטיח בקרת מנוע מדויקת לשמירה על מהירות קו עקבית, הפחתת בזבוז וצריכת אנרגיה.
התקנה והגדרה
יש להרכיב את ה-Allen-Bradley 22D-B024H204 על לוח שטוח באמצעות מארז IP20 הפתוח. ודא שטמפרטורת הסביבה נשארת בטווח של 14 עד 122 מעלות פרנהייט ולחות יחסית מתחת ל-95% ללא עיבוי. חבר מתח תלת-פאזי (200-240 VAC) למסופי הכניסה. הכונן תומך בבקרת 24 VDC sink/source באמצעות מתג DIP, עם שבע כניסות דיגיטליות (שתיים ייעודיות, חמש ניתנות לתכנות) ושתי כניסות אנלוגיות בנות 10 סיביות לאינטגרציה גמישה.
תחזוקה ואמינות
ה-22D-B024H204 כולל נגד MOV (Metal Oxide Varistor) הניתן להסרה להגנה מפני קצר לאדמה ומפני קצר בין פאזות. הוא עמיד בפני אובדן מתח של 100 אלפיות שנייה ובעל עמידות לוגית של 2 שניות. קיבולת עומס יתר של 150% למשך 60 שניות ו-200% למשך 3 שניות מבטיחה פעולה אמינה תחת עומסים חולפים. בדיקה קבועה של סנפירי הקירור וחיבורי המסופים משפרת את אורך החיים.
מדריך קנייה
לפני הרכישה, ודא את מתח המערכת שלך (200-240 VAC, תלת-פאזי) ודרישות העומס (7.5 כ"ס מקסימום). הכונן מאושר CE ו-cUL-us, ומתאים להתקנות גלובליות. עבור כונני Allen-Bradley 22D-B024H204 מקוריים ותמיכת מומחים, סמוך על PLC Source PRO (לשעבר ubest101) – המקור האמין שלך לחלקי חילוף אוטומציה תעשייתיים.
