סקירת מוצר

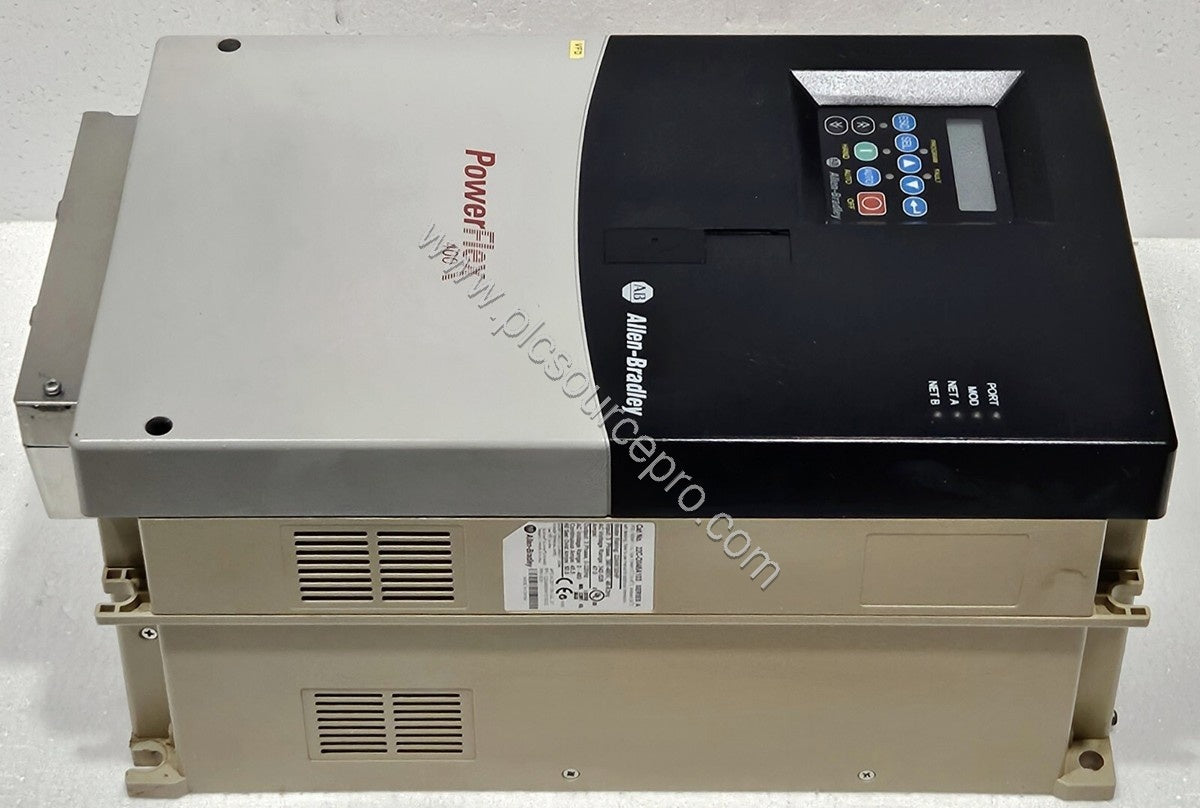

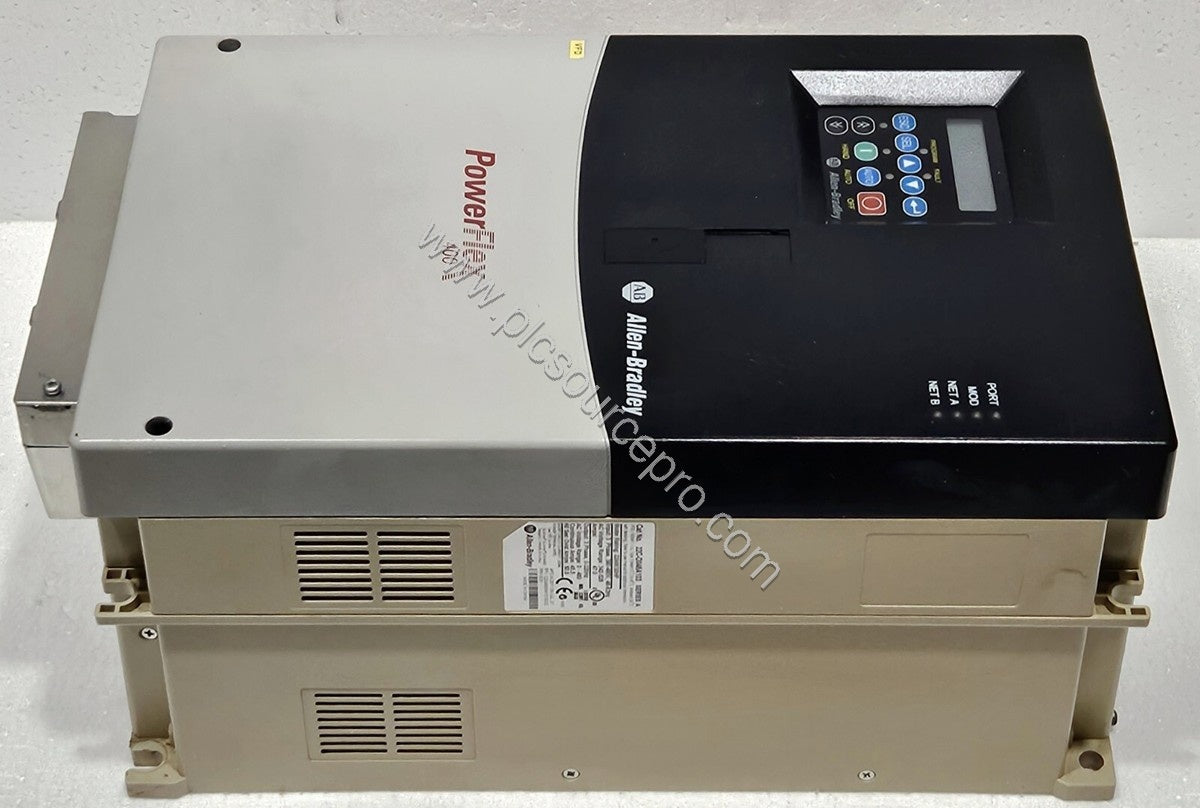

ה-Allen-Bradley 22C-D017H103 הוא כונן תדר משתנה מסדרת PowerFlex 400 המיועד לבקרת מאווררים ומשאבות בסביבות תעשייתיות. הפועל על קלט תלת-פאזי של 480 וולט AC ב-50-60 הרץ, כונן זה מספק 10 כ"ס (7.5 קילוואט) עם זרם פלט מדורג של 17 אמפר. העיצוב החזק שלו מבטיח בקרת מהירות אמינה ויעילות אנרגטית עבור יישומים בעלי מומנט משתנה.
מפרט טכני
| פרמטר |
ערך |
| יצרן |
Rockwell Automation |
| מותג |
Allen-Bradley |
| מספר חלק |
22C-D017H103 |
| קו מוצרים |
PowerFlex 400 |
| סוג כונן |
מאוורר ומשאבה |
| הספק |
10 כ"ס |
| מתח כניסה |
480 וולט AC |
| פאזה |
תלת-פאזי |
| מארז |
ללא |
| אמפרז' |
17 אמפר |
יישומים בתעשייה
ה-Allen-Bradley 22C-D017H103 מצטיין במערכות מאווררי HVAC, תחנות שאיבת מים ויחידות אוורור תעשייתיות. אלגוריתם בקרת ה-PWM הסינוסואידי שלו ויכולת עומס יתר של 110% למשך דקה אחת מבטיחים הפעלה חלקה והגנה מפני עומסים חולפים. לדוגמה, במערכת שאיבה בלחץ קבוע, הכונן שומר על תדר פלט בטווח 0-320 הרץ כדי להתאים לדרישה, ומפחית את צריכת האנרגיה בעד 30% בהשוואה לשיטות ויסות מסורתיות.
התקנה והגדרה
יש להרכיב את ה-Allen-Bradley 22C-D017H103 במקום נקי ויבש עם טמפרטורת סביבה בין 10°C- ל-50°C. השתמש בכבלים מ-1.3 מ"מ² (16 AWG) עד 8.4 מ"מ² (8 AWG) עבור חיבורי מסופים. הכונן מקבל 3 פאזות 380-480V AC (±10%) ב-48-62 הרץ. הגדר לוגיקת בקרה באמצעות מתגי DIP עבור כיור או מקור 24V DC. לוח המקשים הקבוע עם צג LCD של 2 שורות/16 תווים מפשט את כוונון הפרמטרים.
תחזוקה ואמינות
יש לבדוק באופן קבוע את ה-Allen-Bradley 22C-D017H103 לאיתור הצטברות אבק על מארז ה-IP20 (גודל מסגרת C). ודא שזרימת אוויר הקירור אינה חסומה. הכונן מספק הגנה מפני עומס יתר של המנוע (דרגה 10) וחמישה מצבי עצירה להארכת חיי הציוד. ביצוע בדיקות חצי שנתיות של איכות כוח הכניסה והרמוניות זרם הפלט יכול למנוע כשל מוקדם ולמקסם את ההחזר על ההשקעה מחיסכון באנרגיה.
מדריך בחירה וייעוץ רכישה
לפני רכישת ה-Allen-Bradley 22C-D017H103, ודא את הספק המנוע שלך (10 כ"ס מקסימום), מתח הכניסה (480V AC תלת-פאזי), ודרישות המארז (זמינות גרסאות הרכבה לפאנל או לאוגן כ-22C-D017N103 או 22C-D017F103). כונן זה אינו כולל בלם, לכן הזמינו מודול בלימה במידת הצורך. למקור אמין, PLC Source PRO מציעה יחידות Allen-Bradley 22C-D017H103 מקוריות עם משלוח מהיר.
