الشركة المصنعة: Meggitt (Vibro-Meter)
رقم المنتج: 913-402-000-013/A1-E095-F2-G093
نوع المنتج: نظام قياس التقارب
913-402-000-012
البيئة (A): 1 = قياسي
طول كابل التمديد (E): 095 = 9.5 م ±950 مم
حماية اختيارية (F): 2 = خرطوم مرن بغمد FEP، لا يوجد موصل
طول الخرطوم المرن (G): 093 = 9.3 م
الوزن: 0.22 كجم
عام
متطلبات إدخال المحول: مصدر طاقة عالي التردد من مكيف إشارة IQS900
بيئي
نطاقات درجة الحرارة
المحول: -40 إلى +180 درجة مئوية مع انحراف <5% (التشغيل).
+180 إلى +220 درجة مئوية مع انحراف >5% (الاستمرارية قصيرة المدى).
المحول والكابل: -40 إلى +195 درجة مئوية إذا استخدم في منطقة Ex
الكابل والموصل والحماية الاختيارية
: -40 إلى +200 درجة مئوية
تصنيف الحماية
(وفقًا للمواصفة IEC 60529)
: رأس محول التقارب (طرف المحول والكابل المدمج) مصنف IP68
الاهتزاز
(وفقًا للمواصفة IEC 60068-2-26)
: 5 جرام ذروة بين 10 و 500 هرتز
تسارع الصدمة
(وفقًا للمواصفة IEC 60068-2-27)
: 15 جرام ذروة (موجة جيبية نصفية، مدة 11 مللي ثانية)
الخصائص الفيزيائية

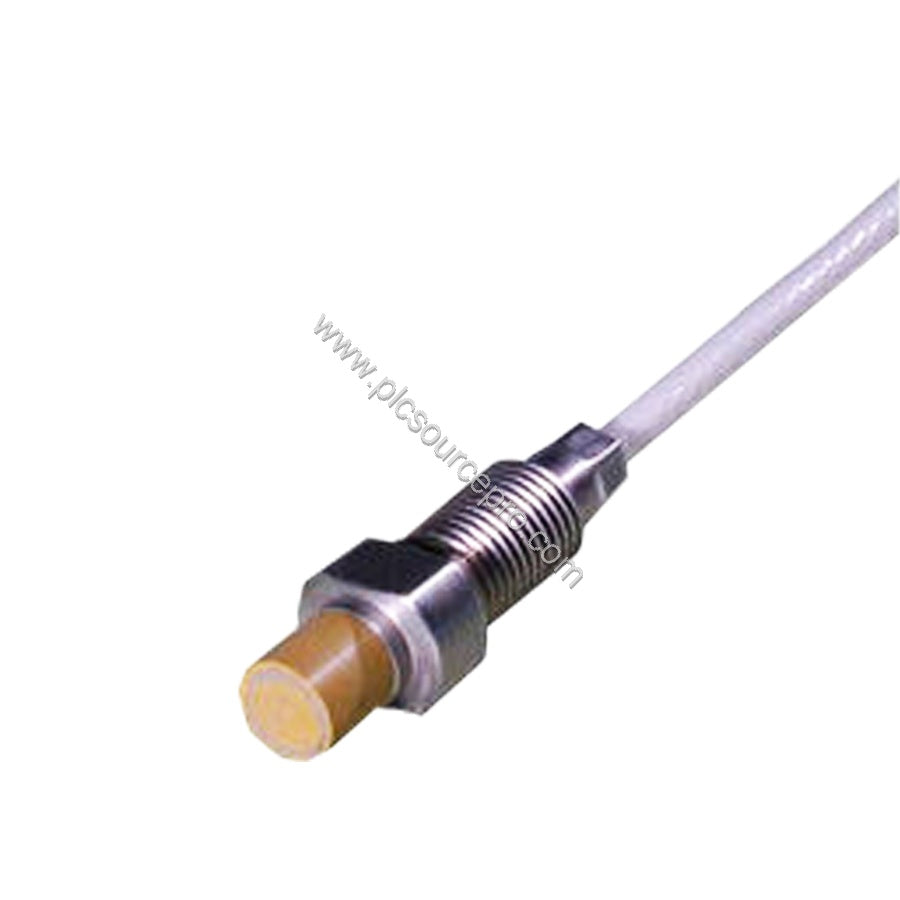

بنية المحول: ملف سلكي بقطر 8 مم، طرف Torlon (بوليميد-إيميد)، مغلف في جسم من الفولاذ المقاوم للصدأ (AISI 316L) مع غراء إيبوكسي عالي الحرارة
الكابلات المدمجة وكابلات التمديد: كابل محوري مغطى بـ FEP 70 أوم، قطر 3.6 مم
الموصلات: موصلات محورية مصغرة ذاتية القفل.
ملاحظة: عند التوصيل، يجب ربطها يدويًا حتى يتم قفلها.
حماية اختيارية
خرطوم مرن من الفولاذ المقاوم للصدأ
(أنبوب حماية)
: يوفر الخرطوم المصنوع من الفولاذ المقاوم للصدأ حماية ميكانيكية إضافية ولكنه ليس مانعًا للتسرب
غمد FEP
(إيثيلين فلوروبروبيلين مبثوق)
: يوفر غمد FEP مقاومة لجميع المواد الكيميائية تقريبًا ونفاذية منخفضة للسوائل والغازات والرطوبة. كما أنه مرن، وذو احتكاك منخفض، ومتين ميكانيكيًا.
الوزن: 200 جرام (0.44 رطل) تقريبًا.
التركيب
بدون محول تثبيت DIN-rail: مسماران M4
الميزات والفوائد الرئيسية
من خط إنتاج vibro-meter®
نظام قياس بدون تلامس يعتمد على مبدأ التيار الدوامي
إصدارات معتمدة من Ex للاستخدام في المناطق الخطرة (الأجواء التي يحتمل أن تكون متفجرة)
يتوافق مع توصيات API 670
أنظمة 1، 5 و 10 متر
تصميم معوض للحرارة
مخرج جهد أو تيار مع حماية ضد الدوائر القصيرة
استجابة التردد:
DC إلى 20 كيلو هرتز (-3 ديسيبل)
نطاق القياس:
2 أو 4 مم
نطاق درجة الحرارة:
-40 إلى +180 درجة مئوية
التطبيقات
قياس اهتزاز العمود النسبي والفجوة/الموضع لسلاسل حماية و/أو مراقبة حالة الآلات
مثالي للاستخدام مع أنظمة مراقبة الآلات VM600Mk2/VM600 و VibroSmart®
تطبيقات API 670
