مقدمة عن المنتج

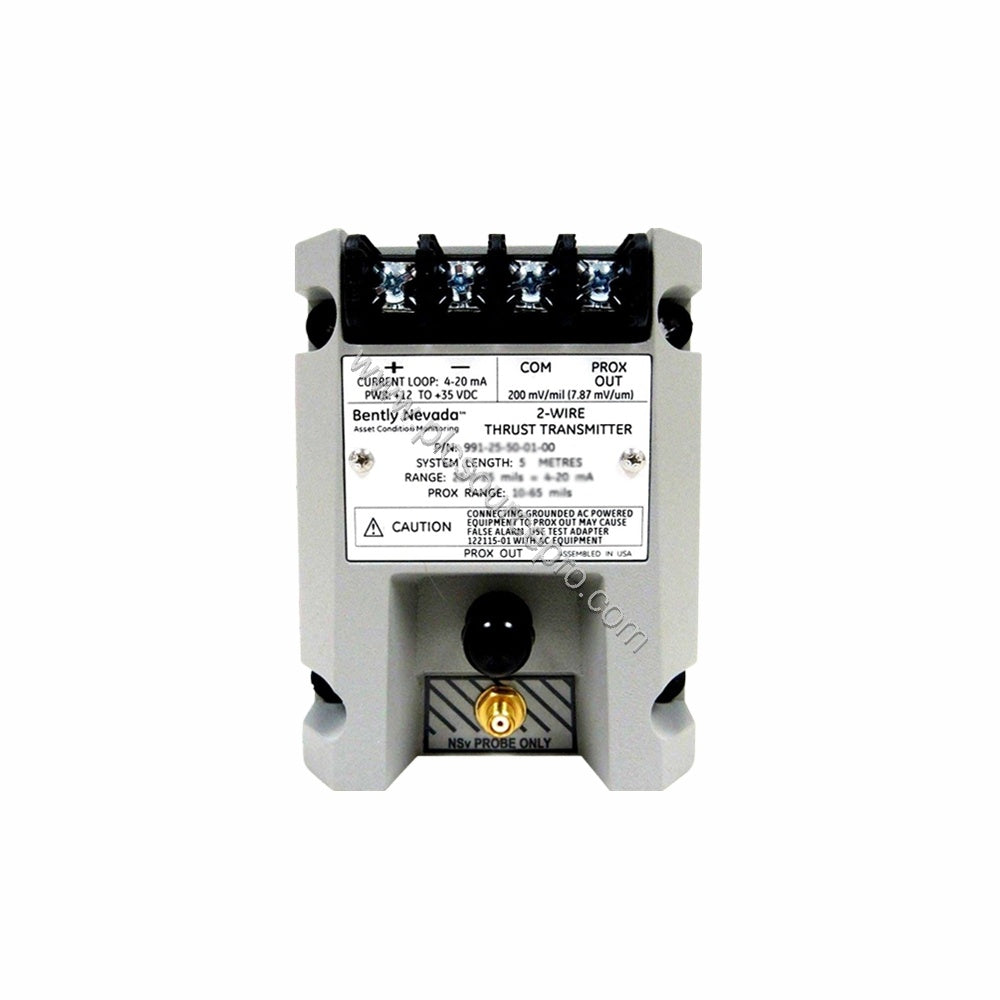

إن Bently Nevada 991-25-50-03-CN هو جهاز إرسال دقيق لاهتزاز المسبار مصمم للمراقبة المستمرة للدفع المحوري في الآلات الدوارة. تقوم وحدة الأتمتة الصناعية هذه بتحويل إشارات مسبار التقارب غير المتصلة إلى خرج خطي 4-20 مللي أمبير، مما يتيح تحليل الاهتزاز في الوقت الفعلي والحماية. تم تصميم 991-25-50-03-CN للتطبيقات الحرجة، ويضمن موثوقية عالية مع استجابة سريعة للأخطاء وتحمل بيئي قوي.
تفاصيل المواصفات الفنية
يقدم Bently Nevada 991-25-50-03-CN أداءً استثنائيًا مع المعلمات الرئيسية التالية:
| المعلمة |
القيمة |
| إشارة الخرج |
4-20 مللي أمبير (سلكان) |
| مصدر الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| خيار النطاق الكامل |
25-0-25 ميل (دفع) |
| طول النظام |
تمديد المسبار 5.0 أمتار (16.4 قدمًا) |
| التركيب |
قضيب DIN مع مشابك ومسامير |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية |
| الوزن |
0.43 كجم (0.9 رطل) |
| دقة الحلقة |
±1.5% نموذجي على النطاق الكامل |
| الحد الأقصى لمقاومة الحلقة |
1000 أوم عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
يقبل 991-25-50-03-CN مسبار تقارب 3300 NSv واحد ويوفر تعديلات صفرية ومدى غير متفاعلة. يتراوح نطاقه الخطي من 0.25 إلى 1.65 مم لـ Prox Out، وهو متوافق مع نطاقات حلقة التيار 0.6-0-0.6 مم أو 25-0-25 ميل.
التطبيقات الصناعية
يعد Bently Nevada 991-25-50-03-CN مثاليًا لمراقبة الدفع المحوري في التوربينات البخارية والضواغط والمضخات الكبيرة. في توليد الطاقة، يوفر اكتشافًا مبكرًا لتآكل محامل الدفع، مما يمنع الأعطال الكارثية. في تطبيقات النفط والغاز، يوفر 991-25-50-03-CN بيانات اهتزاز مستمرة لأنظمة التحكم، مما يتيح الصيانة التنبؤية. تضمن ميزة تعطيل إشارة "ليس على ما يرام" (ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية) إنذارًا فوريًا أثناء ظروف الخطأ، مما يقلل وقت التوقف.
إرشادات التثبيت والإعداد
قم بتركيب Bently Nevada 991-25-50-03-CN على قضيب DIN قياسي باستخدام مشابك ومسامير DIN المرفقة (الخيار 03). تأكد من توصيل كابل تمديد المسبار بإحكام بجهاز الإرسال. قم بتشغيل الوحدة بجهد +12 إلى +35 فولت تيار مستمر عند الطرف؛ راقب القطبية. قم بتوصيل حلقة 4-20 مللي أمبير في تكوين سلكين بحد أقصى لمقاومة الحلقة يبلغ 1000 أوم. اضبط الصفر والمدى باستخدام مقياس الجهد غير المتفاعل. تحقق من الخرج باستخدام معاير الحلقة قبل التشغيل. يجب أن يكون جهاز الإرسال موجودًا على بعد 5.0 أمتار (16.4 قدمًا) من طرف المسبار.
الصيانة والموثوقية
يتطلب Bently Nevada 991-25-50-03-CN الحد الأدنى من الصيانة. افحص توصيلات قضيب DIN وتحقق من حلقة 4-20 مللي أمبير سنويًا. نظف غطاء جهاز الإرسال بقطعة قماش ناعمة؛ تجنب المذيبات. يضمن نطاق درجة حرارة التشغيل الواسع (-35 درجة مئوية إلى +85 درجة مئوية) الموثوقية في البيئات القاسية. تراقب وظيفة تعطيل إشارة "ليس على ما يرام" نفسها بحثًا عن الأخطاء الداخلية وتستعيد الخرج في غضون 0.1 ثانية بعد إزالة الخطأ، مما يقلل من الرحلات الزائفة. يدعم هذا التصميم القوي عمر خدمة طويل وأداءً ثابتًا.
دليل استكشاف الأخطاء وإصلاحها
تشمل المشكلات الشائعة في Bently Nevada 991-25-50-03-CN تعليق الخرج عند 4 مللي أمبير أو عدم وجود خرج. تحقق من جهد مصدر الطاقة (12-35 فولت تيار مستمر) وأسلاك الحلقة بحثًا عن فواصل. إذا ظل الخرج عند 4 مللي أمبير، فتحقق من فجوة المسبار ومادة الهدف. تشير القراءة الأقل من 3.6 مللي أمبير إلى حالة "ليس على ما يرام"؛ تحقق من سلامة المسبار والكابل. يجب ضبط تعديلات الصفر والمدى وفقًا للنطاق الكامل (25-0-25 ميل). استخدم مقاومة 250 أوم لاختبار دقة الحلقة. بالنسبة للأخطاء المستمرة، اتصل بـ PLC Source PRO للحصول على الدعم. ملاحظة: تم تصميم 991-25-50-03-CN للتطبيقات المحورية فقط؛ لا تستخدمه للقياسات الشعاعية.
