نظرة عامة على المنتج

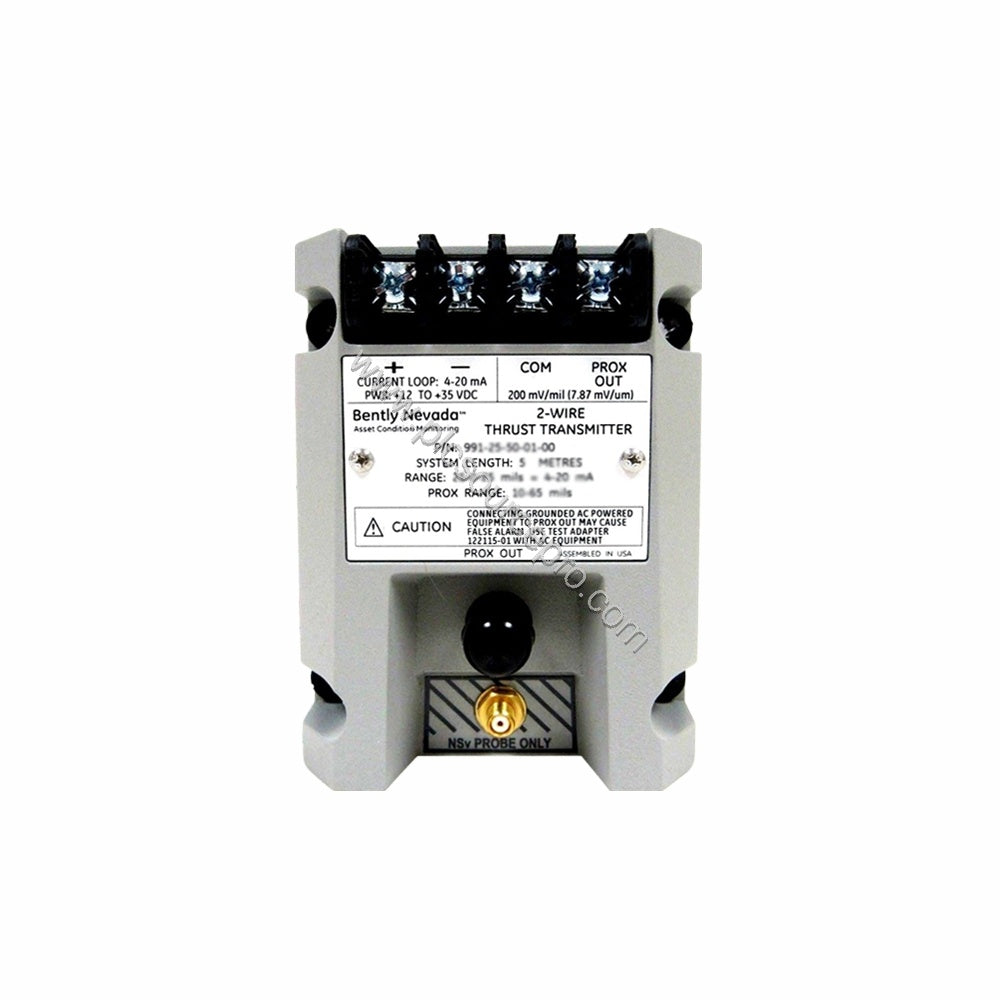

جهاز إرسال الاهتزاز المسباري Bently Nevada 991-25-50-03-01 هو جهاز مدمج يُثبَّت على سكة DIN ومصمم للمراقبة المستمرة للدفع المحوري في الآلات الدوارة. تقوم وحدة الأتمتة الصناعية هذه بتحويل إشارات المسبار التقاربي غير المتلامس إلى خرج حلقة تيار قياسية 4-20 مللي أمبير، مما يوفر بيانات في الوقت الفعلي للصيانة التنبؤية وأنظمة حماية الآلات.
جزء من سلسلة 991 الموثوقة، يوفر 991-25-50-03-01 نطاقًا كاملاً يبلغ 25-0-25 ميلًا ويتضمن كابل بطول 5.0 أمتار. يضمن تصميمه المتين التشغيل الموثوق به في البيئات الصناعية القاسية، مع درجات حرارة تشغيل تتراوح من -35 درجة مئوية إلى +85 درجة مئوية.
المواصفات الفنية
يقدم Bently Nevada 991-25-50-03-01 معلمات أداء حاسمة لمراقبة الاهتزاز بدقة:
-
إشارة الخرج: 4-20 مللي أمبير (تكوين سلكين)
-
دقة الحلقة: ±1.5% على المقياس الكامل (نموذجي)
-
الحد الأقصى لمقاومة الحلقة: 1,000 أوم عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
مصدر الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
-
النطاق الخطي: 0.25 إلى 1.65 مم لخرج التقارب؛ مناسب لنطاقات خطية لحلقة التيار 0.6-0-0.6 مم أو 25-0-25 ميلًا
-
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت)
-
درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت)
-
الوزن: 0.43 كجم (0.9 رطل)
-
التركيب: سكة DIN مع مشابك ومسامير DIN (الخيار 03)
-
موافقة الوكالة: CSA القسم 2 (الخيار 01)
التطبيقات الصناعية
صُمم 991-25-50-03-01 خصيصًا لمراقبة الدفع المحوري في المعدات الدوارة الكبيرة مثل التوربينات البخارية والضواغط والمضخات. إن قدرته على إخراج إشارة ثابتة تبلغ 4-20 مللي أمبير تجعله مكونًا مثاليًا للاندماج مع PLCs و DCS وأنظمة مراقبة الاهتزاز.
في تطبيق نموذجي لمصنع بتروكيماويات، يتم تركيب جهاز الإرسال على سكة DIN بالقرب من الآلات، ويقبل الإدخال من مسبار تقاربي واحد 3300 NSv. تضمن ميزة Not OK/Signal Defeat أنه في حالة حدوث خطأ، ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، مما يؤدي إلى تشغيل الإنذارات ومنع القراءات الخاطئة.
إرشادات التركيب والإعداد
ركّب Bently Nevada 991-25-50-03-01 على سكة DIN قياسية باستخدام مشابك ومسامير DIN المرفقة. تأكد من أن مصدر الطاقة يوفر +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال. قم بتوصيل المسبار التقاربي 3300 NSv وكابل التمديد بالمدخل. يتصل خرج 4-20 مللي أمبير في حلقة سلكين، مع أقصى مقاومة للحلقة تبلغ 1,000 أوم عند 35 فولت تيار مستمر.
تسمح التعديلات الخارجية غير المتفاعلة بمعايرة سهلة للصفر والمدى. تحقق دائمًا من أن النطاق الخطي يتطابق مع فجوة المسبار والإعداد الميكانيكي قبل التشغيل.
الصيانة والموثوقية
يجب أن تركز الفحص الروتيني لـ 991-25-50-03-01 على التحقق من سلامة تركيب سكة DIN، وتوصيلات الكابلات، وحالة المسبار. يغطي نطاق تشغيل جهاز الإرسال من -35 درجة مئوية إلى +85 درجة مئوية، لذا تأكد من بقاء درجة الحرارة المحيطة ضمن الحدود. تعزز ميزة Not OK/Signal Defeat موثوقية النظام عن طريق الإشارة تلقائيًا إلى الأعطال، مما يقلل من وقت التوقف غير المخطط له.
لا يلزم إجراء تعديلات داخلية أو إعادة معايرة دورية تحت التشغيل العادي. ومع ذلك، يضمن اختبار دقة الحلقة بشكل دوري (باستخدام مدخل إشارة TEST) استمرار الأداء ضمن المواصفات ±1.5%.
استكشاف الأخطاء الشائعة وإصلاحها
إذا ظل خرج 4-20 مللي أمبير أقل من 3.6 مللي أمبير، فمن المرجح أن يكون جهاز الإرسال في حالة "Not OK". تحقق من توصيل المسبار التقاربي، وجهد مصدر الطاقة، ومقاومة الحلقة. تمنع وظيفة تحديد التيار (23 مللي أمبير نموذجي) التلف أثناء الدوائر القصيرة. إذا حدث انحراف في الخرج، فتحقق من عدم حدوث تداخل في تعديلات الصفر والمدى. يتعافى جهاز الإرسال من حالة "Not OK" في غضون 0.1 ثانية بعد إزالة الخطأ.
دليل الاختيار ونصائح الشراء
عند طلب Bently Nevada 991-25-50-03-01، تأكد من خيار المقياس الكامل (-25 لـ 25-0-25 ميلًا)، وطول النظام (-50 لـ 5.0 أمتار)، وموافقة الوكالة (01 لـ CSA القسم 2). هذه الوحدة متوفرة من ubest101، مورد موثوق لقطع الغيار الأتمتة الصناعية. تأكد من أن نظامك يستخدم مسبار تقاربي 3300 NSv متوافقًا وكابل تمديد.
