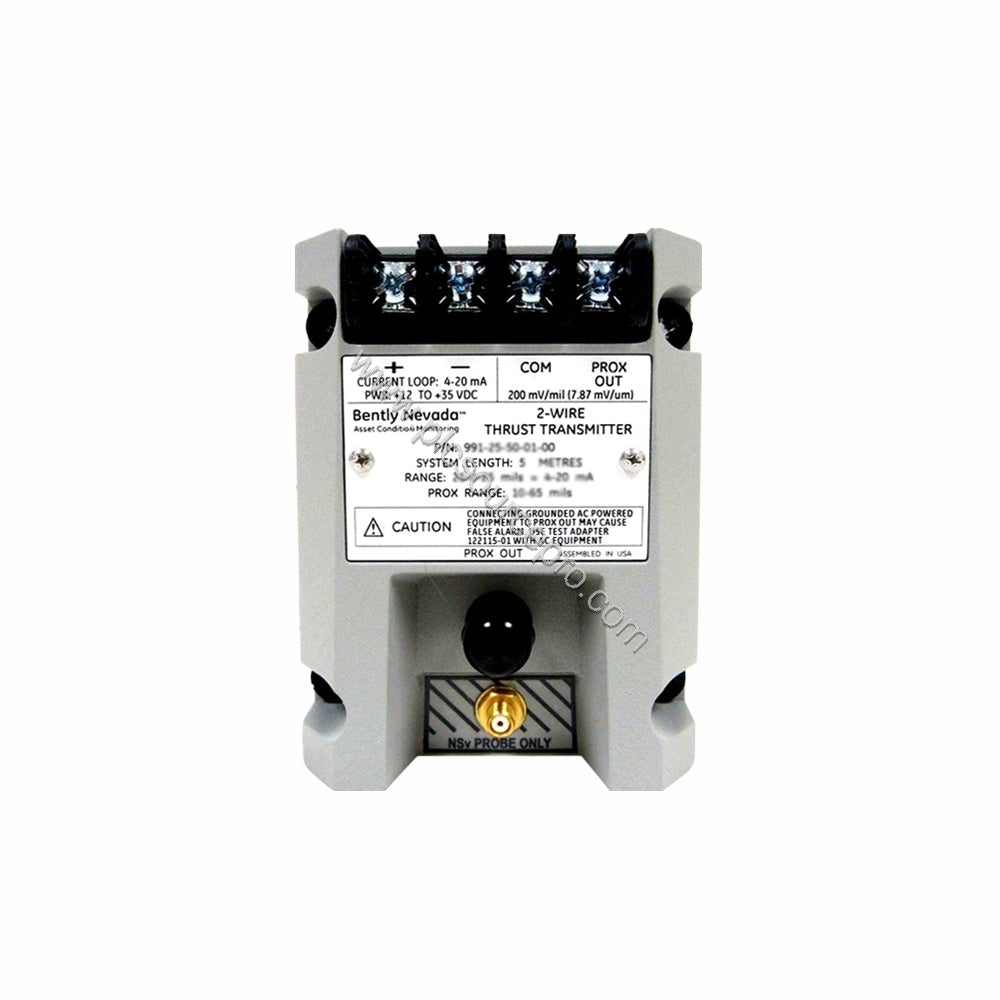

مقدمة: جهاز إرسال اهتزاز المسبار Bently Nevada 991-25-50-03-00
عندما تكون قياسات الدفع المحوري ضرورية الموثوقية والسلامة، يوفر جهاز Bently Nevada 991-25-50-03-00 مراقبة مستمرة مع اكتشاف الأعطال المدمج. تم تصميم جهاز إرسال اهتزاز المسبار هذا للاستخدام مع مسبار تقارب 3300 NSv، مما يوفر إشارة 4-20 مللي أمبير متناسبة مع الإزاحة. تمنع ميزة تعطيل الإشارة الخاصة به - سحب الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حالة "غير موافق" - قراءات خاطئة وتحمي المعدات اللاحقة. 991-25-50-03-00 هو جهاز إرسال دفع حقيقي، بنطاق كامل يتراوح من 25-0-25 ميل وطول نظام يبلغ 5.0 أمتار.
تفاصيل المواصفات الفنية
يعمل جهاز 991-25-50-03-00 بمدخل من +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال، مع مقاومة حلقة قصوى تبلغ 1000 أوم عند 35 فولت تيار مستمر. تبلغ دقة إخراجه 4-20 مللي أمبير في حدود ±1.5% على مدى النطاق الكامل المحدد (نموذجيًا)، ويتم قياسها عبر مقاومة حلقة تبلغ 250 أوم. تم ضبط تحديد التيار عند 23 مللي أمبير (نموذجيًا)، مما يمنع الحمل الزائد. يقبل جهاز الإرسال مسبارًا واحدًا غير متصل من نوع 3300 NSv وكابل تمديد، ويغطي نطاقه الخطي من 0.25 إلى 1.65 مم لإخراج المسبار، وهو مناسب لنطاقات خطية لحلقة التيار تتراوح من 0.6-0-0.6 مم أو 25-0-25 ميل. الحدود البيئية: درجة حرارة التشغيل من -35 درجة مئوية إلى +85 درجة مئوية، والتخزين من -51 درجة مئوية إلى +100 درجة مئوية. الوزن 0.43 كجم (0.9 رطل).
تطبيقات العالم الحقيقي: مراقبة الدفع المحوري
في مجموعات التوربينات والضواغط، يجب مراقبة موضع الدفع المحوري باستمرار. يعتبر 991-25-50-03-00 مثاليًا لمثل هذه التطبيقات لأن حلقة 4-20 مللي أمبير تتصل مباشرة بأنظمة PLCs أو DCS. على سبيل المثال، في التوربينات البخارية، يسمح نطاق 25-0-25 ميل باكتشاف حركة العمود باتجاه أو بعيدًا عن محمل الدفع. يضمن تعطيل إشارة "غير موافق" أن أي عطل في المسبار أو الكابل يؤدي إلى إخراج منخفض فوري، وليس قراءة طبيعية خاطئة خطيرة. يعتبر هذا السلوك الآمن من الفشل أمرًا حاسمًا في سيناريوهات تجاوز السرعة أو رفض الحمل.
إرشادات التركيب والإعداد
قم بتركيب 991-25-50-03-00 على قضيب DIN باستخدام مشابك ومسامير DIN المرفقة (خيار التركيب 03). قم بتوصيل مسبار 3300 NSv وكابل التمديد بأطراف الإدخال. قم بتزويد جهاز الإرسال بالطاقة من +12 إلى +35 فولت تيار مستمر. يتصل خرج 4-20 مللي أمبير ثنائي الأسلاك بأي بطاقة إدخال متوافقة. تسمح الضبطات الخارجية غير المتفاعلة للصفر والمدى بمعايرة بسيطة في الموقع. تأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم، بما في ذلك الكابل. يجب إجراء اختبار تعطيل الإشارة أثناء التشغيل: محاكاة حالة "غير موافق" للتحقق من انخفاض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية.
الصيانة والموثوقية: مصمم للبيئات القاسية
مع نطاق درجة حرارة التشغيل من -35 درجة مئوية إلى +85 درجة مئوية، يتحمل جهاز 991-25-50-03-00 الظروف القاسية. ويمتد نطاق تخزينه إلى -51 درجة مئوية إلى +100 درجة مئوية. افحص طرف المسبار وكابل التمديد بانتظام بحثًا عن التآكل أو التلوث. لا يلزم معايرة روتينية بعد الإعداد الأولي؛ ومع ذلك، يجب التحقق من دقة الحلقة أثناء الإصلاحات السنوية للتوربينات. يمنع تحديد التيار (23 مللي أمبير نموذجي) الدوائر القصيرة، ويوفر تعطيل "غير موافق" سلوكًا آمنًا من الفشل - وهو أمر أساسي لتقليل وقت التوقف غير المخطط له.
دليل الاختيار ونصائح الشراء
عند طلب جهاز Bently Nevada 991-25-50-03-00، تأكد من خيار النطاق الكامل (-25 لـ 25-0-25 ميل)، وطول النظام (-50 لـ 5.0 أمتار)، وخيار التركيب (03 مشابك DIN). يعني خيار موافقة الوكالة 00 عدم الحاجة إلى شهادات خاصة. تأكد من أن مصدر الطاقة الخاص بك يوفر تيارًا نظيفًا من +12 إلى +35 فولت تيار مستمر عند جهاز الإرسال. يجب طلب مسبار 3300 NSv المتوافق بشكل منفصل. للحصول على إمداد موثوق، ثق في ubest101 كمصدر لوحدات Bently Nevada الأصلية. تأكد دائمًا من توافق المسبار وأطوال الكابلات مع تخطيط نظامك قبل الشراء.
