نظرة عامة على المنتج

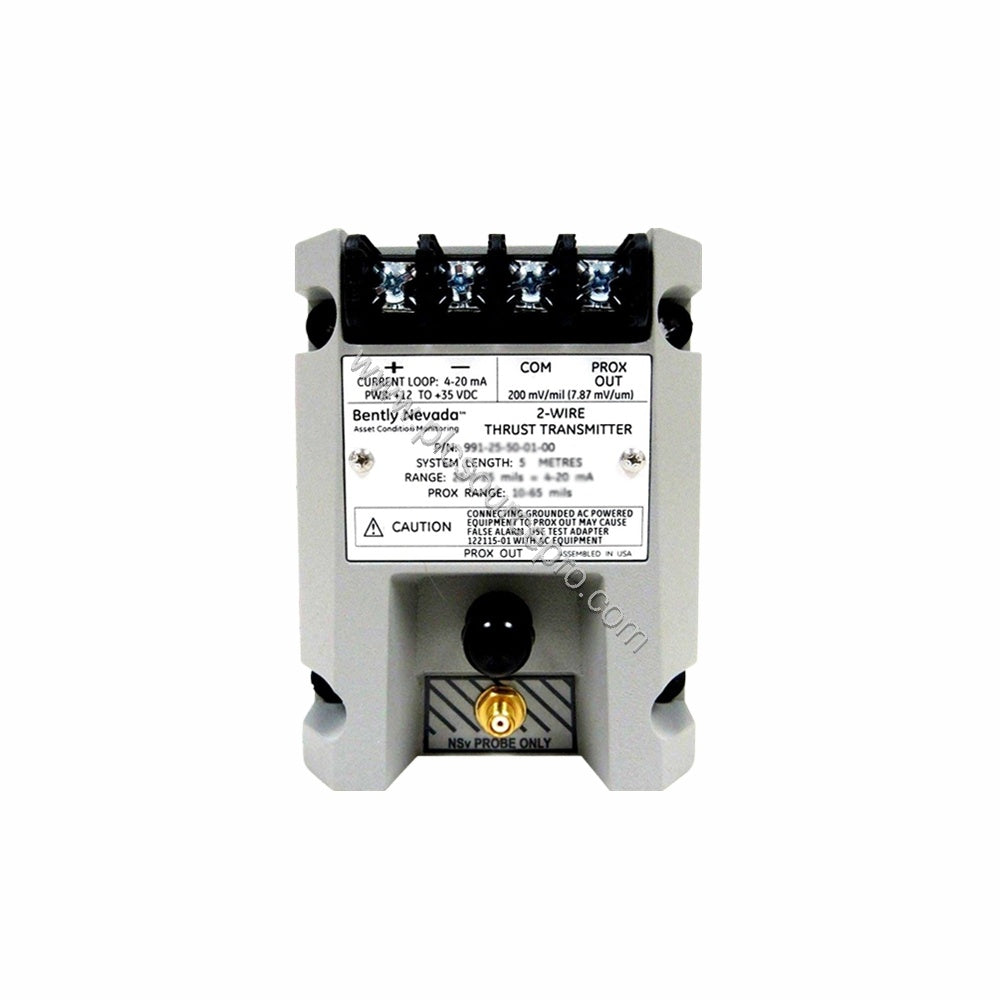

عندما تهدد حالات الإغلاق غير المخطط لها آلاتك الدوارة، يوفر جهاز إرسال الاهتزاز للمسبار Bently Nevada 991-25-50-02-05 كشفًا فوريًا للأعطال. تم تصميم جهاز الإرسال هذا خصيصًا لمراقبة الوضع المحوري (الدفع)، ويقوم بتحويل إشارات مسبار القرب إلى خرج حلقة 4-20 مللي أمبير، مما يوفر بيانات دقيقة ومستمرة لنظام التحكم الخاص بك. تضمن ميزة Not OK/Signal Defeat المدمجة أن ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حالة العطل، مما يتيح تداخلات أمان سريعة. تم تصميم 991-25-50-02-05 مع حامل سكة DIN ويقبل مسبار تقارب واحد من طراز 3300 NSv، مما يبسط عملية التثبيت مع الحفاظ على الموثوقية العالية المتوقعة من Bently Nevada.
المواصفات الفنية
-
إشارة الخرج: 4-20 مللي أمبير (تكوين سلكين) عبر النطاق الكامل المحدد
-
مدخل الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
-
النطاق الخطي: 0.25 إلى 1.65 مم لخرج التقارب (Prox Out)، مناسب لنطاقات خطية للحلقة الحالية 0.6-0-0.6 مم أو 25-0-25 ميل
-
الدقة: في حدود ±1.5% على مدى النطاق الكامل المحدد (نموذجي) تقاس من إشارة الاختبار إلى الجهد عبر مقاومة حلقة 250 أوم
-
أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت)
-
درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت)
-
الوزن: 0.43 كجم (0.9 رطل)
-
اعتمادات الوكالة: CSA Division 2, ATEX Zone 0, ATEX Zone 2, موافقة بحرية من ABS
تطبيقات في العالم الواقعي
يتفوق جهاز 991-25-50-02-05 في مراقبة الدفع المحوري للمعدات الدوارة الكبيرة مثل التوربينات البخارية، والضواغط الطاردة المركزية، والمضخات المحورية. في بيئة توليد الطاقة، يقيس جهاز الإرسال باستمرار تآكل محمل الدفع ويشير فورًا إلى حالة "غير موافق" إذا تجاوز الدوار الحدود الآمنة. تتفاعل مخرجات 4-20 مللي أمبير مباشرة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) أو وحدات أنظمة التحكم الموزعة (DCS)، مثل تلك من Allen-Bradley أو Siemens، مما يتيح إجراءات الإنذار أو التوقف الفورية. بالنسبة لمهندسي الموثوقية، تدعم قدرة مقاومة الحلقة البالغة 1,000 أوم تشغيل الكابلات الطويلة في المصانع الصناعية دون تدهور الإشارة.
الصيانة والموثوقية
يتطلب جهاز الإرسال Bently Nevada 991-25-50-02-05 الحد الأدنى من الصيانة الدورية. يوصى بإجراء فحص دوري لتركيب سكة DIN ووصلة المسبار كل 12 شهرًا. نظرًا لأن دائرة "غير موافق" تنشط في غضون 100 ميكروثانية، يتم تجنب الرحلات الكاذبة بينما يتم اكتشاف الأعطال الحقيقية على الفور. تسمح تعديلات الصفر والمدى غير المتفاعلة بالمعايرة في الموقع دون إيقاف التشغيل. لتحقيق أقصى وقت تشغيل، تأكد من أن جهد إمداد الحلقة يبقى ضمن +12 إلى +35 فولت تيار مستمر وأن مقاومة الحلقة لا تتجاوز عتبة 1,000 أوم. يضمن نطاق درجة حرارة التشغيل الواسع (-35 درجة مئوية إلى +85 درجة مئوية) أداءً موثوقًا به في البيئات القاسية.
دليل استكشاف الأخطاء وإصلاحها
إذا كانت قراءة خرج 4-20 مللي أمبير أقل من 3.6 مللي أمبير، توجد حالة "غير موافق" — تحقق من فجوة طرف المسبار وسلامة الكابل التمديدي. إذا بقي الخرج عند 23 مللي أمبير (حد التيار)، تحقق من أن جهد إمداد الحلقة ليس مفرطًا أو أن مقاومة الحلقة ليست منخفضة جدًا. للقراءات غير المنتظمة، تأكد من عدم تحرك مقياس الجهد للصفر والمدى وأن مسبار القرب متوافق مع سلسلة 3300 NSv. استشر دائمًا وثائق الشركة المصنعة للحصول على تشخيصات مفصلة.
دليل الاختيار ونصائح الشراء
قبل طلب Bently Nevada 991-25-50-02-05، تأكد من أن خيار النطاق الكامل يتوافق مع نطاق القياس الخاص بك: هذه الوحدة تم تكوينها كـ -25 (25-0-25 ميل) بطول نظام 5.0 متر (16.4 قدم). يستخدم خيار التركيب 02 مسامير الحاجز؛ تحقق من أن لوحتك أو صندوق التوصيل يتسع لذلك. للمسابر الإضافية أو كابلات التمديد، اتصل بـ ubest101 للحصول على الملحقات المتوافقة. تحتفظ PLC Source PRO بهذا المرسل ويمكنها توفير شحن سريع لقطع الغيار الهامة.
