مقدمة عن المنتج

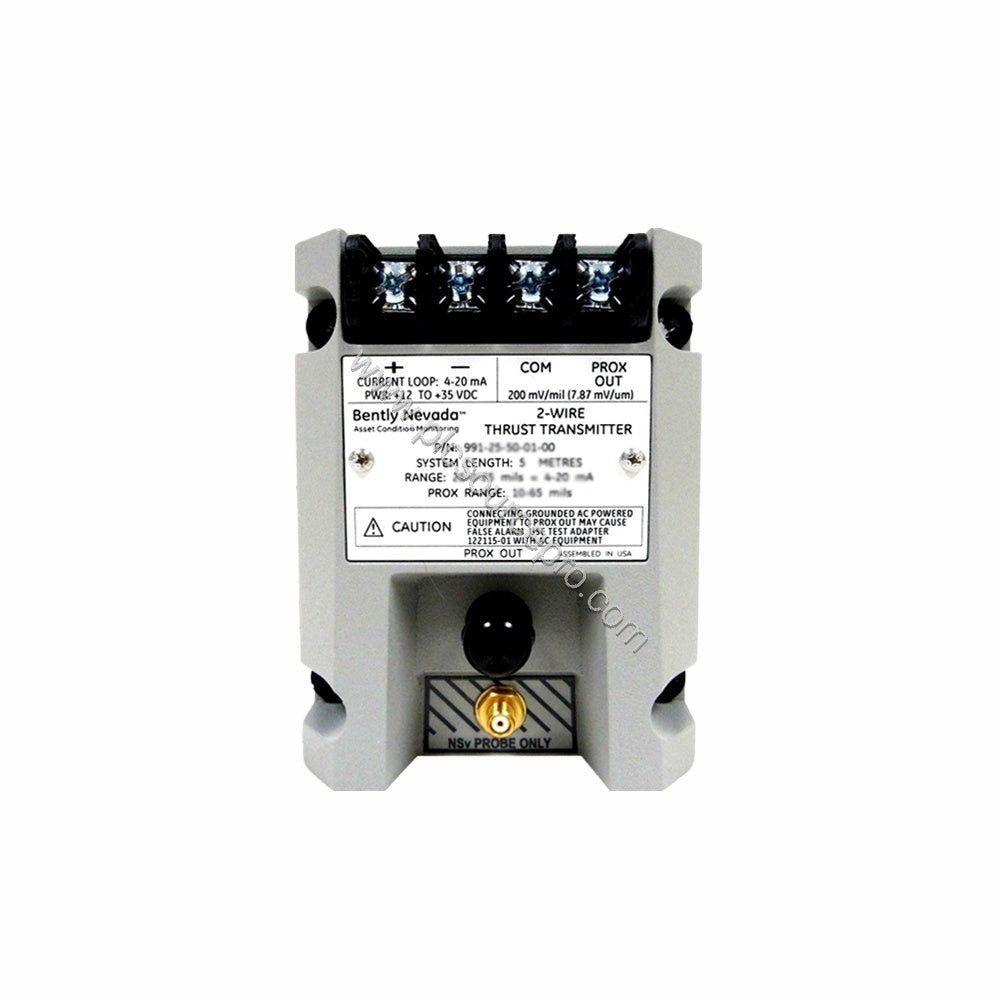

إن جهاز الإرسال Bently Nevada 991-25-50-02-01 Thrust Transmitter هو جهاز إرسال دقيق لاهتزاز المسبار مصمم لمراقبة الموضع المحوري في الآلات الدوارة الحيوية. كجزء من سلسلة Bently Nevada 991، تقوم هذه الوحدة بتحويل إشارات مسبار القرب إلى خرج 4-20 مللي أمبير للتكامل السلس مع أنظمة التحكم. تم تصميم الجهاز من أجل الموثوقية، ويتميز بوظيفة عدم الموافقة/إلغاء الإشارة التي تجبر الخرج على أن يكون أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية عند اكتشاف خطأ - وهي ميزة أمان بالغة الأهمية لمنع الفشل غير المكتشف.
تحليل المواصفات الفنية
يوفر جهاز Bently Nevada 991-25-50-02-01 بيانات دقيقة للموضع المحوري في ظل ظروف قاسية. فيما يلي المعايير الرئيسية المستمدة من ورقة بيانات المنتج:
| المعلمة |
القيمة |
| خيار النطاق الكامل |
25-0-25 ميل |
| طول النظام |
5.0 أمتار (16.4 قدمًا) |
| التركيب |
سكة DIN، مسامير الحاجز |
| إشارة الإخراج |
4-20 مللي أمبير (سلكان) |
| المدى الخطي (خرج القرب) |
0.25 إلى 1.65 ملم |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| دقة الحلقة |
±1.5% نموذجي على النطاق الكامل |
| أقصى مقاومة للحلقة |
1000 أوم عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية |
| الوزن |
0.43 كجم (0.9 رطل) |
| موافقة الوكالة |
CSA Division 2 |
تضمن هذه المواصفات قياسًا دقيقًا وموثوقًا للدفع المحوري في البيئات الخطرة.
تطبيقات الصناعة
يُعد Bently Nevada 991-25-50-02-01 مثاليًا لمراقبة الموضع المحوري في التوربينات البخارية والضواغط والمضخات الكبيرة. في تطبيق توربيني نموذجي، يستقبل جهاز الإرسال مسبار قرب واحد غير متصل 3300 NSv وكابل، ويحول جهد الفجوة إلى إشارة متناسبة 4-20 مللي أمبير. تسمح موافقة CSA Division 2 بالتركيب في المناطق التي تحتوي على غازات أو أبخرة قابلة للاشتعال. توفر ميزة عدم الموافقة/إلغاء الإشارة إشارة فورية للخطأ، مما يقلل من وقت التوقف في العمليات الحرجة.
دليل التثبيت والإعداد
قم بتركيب Bently Nevada 991-25-50-02-01 على سكة DIN قياسية باستخدام مسامير الحاجز المرفقة. قم بتوصيل مسبار القرب 3300 NSv عبر كابل التمديد بطول 5.0 أمتار. قم بتزويد جهاز الإرسال بالطاقة +12 إلى +35 فولت تيار مستمر عند الطرف – تأكد من صحة القطبية. يتم توصيل خرج 4-20 مللي أمبير في تكوين سلكين بـ PLC أو DCS الخاص بك. قم بمعايرة الصفر والمدى باستخدام التعديلات الخارجية غير المتفاعلة. للحصول على أفضل أداء، حافظ على مقاومة الحلقة أقل من 1000 أوم وتجنب تعريض جهاز الإرسال لما يتجاوز نطاق تشغيله من -35 درجة مئوية إلى +85 درجة مئوية.
استكشاف الأخطاء الشائعة وإصلاحها
الوضع الأساسي للفشل الذي يعالجه Bently Nevada 991-25-50-02-01 هو فقدان الإشارة بسبب تلف المسبار أو الأعطال الكهربائية. تعمل دائرة عدم الموافقة/إلغاء الإشارة على دفع الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية من اكتشاف الخطأ. تمنع هذه الاستجابة السريعة القراءات الخاطئة التي قد تؤدي إلى سرعة توربينية كارثية زائدة أو تلف محمل الدفع. بمجرد إزالة الخطأ، تعود الإشارة إلى وضعها الطبيعي في غضون 0.1 ثانية. إذا ظل الخرج منخفضًا، فتحقق من فجوة المسبار وسلامة الكابل وجهد الإمداد. يحمي محدد التيار (23 مللي أمبير نموذجي) من الدوائر القصيرة. يوصى بالفحص المنتظم لتوصيلات المسبار والكابل للحفاظ على الدقة.
