نظرة عامة على المنتج

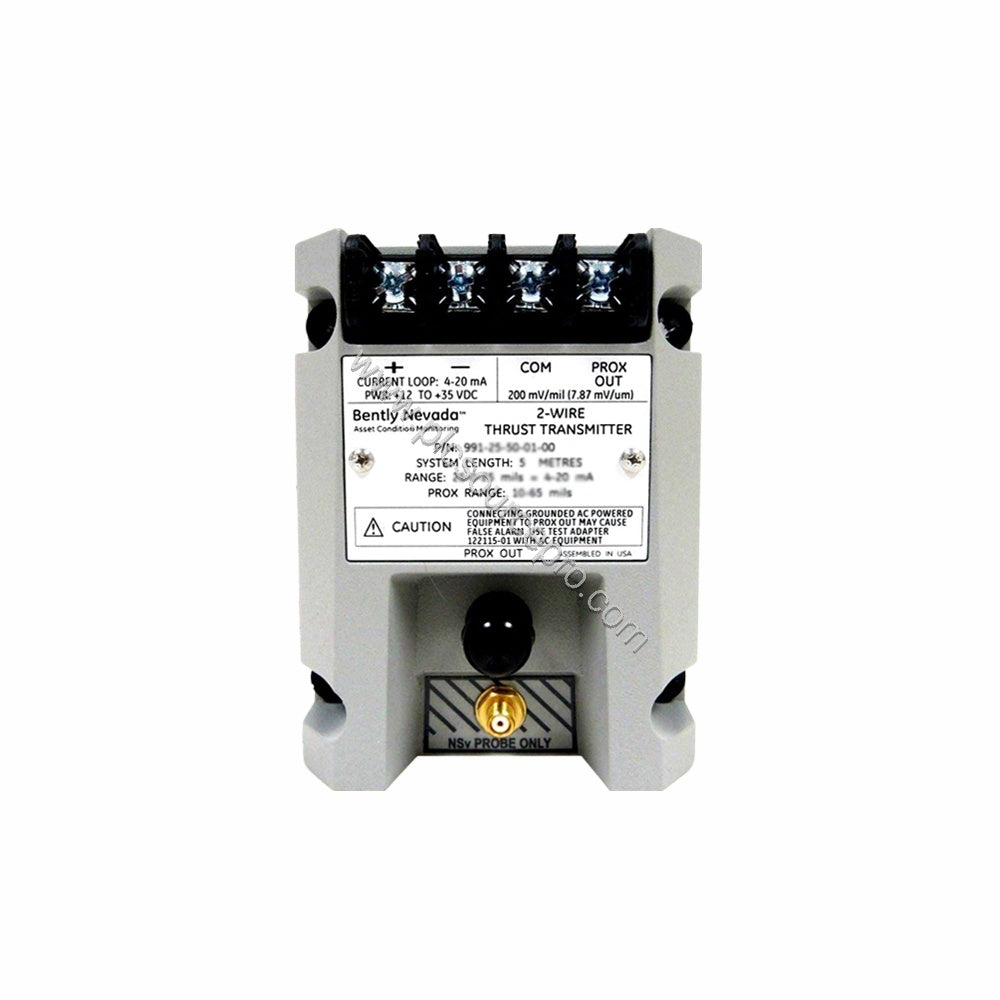

إن Bently Nevada 991-25-50-02-00 هو جهاز إرسال اهتزاز المسبار مصمم لقياس الدفع المحوري في الآلات الدوارة. وهو جزء من السلسلة 991 الموثوقة، ويقوم جهاز إرسال الدفع هذا بتحويل إشارات مسبار التقارب إلى خرج خطي 4-20 مللي أمبير، مما يتيح المراقبة المستمرة لموضع العمود. وهو مثالي لاستبدال الأنظمة التناظرية القديمة، ويقدم 991-25-50-02-00 أداءً موثوقًا به في البيئات الصناعية القاسية، ويدعم الصيانة التنبؤية ويقلل من وقت التوقف غير المخطط له.
المواصفات الفنية
يقدم 991-25-50-02-00 قدرات قياس دقيقة مع المعلمات الرئيسية التالية:
-
مصدر الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
-
إشارة الإخراج: 4-20 مللي أمبير، ثنائي الأسلاك قابل للتكوين
-
دقة الحلقة: ±1.5% من النطاق الكامل (نموذجي)
-
النطاق الخطي: 0.25 إلى 1.65 مم (خرج المسبار)؛ يدعم حلقة تيار 0.6-0-0.6 مم أو 25-0-25 ميل
-
الحد الأقصى لمقاومة الحلقة: 1,000 أوم عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية
-
درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية
-
الوزن: 0.43 كجم (0.9 رطل)
يقبل جهاز الإرسال هذا مسبار تقارب 3300 NSv واحد غير متلامس وكابل تمديد، مع تعديلات صفر ومدى غير متفاعلة لسهولة المعايرة.
تطبيقات الصناعة
يُستخدم Bently Nevada 991-25-50-02-00 بشكل أساسي في التوربينات البخارية والضواغط والمعدات الدوارة الكبيرة لمراقبة موضع العمود المحوري. تشمل التطبيقات النموذجية ما يلي:
-
توليد الطاقة: مراقبة محامل دفع التوربينات لمنع الفشل الكارثي.
-
النفط والغاز: حماية الضواغط الطاردة المركزية من الإزاحة المحورية.
-
الآلات الصناعية: توفير تغذية راجعة مستمرة لأنظمة التحكم في العمليات.
مع استجابته السريعة للخطأ/تعطيل الإشارة (أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية)، يعزز 991-25-50-02-00 السلامة عن طريق الإشارة بسرعة إلى حالات الأعطال.
إرشادات التثبيت والإعداد
قم بتركيب 991-25-50-02-00 على سكة DIN باستخدام مسامير الجدار المتوفرة (خيار التركيب 02). يبلغ طول النظام 5.0 أمتار (16.4 قدمًا) - تأكد من توجيه الكابل بشكل صحيح. قم بتوصيل مسبار 3300 NSv وكابل التمديد بالمدخل. قم بتوصيل حلقة 4-20 مللي أمبير بنظام التحكم، مع مراعاة القطبية. اضبط الصفر والمدى عبر مقاييس الجهد الخارجية. تحقق من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر. استخدم مقاومة 250 أوم للتحقق من الدقة.
الصيانة والموثوقية
يتطلب 991-25-50-02-00 الحد الأدنى من الصيانة. تحقق دوريًا من تلف الكابلات وسلامة الموصلات. نظف وجه المسبار إذا كان هناك احتمال لتراكم الزيت أو الحطام. يضمن نطاق درجة حرارة التشغيل الواسع (-35 درجة مئوية إلى +85 درجة مئوية) الموثوقية في الظروف القاسية. تحافظ فحوصات المعايرة المنتظمة (يوصى بها سنويًا) على دقة تبلغ ±1.5%. يؤدي تخزين الوحدة في نطاق -51 درجة مئوية إلى +100 درجة مئوية عند عدم الاستخدام إلى إطالة عمر الخدمة.
دليل الاختيار ونصائح الشراء
قبل شراء Bently Nevada 991-25-50-02-00، تحقق من متطلبات نظامك: يجب أن يتطابق خيار النطاق الكامل (-25 = 25-0-25 ميل) وطول النظام (-50 = 5.0 أمتار) مع تطبيقك. تأكد من التوافق مع مجسات 3300 NSv الحالية وأنظمة التحكم التي تقبل مدخلات 4-20 مللي أمبير. للحصول على الدعم الفني والتسليم السريع، احصل على المنتج من موردين موثوقين مثل PLC Source PRO (متوفر على www.plcsourcepro.com). يمكن لفريقنا تأكيد متغيرات الأجزاء وتقديم الوثائق.
