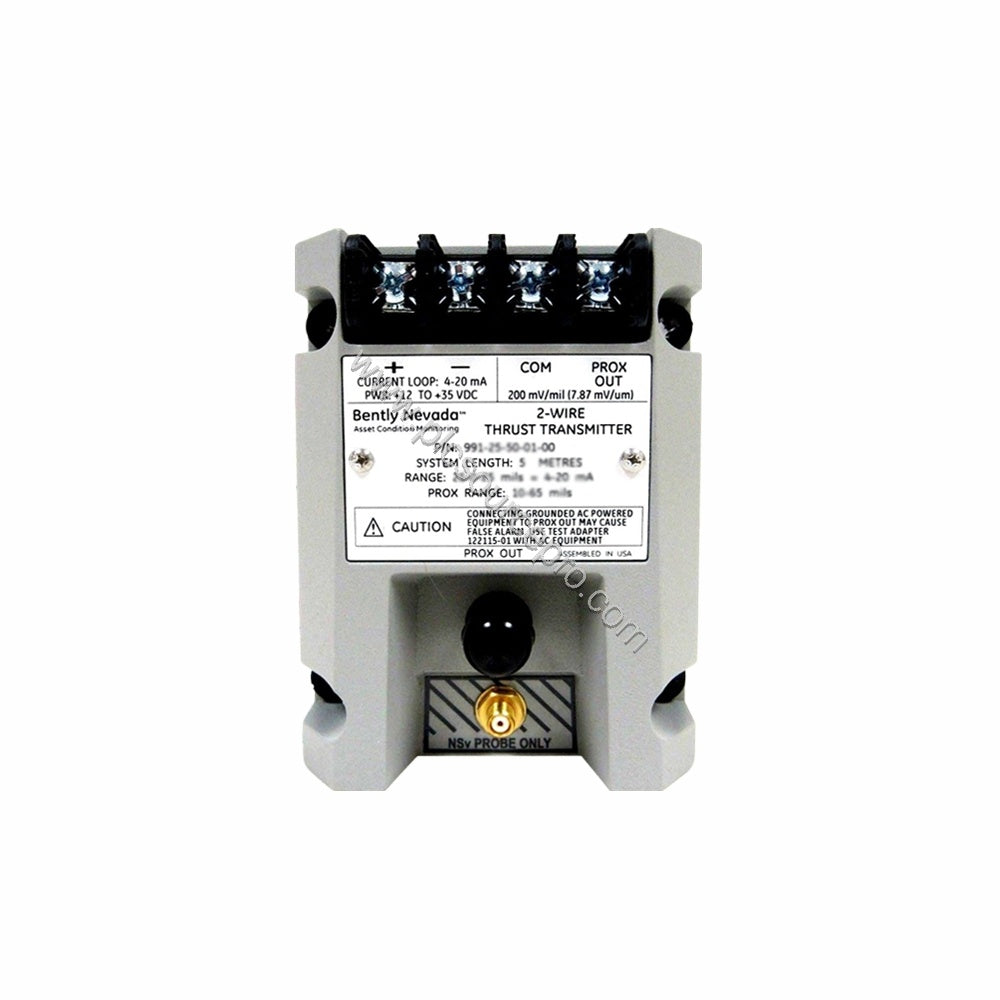

مقدمة عن جهاز إرسال الاهتزاز للمسبار Bently Nevada 991-25-50-01-CN
عندما يهدد عطل في محمل الدفع (thrust bearing) التوربين الخاص بك، يوفر جهاز إرسال الاهتزاز للمسبار Bently Nevada 991-25-50-01-CN إنذارًا مبكرًا بالغ الأهمية. يتميز جهاز إرسال الدفع المحوري هذا بوظيفة "غير موافق/إلغاء الإشارة" (Not OK/Signal Defeat) الحاصلة على براءة اختراع والتي تجعل الإخراج أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث عطل، مما يتيح اتخاذ إجراء وقائي فوري. مصمم للمراقبة المستمرة للموضع المحوري للعمود، يقوم 991-25-50-01-CN بتحويل إشارات مسبار التقارب إلى خرج حلقة تيار قوي يتراوح من 4-20 مللي أمبير.
المواصفات الفنية
المواصفات التالية مأخوذة مباشرة من ورقة بيانات Bently Nevada 991-25-50-01-CN:
| المعلمة |
القيمة |
| إشارة الإخراج |
4-20 مللي أمبير (سلكان) |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال |
| النطاق الخطي (خرج القرب) |
0.25 إلى 1.65 مم |
| نطاقات حلقة التيار الخطية |
0.6-0-0.6 مم أو 25-0-25 ميلز |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الوزن |
0.43 كجم (0.9 رطل) |
| دقة الحلقة |
±1.5% من النطاق الكامل (نموذجي) |
| أقصى مقاومة للحلقة |
1,000 أوم عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| غير موافق/إلغاء الإشارة |
الإخراج <3.6 مللي أمبير في غضون 100 ميكروثانية؛ يستعاد في غضون 0.1 ثانية |
تطبيقات في العالم الحقيقي
يتفوق Bently Nevada 991-25-50-01-CN في مراقبة الدفع المحوري للتوربينات البخارية، الضواغط المركزية، والمضخات الكبيرة. تمنع استجابته السريعة "غير موافق" حدوث أضرار كارثية عن طريق إرسال إشارة إلى أنظمة التحكم لإيقاف الآلات. في تركيب التوربينات المائية، يتتبع 991-25-50-01-CN بشكل موثوق تآكل محمل الدفع، مما يقلل من وقت التوقف غير المخطط له وتكاليف الصيانة.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 991-25-50-01-CN على سكة DIN مقاس 35 مم باستخدام المشابك المرفقة (الخيار 01). قم بتوصيل مسبار تقارب واحد 3300 NSv غير متصل وكابل تمديد (طول 5.0 متر متضمن عبر خيار -50). قم بتطبيق طاقة +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال. اضبط الصفر والمدى باستخدام مقاومات الجهد الخارجية غير المتفاعلة. تحقق من أن تيار الخرج يتوافق مع النطاق المحدد (على سبيل المثال، 4 مللي أمبير = -25 ميلز، 12 مللي أمبير = 0، 20 مللي أمبير = +25 ميلز).
الصيانة والموثوقية
مع نطاق تشغيل من -35 درجة مئوية إلى +85 درجة مئوية وحدود تخزين من -51 درجة مئوية إلى +100 درجة مئوية، يتحمل Bently Nevada 991-25-50-01-CN البيئات الصناعية القاسية. تصميم جهاز الإرسال بسلكين يبسط التوصيلات ويقلل من نقاط الفشل. تضمن فحوصات دقة الحلقة الدورية (ضمن ±1.5%) أداءً ثابتًا. تحمي ميزة تحديد التيار (23 مللي أمبير نموذجي) من أعطال الحلقة، بينما تقوم وظيفة "غير موافق" تلقائيًا بدفع الإخراج إلى أقل من 3.6 مللي أمبير أثناء الأعطال الداخلية أو تلف المسبار.
دليل الاختيار ونصائح الشراء
عند طلب Bently Nevada 991-25-50-01-CN، تحقق من النطاق الكامل (-25 لـ 25-0-25 ميلز)، وطول النظام (-50 لـ 5.0 أمتار)، وخيار التركيب (01 لسكة DIN)، وموافقة الوكالة (CN خاصة بالبلد). تأكد من التوافق مع مسابير التقارب 3300 NSv ومصدر طاقة قادر على توفير +12 إلى +35 فولت تيار مستمر. للحصول على مصادر موثوقة، اتصل بـ ubest101 (موردك الموثوق لأتمتة الصناعة) لتأكيد المخزون وأوقات التسليم. جهاز الإرسال هذا هو بديل مباشر لوحدات مراقبة الدفع السابقة في أنظمة Bently Nevada.
