جهاز إرسال الاهتزاز للمسبار بنتلي نيفادا 991-25-50-01-01

نظرة عامة على المنتج

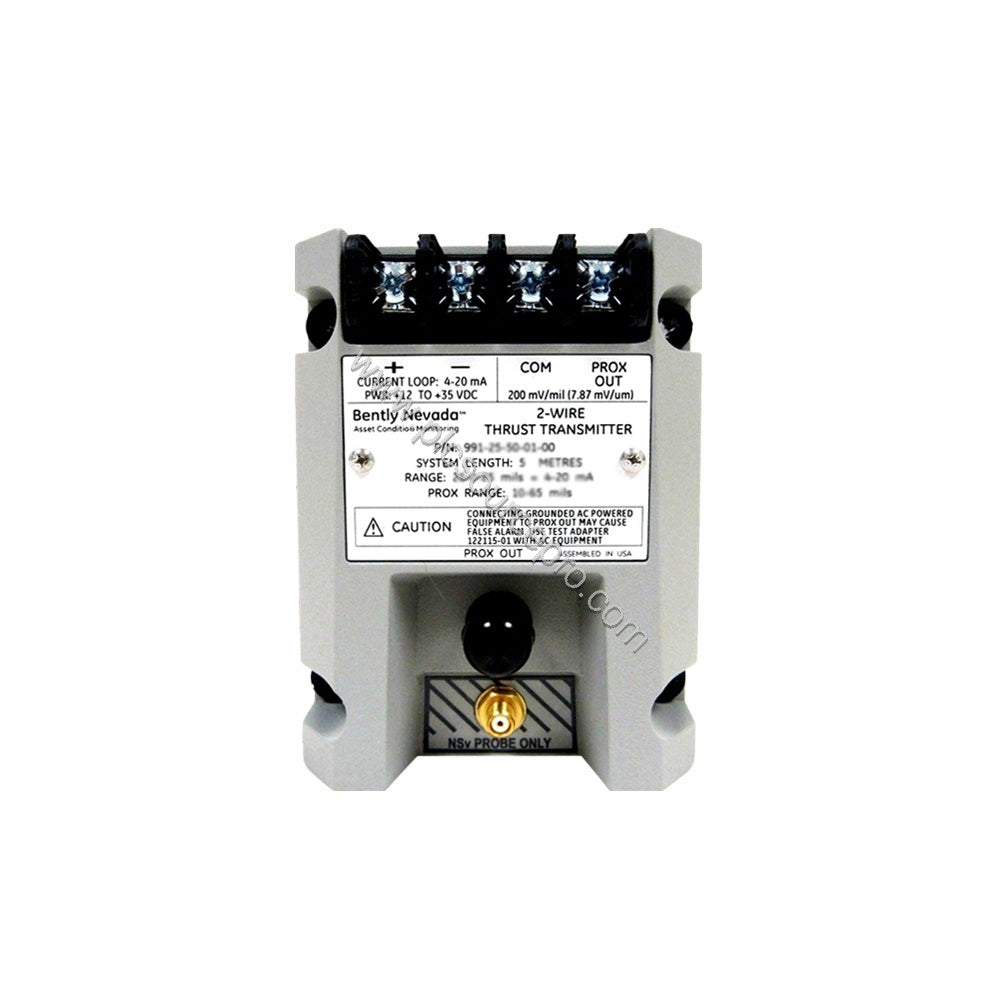

عندما يهدد التوقف غير المخطط له بسبب عطل محمل الدفع الآلات الدوارة الحيوية، يوفر جهاز إرسال الدفع Bently Nevada 991-25-50-01-01 اكتشافًا سريعًا للأعطال لتحريك الإجراءات الوقائية. يقبل جهاز إرسال الاهتزاز للمسبار هذا مسبار تقارب واحد غير متصل 3300 NSv ويخرج إشارة متناسبة 4-20 مللي أمبير عبر نطاق قياس كامل 25-0-25 ميل. مصمم للقياس المحوري (الدفع)، ويركب على سكة DIN قياسية 35 مم ويعمل من مصدر طاقة +12 إلى +35 فولت تيار مستمر. يتضمن Bently Nevada 991-25-50-01-01 ميزة Not OK/Signal Defeat التي تجبر الإخراج على أن يكون أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث عطل، ويستعيد التشغيل الطبيعي في غضون 0.1 ثانية بعد إزالة الحالة.

المواصفات الفنية

تشمل المعلمات الرئيسية لجهاز Bently Nevada 991-25-50-01-01 ما يلي:

• خيار النطاق الكامل: 25-0-25 ميل
• طول النظام: 5.0 أمتار (16.4 قدم)
• التركيب: مشابك سكة DIN مقاس 35 مم
• إشارة الإخراج: 4-20 مللي أمبير، سلكين
• النطاق الخطي: 0.25 إلى 1.65 مم لمخرج Prox (مناسب لنطاقات تيار الحلقة الخطية 0.6-0-0.6 مم أو 25-0-25 ميل)
• درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت)
• درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت)
• الوزن: 0.43 كجم (0.9 رطل)
• دقة الحلقة: ±1.5% على مدى النطاق الكامل (نموذجي)
• أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
• تحديد التيار: 23 مللي أمبير نموذجي
• إشارة Not OK: يصبح الإخراج أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، ويعود في غضون 0.1 ثانية
• الصفر والمدى: تعديلات خارجية غير متفاعلة
• موافقة الوكالة: CSA Division 2

تطبيقات الصناعة

تم تصميم Bently Nevada 991-25-50-01-01 خصيصًا لمراقبة الدفع المحوري في التوربينات البخارية والتوربينات الغازية والضواغط الطاردة المركزية والمضخات الكبيرة. يتكامل إخراجه 4-20 مللي أمبير مباشرة مع أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC). في المعدات الدوارة عالية القيمة، يقلل مؤشر "Not OK" الفوري الذي يوفره 991-25-50-01-01 من تلف المحامل ويخفض تكاليف الإصلاح غير المخطط لها.

إرشادات التركيب والإعداد

قم بتركيب Bently Nevada 991-25-50-01-01 على سكة DIN مقاس 35 مم باستخدام المشابك المرفقة. قم بتوصيل مسبار تقارب 3300 NSv وكابل تمديد مطابق بأطراف الإدخال الخاصة بالمرسل. قم بتطبيق طاقة من +12 إلى +35 فولت تيار مستمر، وتحقق من أن خرج 4-20 مللي أمبير يتوافق مع فجوة الدفع المقاسة. اضبط الصفر والمدى باستخدام أدوات التشذيب الخارجية غير المتفاعلة. تأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم للحفاظ على الدقة المقدرة.

استكشاف الأخطاء الشائعة وإصلاحها

إذا انخفض خرج 991-25-50-01-01 عن 3.6 مللي أمبير، توجد حالة "Not OK". تشمل الأسباب الشائعة فجوة المسبار خارج النطاق، أو تلف الكابل، أو فقدان الطاقة. تحقق من فجوة المسبار واستمرارية الكابل أولاً. يستعيد المرسل تلقائيًا الإخراج في غضون 0.1 ثانية بعد إزالة العطل. للأخطاء المستمرة، تحقق من أن جهد الإمداد يظل ضمن +12 إلى +35 فولت تيار مستمر وأن مقاومة الحلقة أقل من الحد الأقصى 1,000 أوم.
