مقدمة المنتج

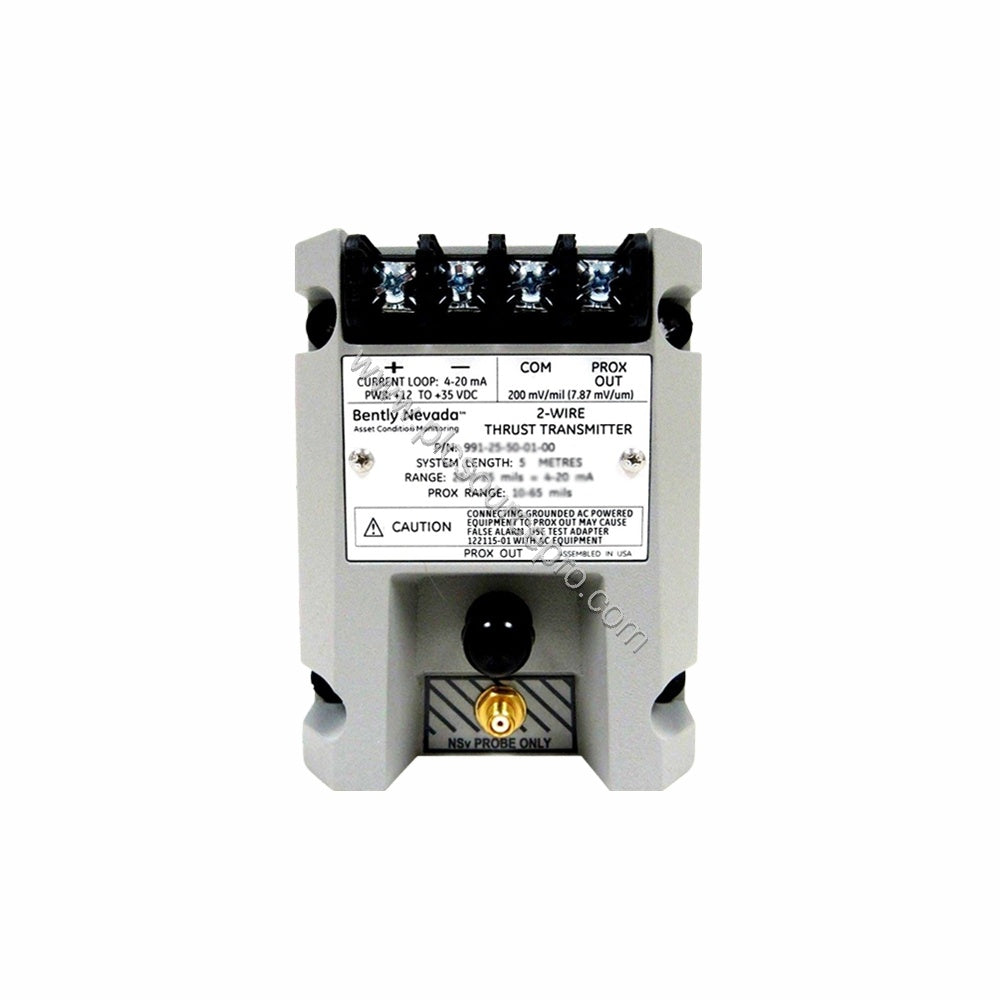

في تطبيقات مراقبة الدفع المحوري، يوفر Bently Nevada 991-25-50-01-00 مخرجًا موثوقًا به 4-20 مللي أمبير لحماية الماكينة في الوقت الفعلي. يستقبل جهاز إرسال الدفع هذا مسبار تقارب 3300 NSv غير متصل ويتكامل مباشرة مع نظام التحكم الخاص بك. تم تصميم 991-25-50-01-00 للتشغيل المستمر في البيئات الصناعية القاسية، حيث يوفر ميزة إلغاء إشارة "ليس على ما يرام" (Not OK) التي تنبه المشغلين في غضون 100 ميكرو ثانية من حدوث عطل.
المواصفات الفنية
| المعلمة |
القيمة |
| نطاق المقياس الكامل |
25-0-25 ميل (0.6-0-0.6 ملم) |
| طول النظام |
5.0 متر (16.4 قدم) |
| التركيب |
مشابك DIN-rail 35 مم |
| إشارة الإخراج |
4-20 مللي أمبير تيار مستمر، سلكان |
| مصدر الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| دقة الحلقة |
في حدود ±1.5% من المقياس الكامل (نموذجي) |
| الحد الأقصى لمقاومة الحلقة |
1,000 أوم عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الوزن |
0.43 كجم (0.9 رطل) |
تطبيقات الصناعة
يعد Bently Nevada 991-25-50-01-00 مثاليًا لمراقبة الدفع المحوري في التوربينات والضواغط والآلات الدوارة الكبيرة. تتكامل مخرجات حلقته 4-20 مللي أمبير مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة التحكم الموزعة (DCS) وأنظمة مراقبة المصانع. يناسب خيار المقياس الكامل -25 (25-0-25 ميل) الخلوصات الشائعة للمحامل الدفعية. تضمن وظيفة "ليس على ما يرام/إلغاء الإشارة" (Not OK/Signal Defeat) الكشف السريع عن الأعطال: ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية من فشل المسبار أو فقدان الطاقة، ويستعيد حالته في غضون 0.1 ثانية بعد إزالة العطل.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 991-25-50-01-00 على سكة DIN قياسية 35 مم باستخدام المشابك المرفقة. قم بتوصيل مسبار التقارب 3300 NSv وكابل التمديد (حتى 5.0 أمتار إجمالي طول النظام). قم بتوصيل حلقة 4-20 مللي أمبير في تكوين سلكين، مع مراعاة القطبية. يقبل جهاز الإرسال +12 إلى +35 فولت تيار مستمر عند أطرافه. اضبط الصفر والمدى خارجيًا باستخدام مقاومات متغيرة غير متداخلة. تحقق من أن نطاق المقياس الكامل يتوافق مع تطبيقك: 25-0-25 ميل أو 0.6-0-0.6 ملم نطاق خطي للحلقة الحالية.
الصيانة والموثوقية
تم تصميم Bently Nevada 991-25-50-01-00 للعمل المستمر، ويعمل بشكل موثوق به من -35 درجة مئوية إلى +85 درجة مئوية. توفر دائرة "ليس على ما يرام/إلغاء الإشارة" (Not OK/Signal Defeat) إيقاف تشغيل أمان تلقائي في حالة تلف المسبار أو أعطال الأسلاك. لا يتطلب معايرة روتينية؛ ومع ذلك، تحقق بشكل دوري من دقة الحلقة (±1.5%) باستخدام إشارة اختبار عبر مقاومة 250 أوم. غلاف جهاز الإرسال محكم ضد الملوثات الصناعية. تأكد من أن مشابك سكة DIN آمنة لمنع الانفصال الناتج عن الاهتزاز.
دليل الاختيار ونصائح الشراء
تحقق من خيار المقياس الكامل (-25)، وطول النظام (-50)، وخيار التركيب (01 لسكة DIN)، وموافقة الوكالة (00). يتم توفير Bently Nevada 991-25-50-01-00 من المخزون بواسطة PLC Source PRO. للتطبيقات التي تتطلب نطاقات مقياس كامل مختلفة أو أنواع مسبارات مختلفة، اتصل بفريقنا الفني على ubest101. تأكد من أن طول كابل مسبار 3300 NSv الخاص بك لا يتجاوز 5.0 أمتار للحفاظ على مقاومة الحلقة أقل من 1,000 أوم.
