نظرة عامة على المنتج

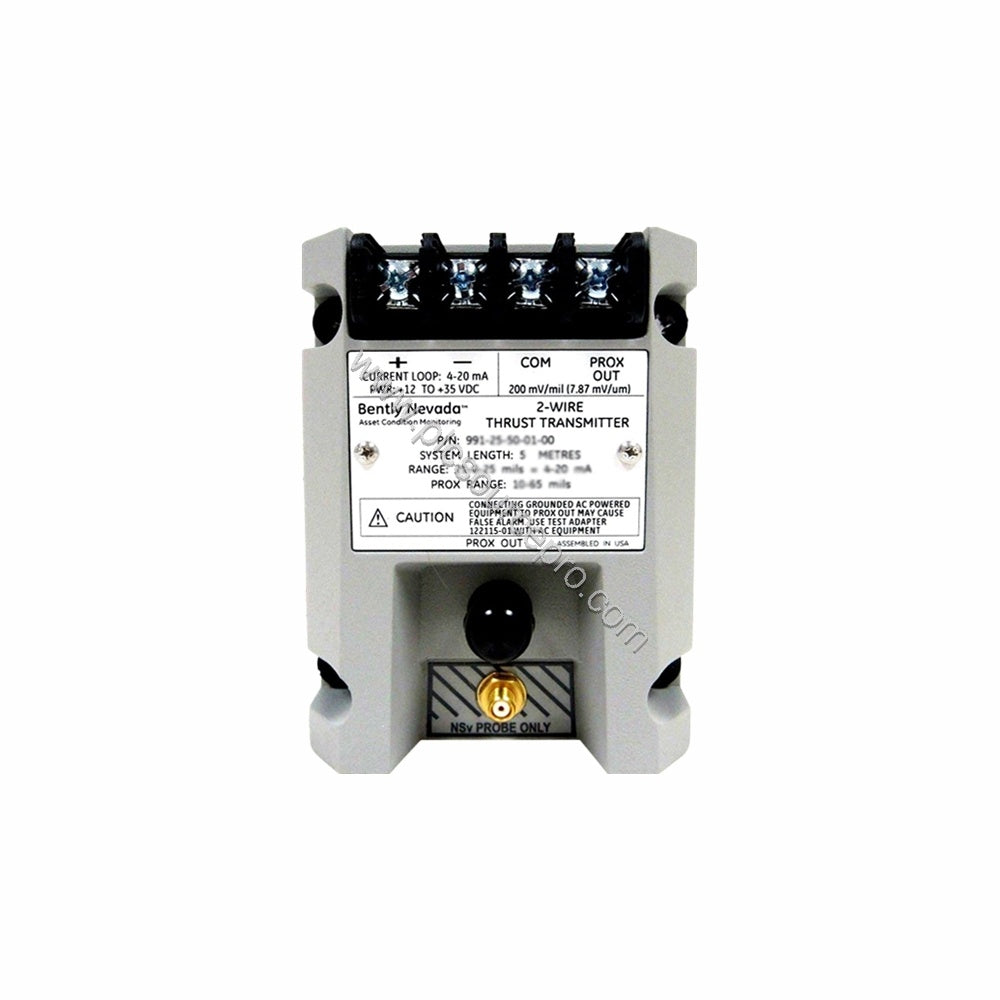

جهاز إرسال الاهتزازات من بنتلي نيفادا 991-06-70-02-01 هو وحدة أتمتة صناعية مصممة للمراقبة الدقيقة للموضع المحوري في الآلات الدوارة. يقبل هذا الجهاز مسبار تقارب 3300 NSv غير متصل ويوفر مخرج 4-20 مللي أمبير يتناسب مع الدفع المقاس. بفضل النطاق الخطي المناسب لـ 0.6-0-0.6 مم أو 25-0-25 ميل، فإنه يوفر أداءً موثوقًا به في التطبيقات الحرجة. ميزة رئيسية لوضع الفشل هي تجاوز إشارة "غير موافق"، والتي تجبر الإخراج على الانخفاض إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند اكتشاف خطأ، مما يضمن استجابة أنظمة السلامة في المرحلة النهائية على الفور.
المواصفات الفنية
| المعلمة |
القيمة |
| إشارة الخرج |
4-20 مللي أمبير |
| مصدر الطاقة |
+12 إلى +35 فولت تيار مستمر |
| دقة الحلقة |
±1.5% من النطاق الكامل (نموذجي) |
| أقصى مقاومة للحلقة |
1,000 أوم عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| النطاق الخطي (خرج القرب) |
0.25 إلى 1.65 مم |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية |
| الوزن |
0.43 كجم (0.9 رطل) |
هذه المواصفات مأخوذة مباشرة من ورقة بيانات Bently Nevada 991-06-70-02-01 وتضمن مراقبة دقيقة للاهتزازات في البيئات القاسية.
التطبيقات الصناعية
يعتبر Bently Nevada 991-06-70-02-01 مثاليًا لمراقبة الدفع المحوري في التوربينات البخارية والضواغط والمضخات الطاردة المركزية الكبيرة. تصميمه المتين يتحمل درجات الحرارة القصوى ويوفر إشارة 4-20 مللي أمبير مباشرة إلى أنظمة PLCs أو DCS. ميزة تجاوز إشارة "غير موافق" تجعله مناسبًا للتركيبات الحساسة للسلامة حيث يلزم إشارة فورية للخطأ.
التركيب والإعداد
قم بتركيب Bently Nevada 991-06-70-02-01 على سكة DIN وقم بتوصيل مسبار تقارب 3300 NSv متوافق عبر كابل تمديد. قم بتوصيل جهاز الإرسال في حلقة 4-20 مللي أمبير سلكين مع مصدر طاقة يتراوح بين +12 و +35 فولت تيار مستمر. استخدم تعديلات خارجية غير متفاعلة للصفر والمدى. تأكد من تثبيت خيار التثبيت بالجدار (الخيار 02) بشكل صحيح باستخدام البراغي. للحصول على أفضل أداء، حافظ على مقاومة الحلقة أقل من 1,000 أوم.
استكشاف الأخطاء الشائعة وإصلاحها
سيناريو الفشل الشائع هو فقدان إشارة المسبار. يتعامل Bently Nevada 991-06-70-02-01 مع هذا عن طريق خفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية. إذا ظل الخرج مرتفعًا، فتحقق من الأسلاك وسلامة المسبار. يمنع محدد التيار (23 مللي أمبير نموذجي) الحمل الزائد. بالنسبة لانجراف الصفر، استخدم التعديلات الخارجية لإعادة المعايرة. تحقق دائمًا من تطابق خيار النطاق الكامل (-06 لـ 0.6 مم) مع متطلبات تطبيقك.
دليل الاختيار
عند طلب Bently Nevada 991-06-70-02-01، تأكد من خيار طول النظام (-70 لـ 7.0 متر) وخيار التثبيت (02 براغي التثبيت بالجدار). تأكد من تطابق النطاق الخطي لنظامك مع خيار النطاق الكامل -06 (0.6-0-0.6 مم). للحصول على إمداد موثوق، اتصل بـ PLC Source PRO على www.plcsourcepro.com. تحقق دائمًا من موافقة الوكالة (CSA Div 2) للبيئات الخطرة.
