مقدمة المنتج

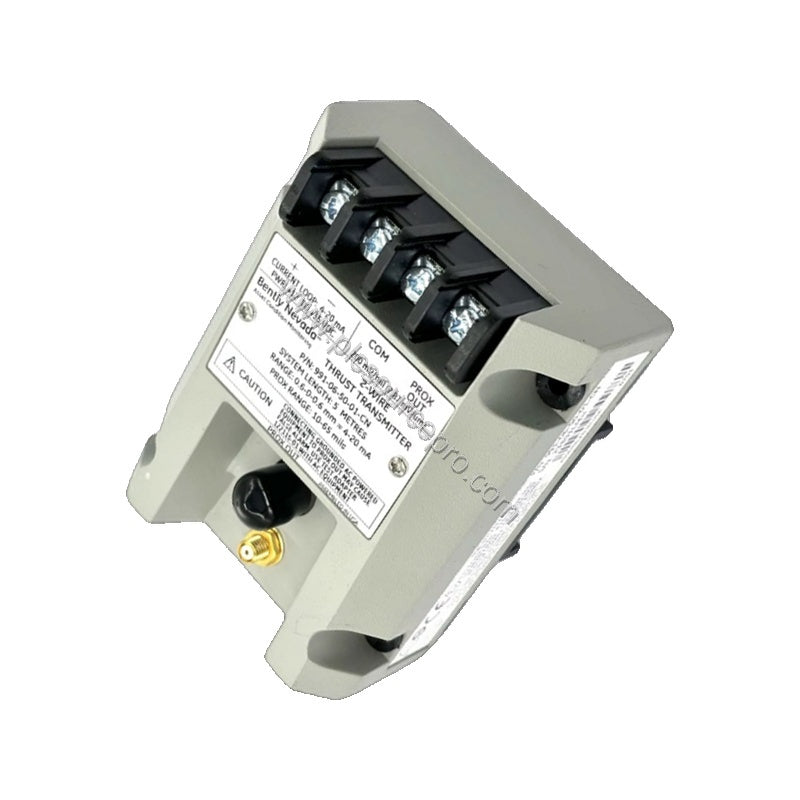

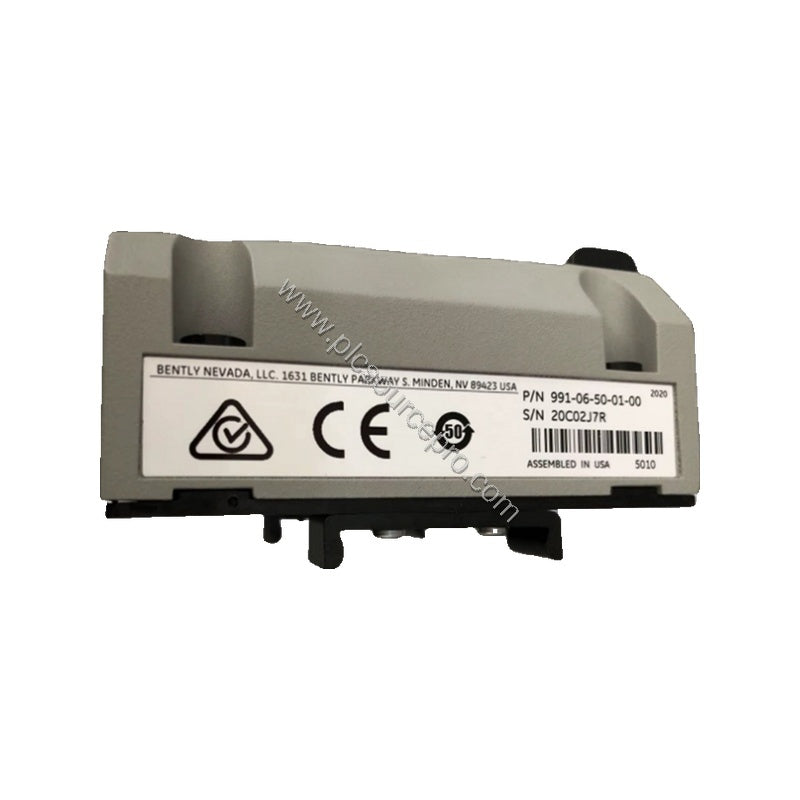

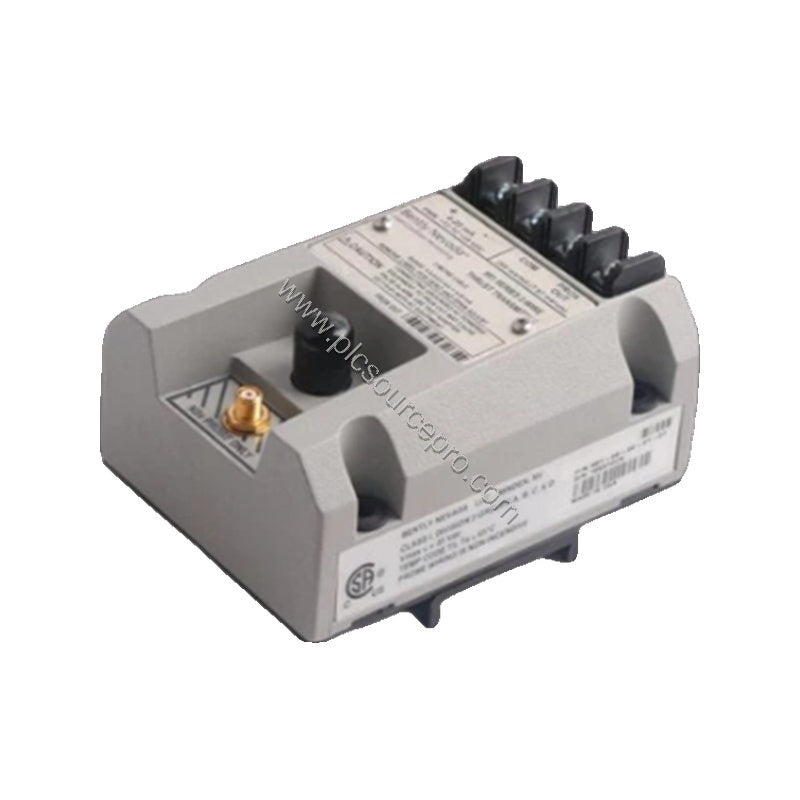

عندما تهدد أعطال الدفع المحوري وقت تشغيل التوربينات أو الضاغط، يوفر جهاز إرسال اهتزاز المسبار Bently Nevada 991-06-50-03-CN مراقبة موثوقة للحالة. تقوم وحدة الأتمتة الصناعية هذه، المصنوعة في الولايات المتحدة الأمريكية، بتحويل إشارات مسبار القرب إلى خرج 4-20 مللي أمبير لقياس موضع الدفع في الوقت الفعلي. تم تصميم 991-06-50-03-CN للتركيب على سكة DIN، ويقبل مسبارًا واحدًا بدون تلامس 3300 NSv ويوفر حلقة تيار قابلة للتطوير بالكامل لنطاقات 0.6-0-0.6 مم أو 25-0-25 مل. تضمن ميزة "ليست موافق/إلغاء الإشارة" (Not OK/Signal Defeat) السلامة عن طريق دفع الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند اكتشاف خطأ، وهي ميزة بالغة الأهمية في تحليل وضع الفشل.
المواصفات الفنية
| المعلمة |
القيمة |
| خيار المقياس الكامل |
-06: 0.6-0-0.6 ملم |
| طول النظام |
-50: 5.0 متر (16.4 قدم) |
| التركيب |
03: مشابك ومسامير DIN |
| إشارة الإخراج |
4-20 مللي أمبير (سلكان) |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| النطاق الخطي |
0.25 إلى 1.65 ملم (مخرج القرب) |
| دقة الحلقة |
±1.5% نموذجيًا (على المقياس الكامل عند 250 أوم) |
| الحد الأقصى لمقاومة الحلقة |
1,000 أوم بما في ذلك الكبل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجيًا |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الوزن |
0.43 كجم (0.9 رطل) |
يوفر 991-06-50-03-CN تعديلات غير تفاعلية للصفر والمدى، مما يتيح معايرة سهلة دون مقاطعة الحلقة. تضمن حدوده البيئية التشغيل الموثوق به في البيئات الصناعية القاسية.
إرشادات التثبيت والإعداد
قم بتركيب جهاز الإرسال Bently Nevada 991-06-50-03-CN على سكة DIN قياسية باستخدام مشابك ومسامير DIN المضمنة. قم بتوصيل مسبار قرب 3300 NSv واحد غير متصل وكابل تمديده بالمدخل. لأسلاك 4-20 مللي أمبير، استخدم تكوينًا بسلكين مع مقاومة حلقة لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر. قم بتطبيق +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال - يجب مراعاة القطبية. بعد التثبيت، اضبط الصفر والمدى باستخدام أدوات التشذيب غير المتفاعلة لمطابقة نطاق المقياس الكامل (0.6-0-0.6 مم). تحقق من الإخراج عن طريق محاكاة إشارة اختبار؛ يجب أن تكون الدقة في حدود ±1.5% عبر حمل 250 أوم.
الصيانة والموثوقية
يركز الفحص الروتيني لـ Bently Nevada 991-06-50-03-CN على فجوة المسبار وحالة الكابل. تحقق من إحكام مشبك DIN سنويًا. تقوم دائرة "ليست موافق/إلغاء الإشارة" في جهاز الإرسال تلقائيًا بتقليل الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث خطأ، مما يحمي المعدات اللاحقة. يقلل نطاق درجة الحرارة الواسع (-35 درجة مئوية إلى +85 درجة مئوية) والغلاف القوي من الانجراف. لتحقيق أقصى قدر من الموثوقية، تأكد من أن طاقة الحلقة تظل في حدود +12 إلى +35 فولت تيار مستمر؛ يمنع تحديد التيار عند 23 مللي أمبير التلف أثناء الدوائر القصيرة.
التوافق والتكامل
تم تصميم 991-06-50-03-CN خصيصًا للاستخدام مع نظام مسبار القرب Bently Nevada 3300 NSv. يتم دمجه مباشرة في حلقات التحكم 4-20 مللي أمبير لوحدات التحكم المنطقية القابلة للبرمجة (PLCs)، أو أنظمة التحكم الموزعة (DCS)، أو الشاشات المستقلة. تجعل قدرة القياس المحوري (الدفع) منه مثاليًا لتطبيقات التوربينات والضاغطات. لا توجد بروتوكولات اتصال إضافية مطلوبة - يتم توصيل الإخراج التناظري مباشرة بأي وحدة إدخال تناظرية قياسية.
دليل الاختيار ونصائح الشراء
قبل طلب Bently Nevada 991-06-50-03-CN، تحقق من متطلبات طول نظامك (5.0 أمتار قياسيًا) وتفضيل التركيب. تأكد من أن مصدر الطاقة لديك يوفر +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال. للحصول على الأداء الأمثل، استخدم فقط مسابير وكابلات Bently Nevada 3300 NSv الأصلية. يتوفر هذا الوحدة في مخزون PLC Source PRO مع شحن سريع. اتصل بفريقنا على www.plcsourcepro.com للحصول على أسعار الكميات الكبيرة أو الدعم الفني.
