مقدمة المنتج

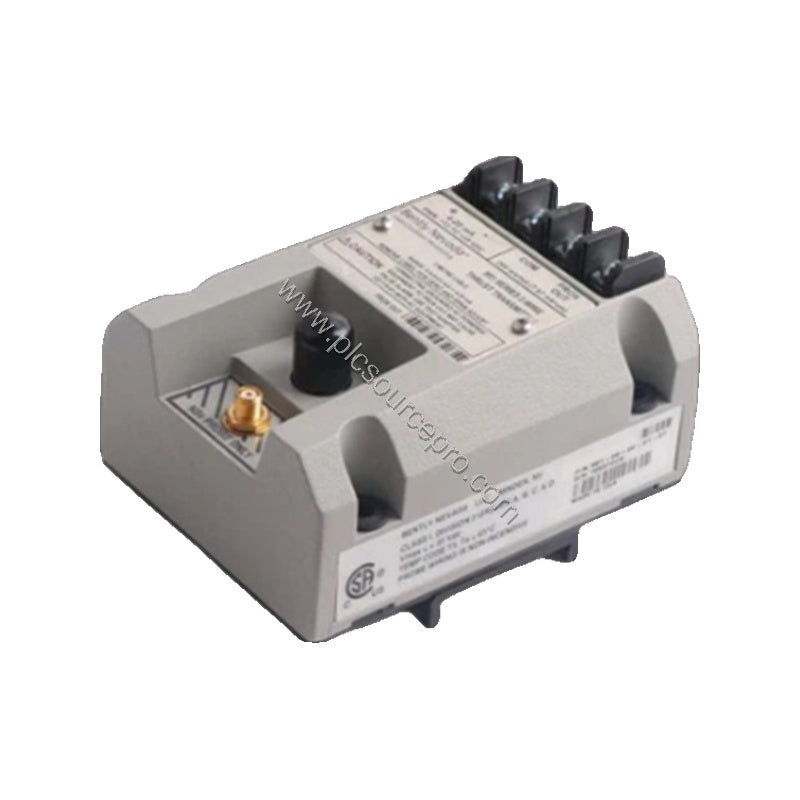

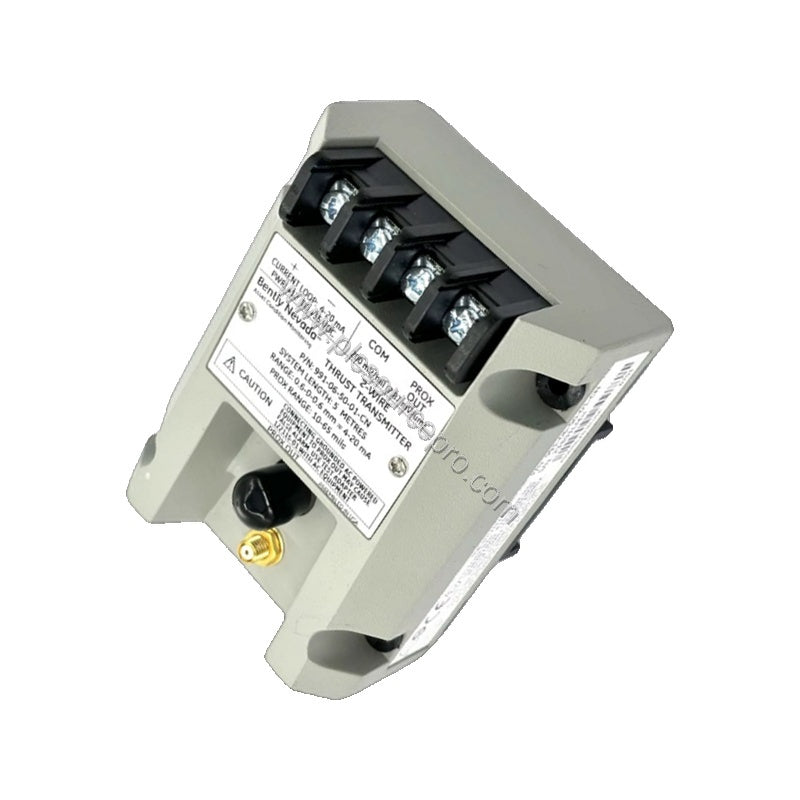

عندما يهدد اختلال محمل الدفع وقت تشغيل الماكينة، يوفر جهاز إرسال اهتزاز المسبار Bently Nevada 991-06-50-03-05 مراقبة دقيقة للموضع المحوري. يقوم جهاز الإرسال المثبت على سكة DIN هذا بتحويل إشارات مسبار القرب إلى خرج 4-20 مللي أمبير للتكامل السلس مع أنظمة التحكم. مصمم للتشغيل المستمر، فهو يراقب موضع الدفع بمدى خطي يتراوح من 0.25 إلى 1.65 مم ويوفر خيارات قابلة للتكوين بالحجم الكامل بما في ذلك 0.6-0-0.6 مم.
تفصيل المواصفات الفنية
يعمل Bently Nevada 991-06-50-03-05 على مصدر طاقة +12 إلى +35 Vdc ويوفر إشارة 4-20 مللي أمبير بدقة ±1.5% على مدى النطاق الكامل. تشمل المعلمات الرئيسية ما يلي:
| المعلمة |
القيمة |
| مصدر الطاقة |
+12 إلى +35 Vdc |
| إشارة الخرج |
4-20 مللي أمبير (سلكان) |
| الدقة |
±1.5% نموذجي عند حمل 250 أوم |
| أقصى مقاومة للحلقة |
1000 أوم عند 35 Vdc |
| الحد الأقصى للتيار |
23 مللي أمبير نموذجي |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية |
| الوزن |
0.43 كجم (0.9 رطل) |
تقوم وظيفة Not OK/Signal Defeat بفرض خرج أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند اكتشاف عطل، مما يتيح استجابة إغلاق سريعة.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 991-06-50-03-05 على سكة DIN باستخدام مشابك ومسامير DIN المرفقة (خيار التركيب 03). قم بتوصيل مسبار قرب 3300 NSv متوافق وكابل تمديد بمدخل جهاز الإرسال. اضبط الصفر والمدى عبر مقاييس الجهد الخارجية غير المتفاعلة. تأكد من أن جهد الإمداد يظل بين +12 و +35 Vdc عند أطراف جهاز الإرسال. للحصول على أفضل أداء، حافظ على مقاومة الحلقة أقل من 1000 أوم بما في ذلك الكابل.
الصيانة والموثوقية
يجب أن تتحقق الفحوصات الروتينية من حدود جهاز الإرسال البيئية: قم بالتخزين بين -51 درجة مئوية و +100 درجة مئوية. افحص توصيلات الكابلات وخلوص طرف المسبار بشكل دوري. يتميز Bently Nevada 991-06-50-03-05 بالحد التلقائي للتيار للحماية من أحداث التيار الزائد. مع عدم وجود أجزاء متحركة ودوائر الحالة الصلبة، يوفر جهاز الإرسال هذا عمر خدمة طويل في البيئات الصناعية القاسية.
استكشاف الأخطاء وإصلاحها والمشكلات الشائعة
إذا ظل الخرج مرتفعًا أو عالقًا، تحقق من جهد مصدر الطاقة عند الطرف. يشير الخرج المنخفض المستمر (بالقرب من 3.6 مللي أمبير) إلى حالة غير موافق - تحقق من سلامة المسبار واستمرارية الكابل. للحصول على قراءات غير دقيقة، تأكد من أن إعداد النطاق الخطي يتطابق مع فجوة المسبار. يستعيد Bently Nevada 991-06-50-03-05 في غضون 0.1 ثانية بعد إزالة الخطأ، مما يقلل من وقت التوقف.
دليل الاختيار
قبل الطلب، تأكد من خيار المقياس الكامل (على سبيل المثال، 06 لـ 0.6-0-0.6 مم)، وطول النظام (على سبيل المثال، -50 لكابل بطول 5.0 متر)، والموافقات المطلوبة من الوكالات (يتضمن الخيار 05 CSA و ATEX Zone 0/2 و ABS البحرية). للمساعدة في اختيار التكوين الصحيح، اتصل بـ PLC Source PRO على www.plcsourcepro.com للحصول على إرشادات الخبراء.
