مقدمة المنتج

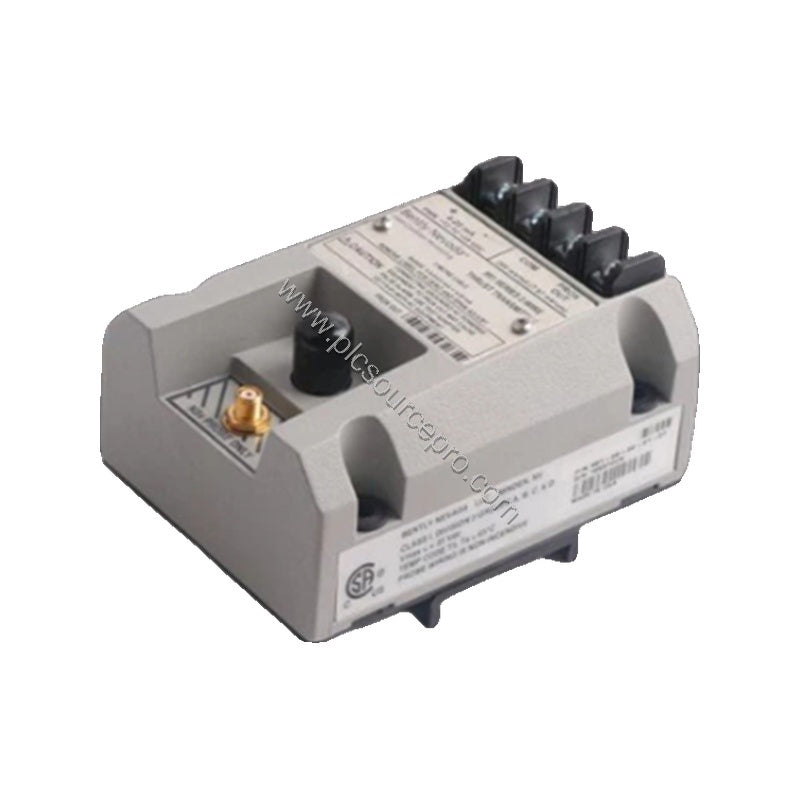

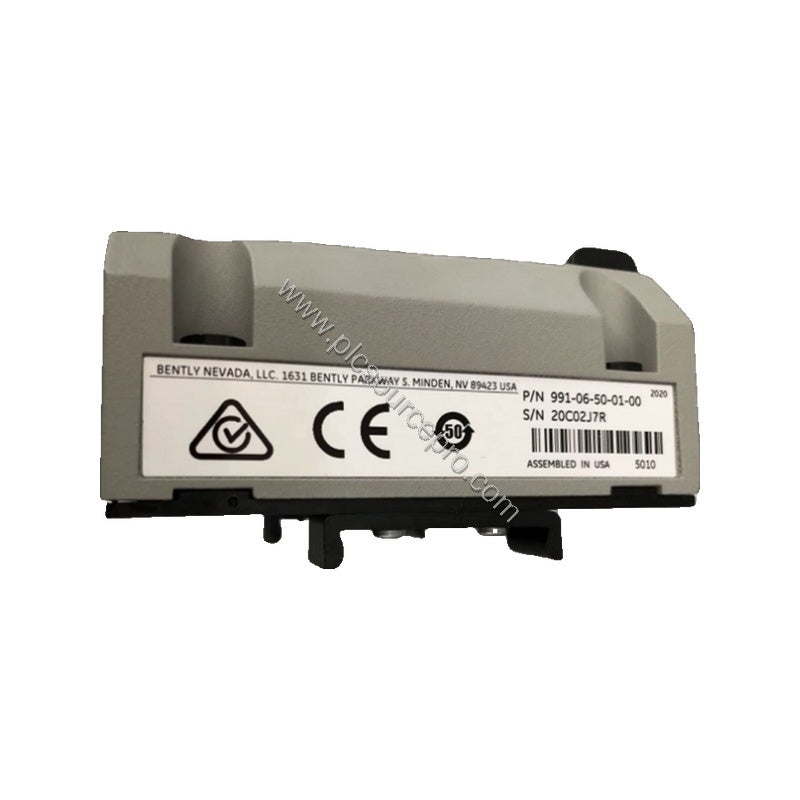

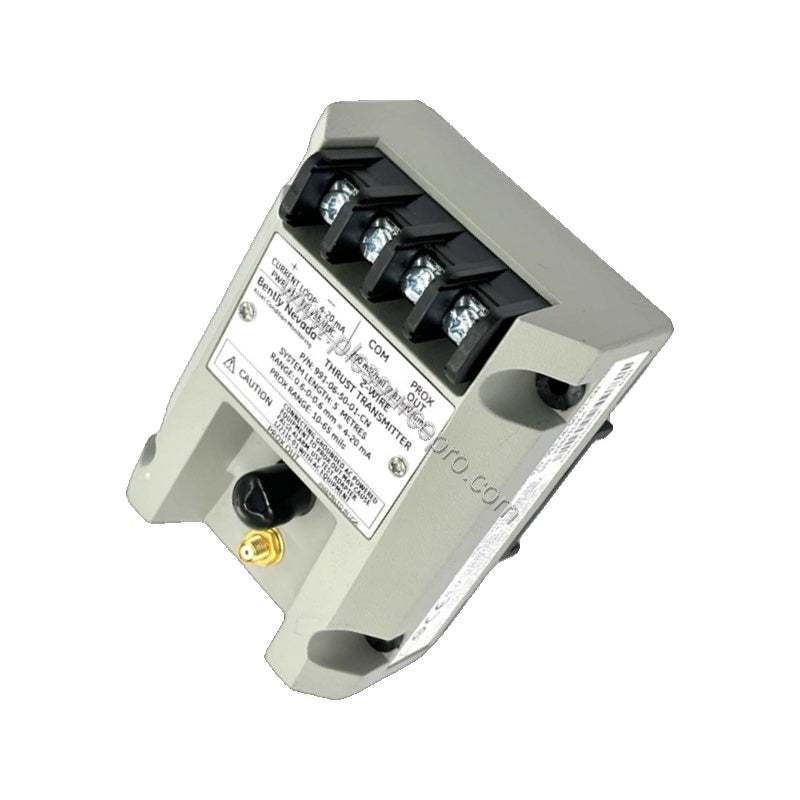

إن Bently Nevada 991-06-50-03-01 هو جهاز إرسال اهتزاز دقيق للمجس مصمم لمراقبة الدفع المحوري في الآلات الدوارة. وهو جزء من سلسلة 991، ويحول جهاز الإرسال هذا إشارات مجس القرب إلى خرج حلقة تيار 4-20 مللي أمبير، مما يوفر بيانات مستمرة وموثوقة لحماية الأصول الحيوية. بفضل وظيفة "غير جيد/إلغاء الإشارة" المضمنة، يضمن 991-06-50-03-01 مؤشرًا فوريًا للخطأ (ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية) لمنع حدوث أعطال غير مكتشفة.
المواصفات الفنية
تشمل المعلمات الرئيسية لجهاز Bently Nevada 991-06-50-03-01 ما يلي:
-
إشارة الخرج: 4-20 مللي أمبير تيار مستمر عبر نطاق النطاق الكامل المحدد، تكوين سلكين
-
مصدر الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
-
الدقة: ضمن ±1.5% من النطاق الكامل (نموذجي)، مقاسة عبر مقاومة حلقة 250 أوم
-
النطاق الخطي: 0.25 إلى 1.65 مم لمخرج Prox Out؛ يدعم 0.6-0-0.6 مم أو 25-0-25 ميلز على نطاق كامل
-
الحد الأقصى لمقاومة الحلقة: 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية
-
درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية
-
الوزن: 0.43 كجم (0.9 رطل)
-
التركيب: سكة DIN مع مشابك ومسامير DIN
-
اعتماد الوكالة: CSA القسم 2
التطبيقات الصناعية
يتفوق جهاز الإرسال Bently Nevada 991-06-50-03-01 في مراقبة الموضع المحوري للعمود وتآكل الدفع في التوربينات والضواغط والمضخات والمولدات. يتكامل خرج 4-20 مللي أمبير بسلاسة مع أنظمة PLC و DCS. تعد ميزة إلغاء الإشارة بالغة الأهمية في أنظمة الأجهزة الآمنة حيث يمنع الكشف الفوري عن الأخطاء حدوث أعطال كارثية.
دليل التثبيت
قم بتركيب Bently Nevada 991-06-50-03-01 على سكة DIN قياسية باستخدام المشابك والمسامير المتوفرة. قم بتوصيل مجس تقارب 3300 NSv واحد وكابل تمديد. قم بتزويد جهاز الإرسال بالطاقة من +12 إلى +35 فولت تيار مستمر. يجب توصيل حلقة 4-20 مللي أمبير بتكوين سلكين، مع مراعاة أقصى مقاومة للحلقة تبلغ 1000 أوم. استخدم تعديلات خارجية غير متفاعلة لمعايرة الصفر والنطاق.
استكشاف المشكلات الشائعة وإصلاحها
إذا انخفض الخرج إلى أقل من 3.6 مللي أمبير، يشير Bently Nevada 991-06-50-03-01 إلى حالة "غير جيد". تحقق من سلامة المجس واستمرارية الكابل وجهد الإمداد. بالنسبة لانحراف الدقة، تحقق من مقاومة الحلقة وأعد المعايرة. يحمي محدد التيار (23 مللي أمبير) من الدوائر القصيرة. يجب أن تظل درجة حرارة التخزين في حدود -51 درجة مئوية إلى +100 درجة مئوية لتجنب التلف.
