مقدمة المنتج

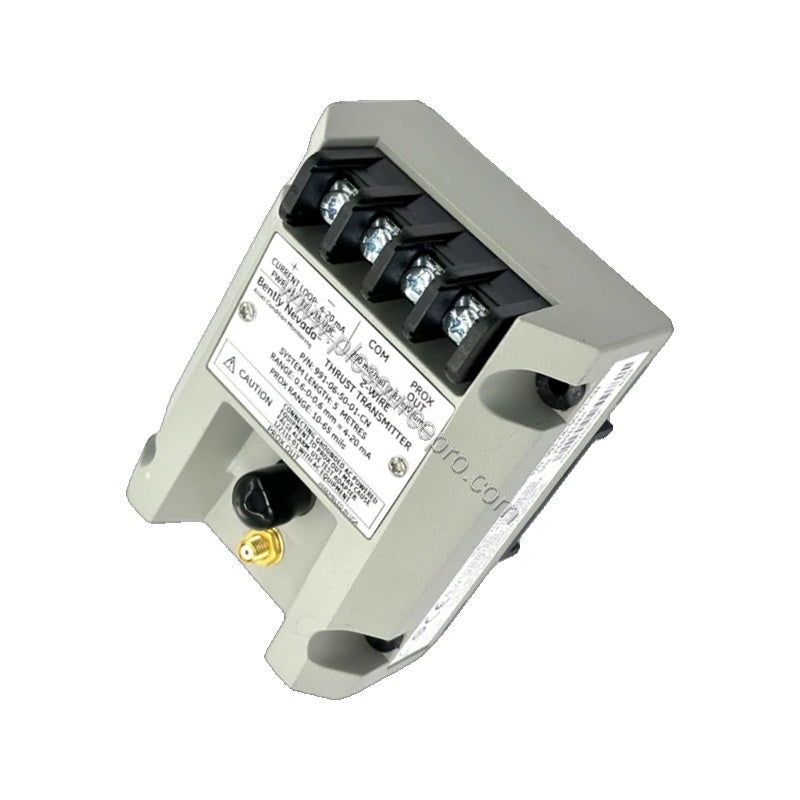

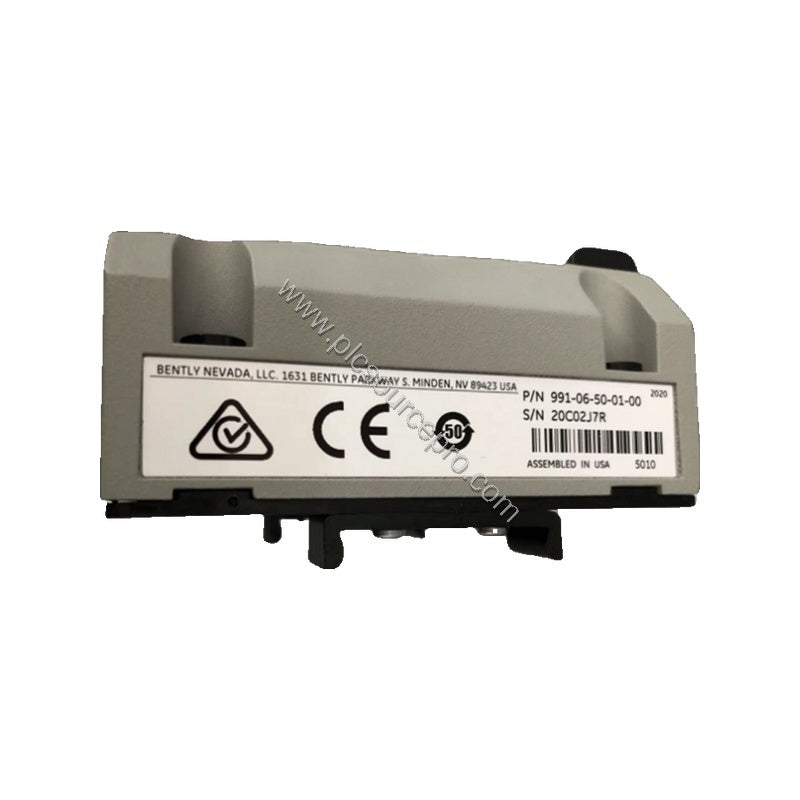

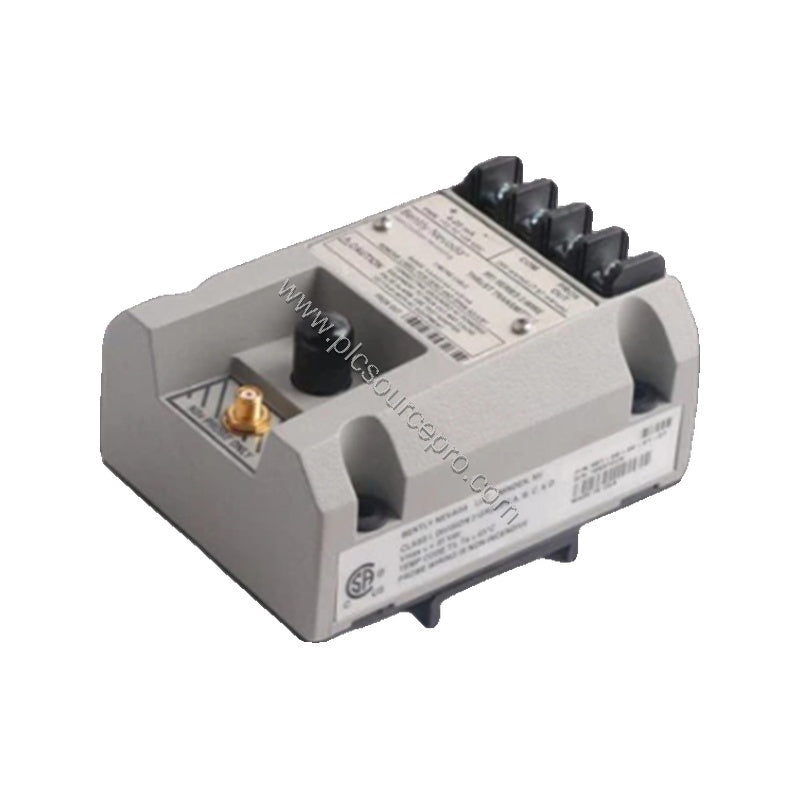

عندما تكون مراقبة الدفع المحوري حاسمة لحماية الآلات الدوارة، فإن جهاز إرسال الاهتزاز للمسبار Bently Nevada 991-06-50-03-00 يوفر قياسًا دقيقًا وموثوقًا للإزاحة. تحول وحدة الأتمتة الصناعية هذه إشارات المسبار التقاربي غير المتصل إلى إخراج حلقة تيار 4-20 مللي أمبير، مما يتيح المراقبة المستمرة لموضع العمود. مصمم للتطبيقات الحساسة للسلامة، يشتمل 991-06-50-03-00 على ميزة Not OK/Signal Defeat التي تجبر الإخراج على الانخفاض إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند اكتشاف الخطأ، مما يضمن التشغيل الآمن.
تحليل المواصفات الفنية
يعمل Bently Nevada 991-06-50-03-00 بجهد إدخال +12 إلى +35 فولت تيار مستمر ويوفر إخراج 4-20 مللي أمبير تيار مستمر على نطاقه الكامل. تشمل معلمات الأداء الرئيسية ما يلي:
| المعلمة |
القيمة |
| إشارة الإخراج |
4-20 مللي أمبير تيار مستمر (تكوين سلكين) |
| الدقة |
ضمن ±1.5% من نطاق المقياس الكامل (نموذجي) |
| أقصى مقاومة للحلقة |
1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| النطاق الخطي (خرج القرب) |
0.25 إلى 1.65 ملم |
| مصدر الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الوزن |
0.43 كجم (0.9 رطل) |
| التركيب |
قضيب DIN (يتضمن مشابك ومسامير DIN) |
تضمن هذه المواصفات أن 991-06-50-03-00 يقدم أداءً ثابتًا في البيئات الصناعية القاسية.
تطبيقات الصناعة
تم تصميم Bently Nevada 991-06-50-03-00 خصيصًا لمراقبة الدفع المحوري في المعدات الدوارة الحيوية مثل التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة. في محطات توليد الطاقة، يوفر جهاز الإرسال هذا تغذية راجعة في الوقت الفعلي حول تآكل محمل الدفع، مما يساعد المشغلين على اكتشاف الحركة المحورية غير الطبيعية قبل حدوث فشل كارثي. في منشآت البتروكيماويات، يتكامل 991-06-50-03-00 بسلاسة مع أنظمة DCS و PLC الموجودة عبر مخرج 4-20 مللي أمبير، مما يتيح المراقبة المركزية للحالة. تصميمها القوي ونطاق درجة حرارة التشغيل الواسع يجعلها مناسبة للتركيبات الداخلية والخارجية.
إرشادات التثبيت والإعداد
قم بتركيب Bently Nevada 991-06-50-03-00 على قضيب DIN قياسي باستخدام مشابك ومسامير DIN المتوفرة. تأكد من تثبيت الوحدة في مكان يقلل من التعرض للاهتزاز المفرط ودرجات الحرارة القصوى. قم بتوصيل المسبار التقاربي 3300 NSv غير المتصل وكابل التمديد بالمدخل. يتطلب جهاز الإرسال مصدر طاقة +12 إلى +35 فولت تيار مستمر متصلاً بالأطراف المناسبة. خرج 4-20 مللي أمبير عبارة عن حلقة سلكين، لذا راقب القطبية الصحيحة. يمكن الوصول إلى تعديلات خارجية غير متفاعلة للصفر والمدى على اللوحة الأمامية؛ استخدم مفك براغي صغير لمعايرة الإخراج ليتناسب مع نطاق المقياس الكامل المطلوب (0.6-0-0.6 ملم أو 25-0-25 ميل). ارجع إلى معلومات الطلب للحصول على خيار طول النظام الصحيح (5.0 أمتار أو 16.4 قدم لهذه الوحدة المحددة).
استكشاف الأخطاء الشائعة وإصلاحها
بالنسبة لـ Bently Nevada 991-06-50-03-00، فإن أهم ميزة تشخيصية هي Not OK/Signal Defeat. إذا انخفض تيار الإخراج إلى أقل من 3.6 مللي أمبير، فهذا يشير إلى وجود حالة خطأ مثل كابل مسبار مكسور، أو فقدان الطاقة، أو فشل مكون داخلي. يستعيد جهاز الإرسال الإخراج الطبيعي في غضون 0.1 ثانية بعد إزالة الحالة. إذا تجاوز تيار الحلقة 23 مللي أمبير، يتم تنشيط دائرة تحديد التيار، مما يحمي الأجهزة الطرفية. إذا كانت القراءات غير دقيقة، تحقق من فجوة المسبار وإعدادات النطاق الخطي. تأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر، حيث يمكن أن تؤثر المقاومة العالية على الدقة. تساعد فحوصات المعايرة المنتظمة في الحفاظ على دقة ±1.5% النموذجية.
دليل الاختيار ونصائح الشراء
عند طلب Bently Nevada 991-06-50-03-00، تأكد من أن خيار المقياس الكامل (06 لـ 0.6-0-0.6 ملم)، وخيار طول النظام (50 لـ 5.0 أمتار)، وخيار التركيب (03 لمشابك ومسامير DIN) يتطابقان مع متطلبات تطبيقك. تأتي هذه الوحدة مع خيار موافقة الوكالة 00 (غير مطلوب). للحصول على إمداد موثوق ودعم الخبراء، تقدم PLC Source PRO (متوفرة على www.plcsourcepro.com) وحدات Bently Nevada 991-06-50-03-00 الأصلية مع شحن سريع. تحقق من نوع المسبار والكابل الحاليين قبل الشراء لضمان التكامل السلس.
