نظرة عامة على المنتج

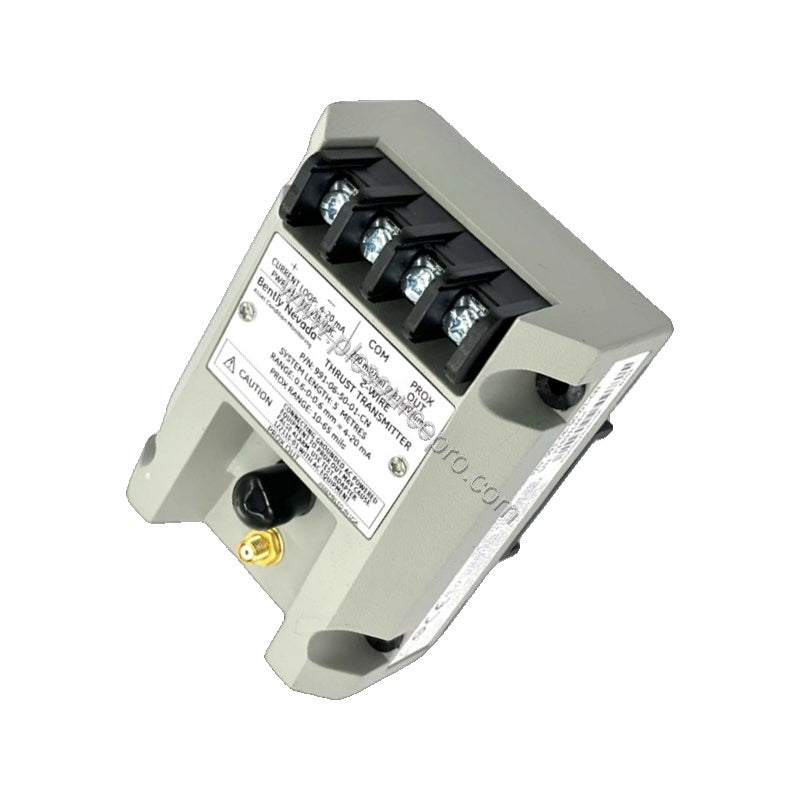

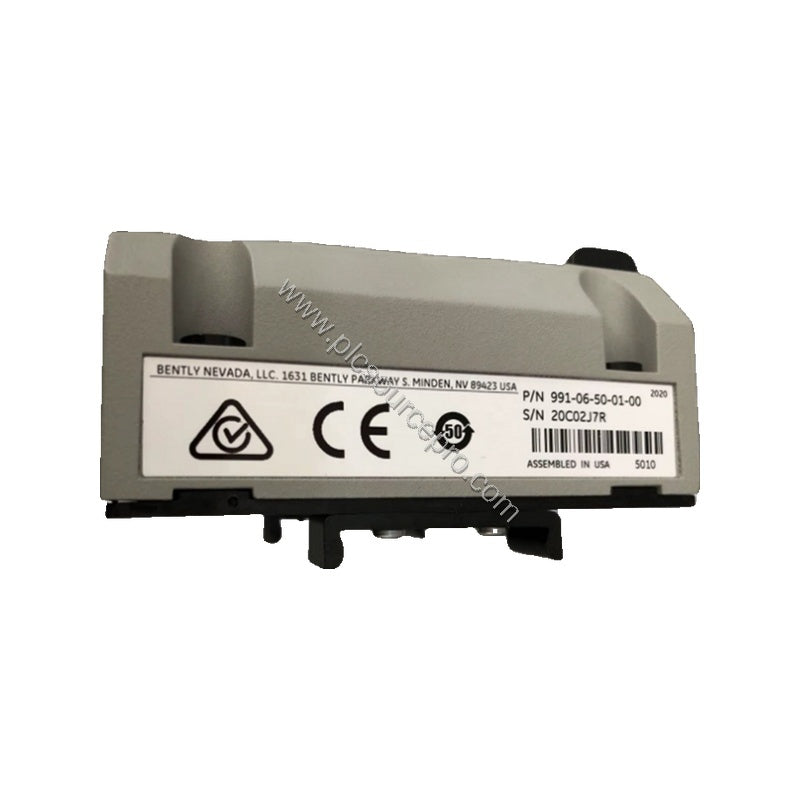

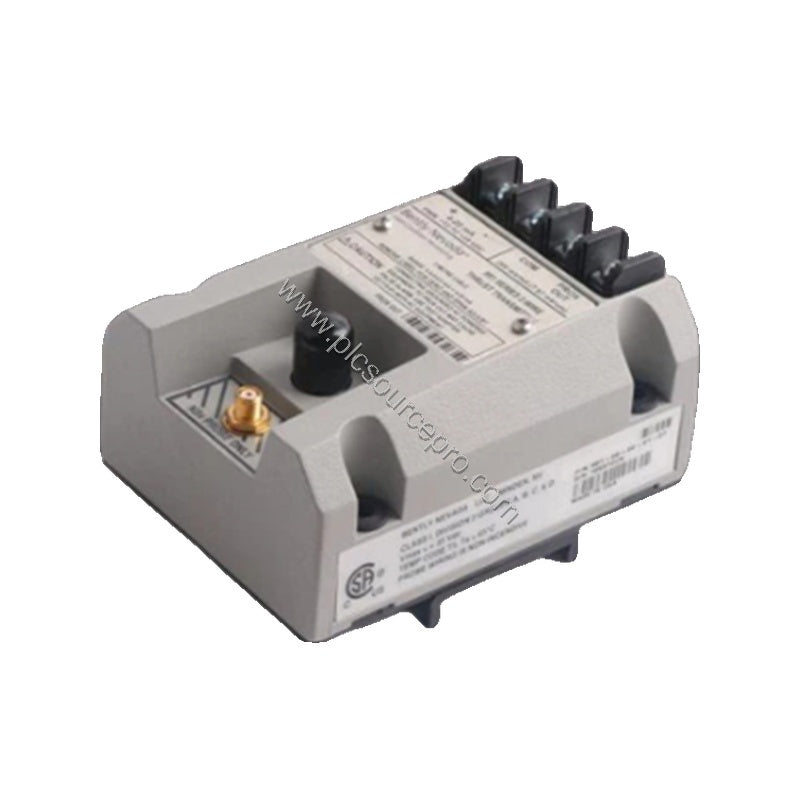

عندما تتعطل الآلات الدوارة بشكل غير مخطط له، يوفر جهاز Bently Nevada 991-06-50-02-CN اكتشافًا سريعًا للأعطال. تم تصميم جهاز إرسال اهتزاز المسبار هذا لمراقبة الدفع المحوري في التوربينات الحرجة. يضمن خرج 4-20 مللي أمبير وإشارة "ليس جيدًا" السريعة (أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية) حصول المشغلين على تنبيهات فورية، مما يقلل من الأضرار وتكاليف الإصلاح.
كجزء من سلسلة 991، يقبل جهاز 991-06-50-02-CN مسبار تقارب 3300 NSv غير متصل وكابل تمديد. يعمل جهاز الإرسال في نطاق واسع من درجات الحرارة (-35 درجة مئوية إلى +85 درجة مئوية) ويُخزن بأمان من -51 درجة مئوية إلى +100 درجة مئوية. بوزن 0.43 كجم فقط (0.9 رطل)، يتم تركيبه بسهولة على سكة DIN.
تحليل المواصفات الفنية
المعايير الرئيسية لجهاز Bently Nevada 991-06-50-02-CN مستمدة مباشرة من ورقة بيانات المنتج. تضمن هذه المواصفات أداءً موثوقًا به في البيئات الصناعية القاسية.
-
إشارة الخرج: 4-20 مللي أمبير عبر نطاق كامل محدد في تهيئة سلكين.
-
دقة الحلقة: ضمن ±1.5% من النطاق الكامل (نموذجي) عند القياس عبر مقاومة حلقة 250 أوم من مدخل إشارة TEST.
-
أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير نموذجي.
-
متطلبات الطاقة: مدخل +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
-
النطاق الخطي: 0.25 إلى 1.65 ملم لمخرج القرب؛ يدعم نطاقات خطية للحلقة الحالية 0.6-0-0.6 ملم أو 25-0-25 ميل.
-
الصفر والمدى: تعديلات خارجية غير متفاعلة.
-
عدم الموافقة/إيقاف الإشارة: ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند حدوث عطل؛ ويستعيد حالته في غضون 0.1 ثانية عند زوال العطل.
إرشادات التركيب والإعداد
يتم تركيب 991-06-50-02-CN على سكة DIN قياسية. يقبل مسبار تقارب 3300 NSv غير متصل بكابل تمديد. تتطلب الطاقة +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال. استخدم مقاومة حلقة تصل إلى 1000 أوم عند 35 فولت تيار مستمر. اضبط الصفر والمدى خارجيًا دون تداخل. لقياسات الدفع المحوري، قم بمحاذاة المسبار وفقًا لإرشادات الشركة المصنعة.
الصيانة والموثوقية
مع نطاق درجة حرارة تشغيل من -35 درجة مئوية إلى +85 درجة مئوية، يتحمل Bently Nevada 991-06-50-02-CN الظروف القاسية. تزيد إمكانية التخزين من -51 درجة مئوية إلى +100 درجة مئوية من المرونة. تحمي إشارة "ليس جيدًا" السريعة المعدات المتصلة. يوصى بالفحص الدوري لسلامة المسبار والكابل. لا يلزم معايرة مجدولة تتجاوز فحوصات الحلقة النموذجية.
استكشاف الأخطاء الشائعة وإصلاحها
تشمل المشاكل الشائعة مع أجهزة إرسال الدفع تلف المسبار أو كسر الكابل أو تقلبات مصدر الطاقة. يمنع تحديد التيار لجهاز 991-06-50-02-CN (23 مللي أمبير نموذجي) التيار الزائد. إذا بقي الخرج أقل من 3.6 مللي أمبير، تحقق من وجود حالة "ليس جيدًا" (خطأ خلال 100 ميكروثانية). إذا تجاوزت مقاومة الحلقة 1000 أوم، قلل طول الكابل أو زد جهد الإمداد. تعمل تعديلات الصفر/المدى غير المتفاعلة على تبسيط إعادة المعايرة الميدانية.
دليل الاختيار ونصائح الشراء
عند طلب Bently Nevada 991-06-50-02-CN، تحقق من خيار النطاق الكامل (-06: 0.6-0-0.6 ملم) وطول النظام (-50: 5.0 أمتار / 16.4 قدمًا). يتم تضمين خيار التركيب (02: مسامير حاجز) والموافقة من الوكالة (CN: خاصة بالبلد). للحصول على إمداد موثوق، اشترِ من ubest101 (المتجر الذي يقف وراء PLC Source PRO) لضمان الحصول على قطع غيار أصلية وتسليم فوري.
