نظرة عامة على المنتج

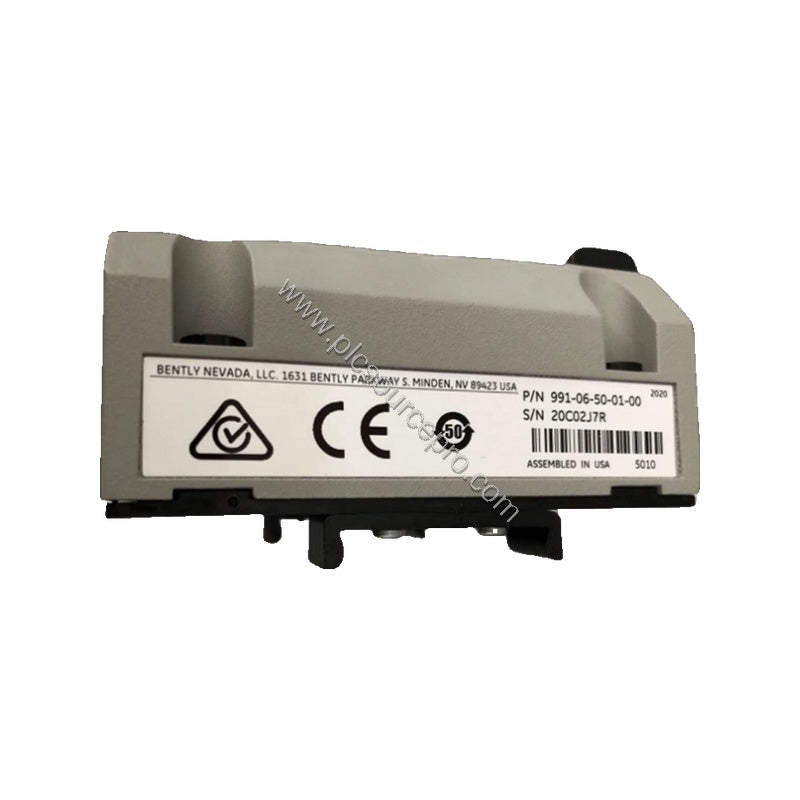

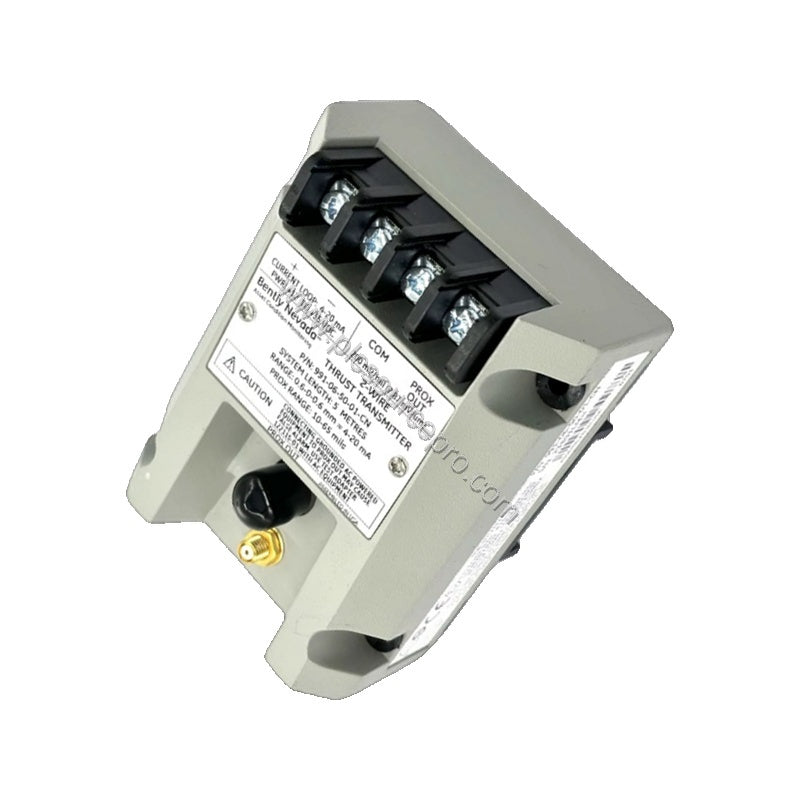

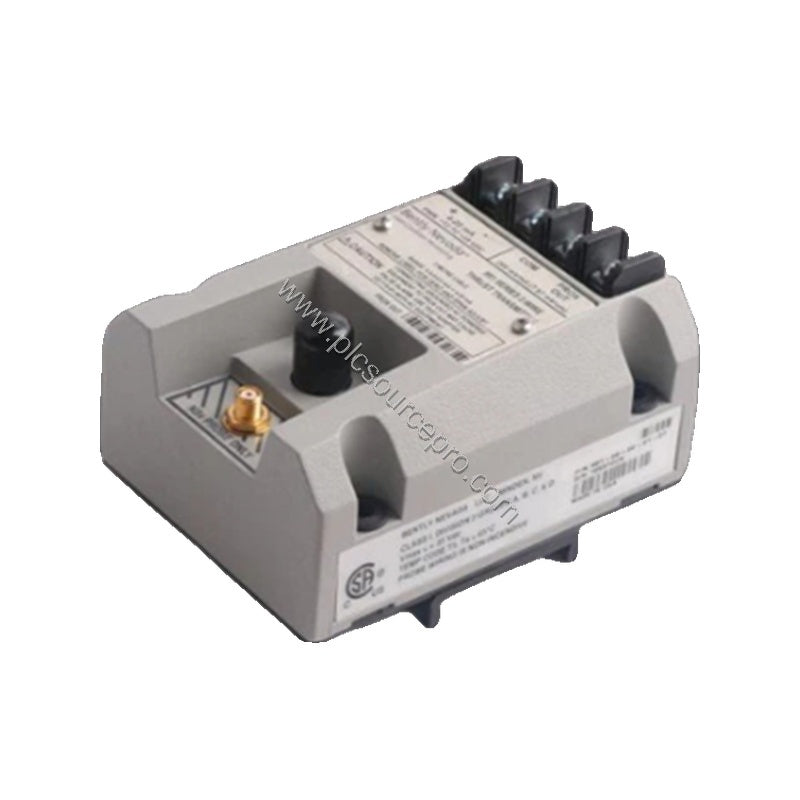

جهاز إرسال الاهتزاز المسباري Bently Nevada 991-06-50-02-05 هو جهاز إرسال دفع محوري دقيق مصمم للآلات الدوارة الحساسة. في حالة وجود خطأ في المستشعر أو حالة غير طبيعية، تقوم وظيفة "ليس جيدًا/إلغاء الإشارة" في هذه الوحدة بخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، مما يمنع القراءات الخاطئة ويؤدي إلى إجراءات حماية. صُمم للبيئات القاسية، ويعمل بشكل موثوق من -35 درجة مئوية إلى +85 درجة مئوية ويُخزن من -51 درجة مئوية إلى +100 درجة مئوية. يقبل 991-06-50-02-05 مسبار تقارب واحد غير متصل 3300 NSv وكابل تمديد، مما يجعله ترقية مباشرة لأنظمة مراقبة الدفع القديمة.
المواصفات الفنية
| المعلمة |
القيمة |
| النموذج |
991 - جهاز إرسال الدفع |
| خيار المقياس الكامل |
06: 0.6-0-0.6 مم |
| خيار طول النظام |
-50: 5.0 متر (16.4 قدم) |
| خيار التركيب |
02: براغي الحاجز |
| موافقات الوكالة |
CSA Division 2، ATEX Zone 0، ATEX Zone 2، ABS maritime |
| التركيب |
قضيب DIN |
| إشارة الخرج |
4-20 مللي أمبير (سلكان) |
| الاستخدام |
محوري |
| مدخل الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| النطاق الخطي (خرج القرب) |
0.25 إلى 1.65 مم |
| نطاقات الحلقة الحالية الخطية |
0.6-0-0.6 مم أو 25-0-25 ميل |
| الدقة |
±1.5% على المقياس الكامل (نموذجي) |
| أقصى مقاومة للحلقة |
1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| الصفر والمدى |
تعديلات خارجية غير متفاعلة |
| ليس جيدًا/إلغاء الإشارة |
<3.6 مللي أمبير في غضون 100 ميكروثانية؛ تستعيد في 0.1 ثانية |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الوزن |
0.43 كجم (0.9 رطل) |
تطبيقات الصناعة
يتفوق Bently Nevada 991-06-50-02-05 في مراقبة الاهتزاز المحوري للتوربينات البخارية والضواغط الغازية والمضخات الكبيرة. في مجموعة التوربينات النموذجية، يمكن أن يتسبب عطل في محمل الدفع في تلف سريع؛ تضمن وظيفة "ليس جيدًا/إلغاء الإشارة" في جهاز الإرسال هذا أن يتلقى نظام التحكم إنذارًا واضحًا منخفض التيار في غضون 100 ميكروثانية، مما يؤدي إلى إيقاف تشغيل آمن. توفر الدقة البالغة ±1.5% على مدى 0.6-0-0.6 مم بيانات موثوقة لبرامج الصيانة التنبؤية، مما يقلل من وقت التوقف غير المخطط له.
التركيب والإعداد
قم بتركيب Bently Nevada 991-06-50-02-05 على قضيب DIN قياسي باستخدام خيار براغي الحاجز (الخيار 02). قم بتوصيل مسبار تقارب 3300 NSv متوافق وكابل تمديد بالمدخل. يتسع طول النظام البالغ 5.0 متر (الخيار -50) للمسافات النموذجية لمجموعة الآلات. قم بتشغيل جهاز الإرسال بجهد +12 إلى +35 فولت تيار مستمر عند طرفه. اضبط الصفر والمدى باستخدام مقاييس الجهد الخارجية غير المتفاعلة - لا يلزم معايرة داخلية. بمجرد التكوين، تحقق من استجابة حلقة 4-20 مللي أمبير وسلوك إلغاء إشارة "ليس جيدًا" بمدخل اختبار.
الصيانة والموثوقية
يركز الفحص الروتيني لجهاز Bently Nevada 991-06-50-02-05 على سلامة المسبار والكابل. يضمن نطاق درجة حرارة التشغيل الواسع لجهاز الإرسال (-35 درجة مئوية إلى +85 درجة مئوية) أداءً ثابتًا في كل من البيئات القطبية والاستوائية. تحمي ميزة تحديد التيار (23 مللي أمبير نموذجي) الحلقة من ظروف التيار الزائد. بفضل تصميمه القوي ودقته البالغة ±1.5%، يوفر 991-06-50-02-05 عمر خدمة طويلاً مع الحد الأدنى من الانجراف، مما يقلل من التكلفة الإجمالية للملكية.
دليل الشراء ونصائح الاختيار
عند طلب Bently Nevada 991-06-50-02-05، تحقق من مطابقة خيار المقياس الكامل (06 = 0.6-0-0.6 مم) وطول النظام (-50 = 5.0 م) لتطبيقك. تأكد من أن مسبار التقارب الحالي لديك من نوع 3300 NSv. يحمل جهاز الإرسال موافقات CSA Division 2 و ATEX Zone 0/2 و ABS maritime، مما يجعله مناسبًا للبيئات الخطرة والبحرية. للحصول على مصدر موثوق، اتصل بـ ubest101 - مورد موثوق لقطع غيار الأتمتة الصناعية - لتأكيد المخزون والتوافر.
