نظرة عامة على المنتج

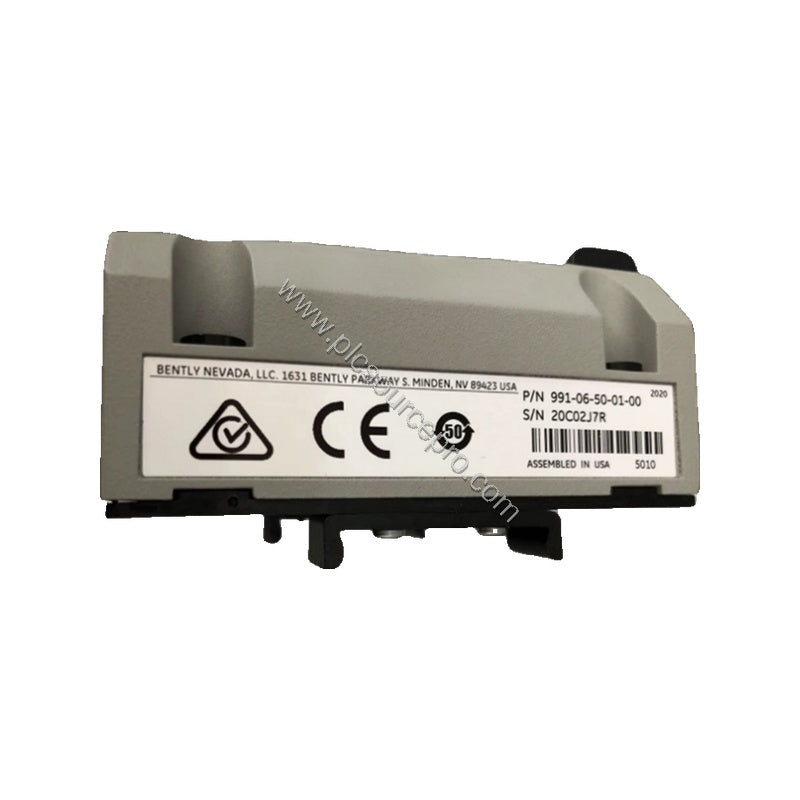

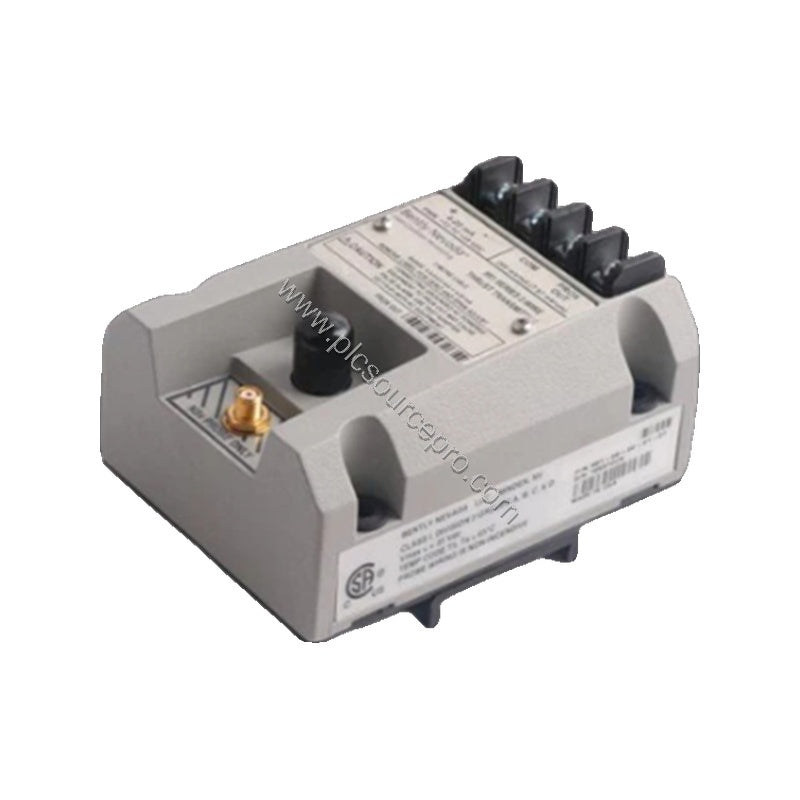

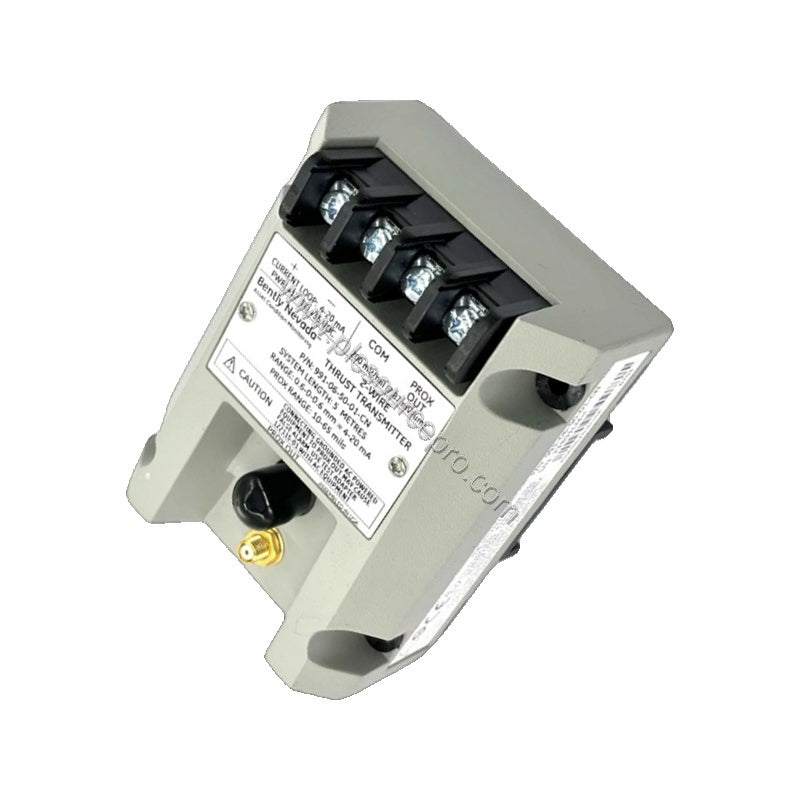

إن جهاز الإرسال الاهتزازي المسباري Bently Nevada 991-06-50-02-01 هو جهاز إرسال دقيق مصمم للمراقبة المستمرة للدفع المحوري للعمود في الآلات الدوارة. تقوم وحدة الأتمتة الصناعية هذه بتحويل إشارات مسبار القرب إلى خرج 4-20 مللي أمبير، مما يتيح التكامل السلس مع أنظمة PLCs وDCS. بفضل التصميم المتين واكتشاف الأخطاء المدمج، يضمن 991-06-50-02-01 التشغيل الموثوق به حتى في البيئات القاسية.
المواصفات الفنية
يسلط الجدول التالي الضوء على المعلمات الرئيسية لـ Bently Nevada 991-06-50-02-01:
| المعلمة |
القيمة |
| إشارة الخرج |
4-20 مللي أمبير |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر |
| النطاق الخطي (خرج القرب) |
0.25 إلى 1.65 ملم |
| خيار المقياس الكامل |
0.6-0-0.6 ملم |
| دقة الحلقة |
±1.5% عادةً |
| الحد الأقصى لمقاومة الحلقة |
1,000 أوم عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير عادةً |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية |
| الوزن |
0.43 كجم (0.9 رطل) |
| التركيب |
سكة DIN |
| المدخلات |
مسبار 3300 NSv غير متصل واحد |
| موافقة الوكالة |
CSA القسم 2 |
يوفر Bently Nevada 991-06-50-02-01 تعديلات غير متفاعلة للصفر والمدى، وتعمل وظيفة Not OK/Signal Defeat على إجبار الخرج على أن يكون أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية من حدوث خطأ، مما يضمن تنبيهات النظام الفورية.
تطبيقات الصناعة
يعد 991-06-50-02-01 مثاليًا لمراقبة الدفع المحوري في التوربينات والضواغط والمضخات الكبيرة. في تركيب توربينات بخارية، يكشف مدى الجهاز الإرسالي 0.6-0-0.6 ملم عن تآكل محمل الدفع مبكرًا، مما يمنع الفشل الكارثي. يتصل خرج 4-20 مللي أمبير مباشرة بمعظم أنظمة الحماية القائمة على PLC. تعد ميزة اكتشاف الأخطاء حاسمة في المواقع النائية أو غير المراقبة، حيث ينخفض الخرج فورًا عند حدوث مشكلات في المستشعر أو الأسلاك.
التركيب والإعداد
قم بتركيب Bently Nevada 991-06-50-02-01 على سكة DIN قياسية. قم بتوصيل مسبار قرب 3300 NSv وكابل تمديد بأطراف الإدخال. قم بتوصيل حلقة 4-20 مللي أمبير في تكوين سلكين؛ تأكد من أن مصدر الطاقة يوفر +12 إلى +35 فولت تيار مستمر. اضبط الصفر والمدى باستخدام مقاييس الجهد الخارجية غير المتفاعلة. للتركيب على الحاجز (الخيار 02)، استخدم البراغي المرفقة. تحقق من أن مقاومة الحلقة تبقى أقل من 1,000 أوم للحفاظ على الدقة.
الصيانة والموثوقية
تم تصميم 991-06-50-02-01 بأقل قدر من الصيانة. قم بفحص التوصيلات بشكل دوري وتأكد من بقاء درجة حرارة التشغيل ضمن -35 درجة مئوية إلى +85 درجة مئوية. توفر وظيفة Not OK/Signal Defeat تشخيصات ذاتية: إذا اكتشف جهاز الإرسال خطأً داخليًا، فإنه يجبر الخرج على أن يكون أقل من 3.6 مللي أمبير. تعمل هذه الميزة على تقليل وقت التوقف عن العمل عن طريق تنبيه المشغلين قبل تصاعد مشكلة بسيطة. يضمن الغلاف المتين وتصنيف CSA Division 2 التشغيل الموثوق به في المناطق الخطرة.
دليل الاختيار
عند طلب Bently Nevada 991-06-50-02-01، حدد خيار المقياس الكامل (06 لـ 0.6-0-0.6 ملم)، وطول النظام (5.0 متر)، والتركيب (02 براغي الحاجز)، وموافقة الوكالة (01 CSA القسم 2). يتوفر هذا الجهاز الإرسالي من PLC Source PRO (ubest101) كوحدة جديدة. تحقق من أن المسبار والكابل متوافقان مع سلسلة 3300 NSv. للحصول على دعم إضافي، استشر ورقة بيانات المنتج.
