مقدمة عن المنتج

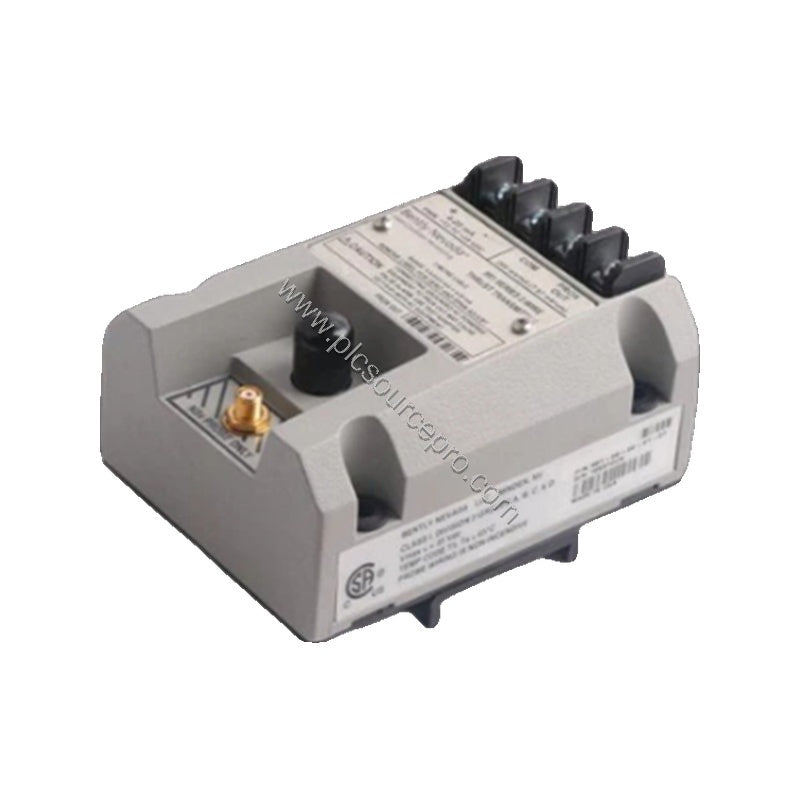

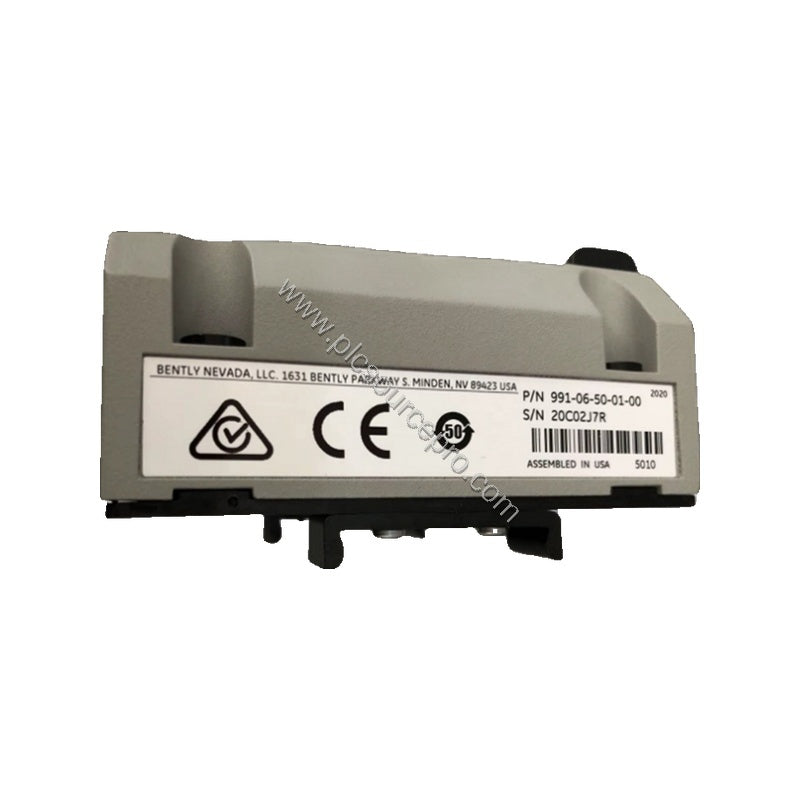

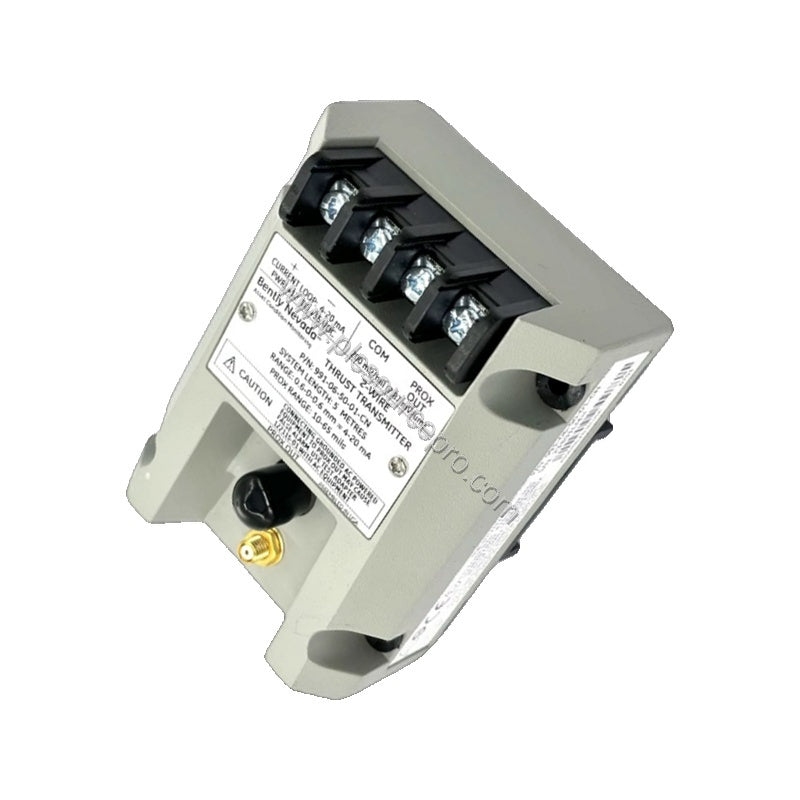

يعتبر Bently Nevada 991-06-50-02-00 جهاز إرسال اهتزاز المسبار المتخصص المصمم لقياس الدفع المحوري في الآلات الدوارة. وكبديل مباشر أو ترقية لأنظمة السلسلة 3300 القديمة، يتكامل هذا الجهاز بسلاسة مع مسابير التقارب Bently Nevada 3300 NSv الموجودة. يسهل مخرجه 4-20 مللي أمبير وتركيبه على سكة DIN عملية التركيب في خزائن التحكم، مما يجعله خيارًا موثوقًا لمراقبة التوربينات والضواغط.
المواصفات الفنية
تشمل المواصفات الرئيسية من بيانات المنتج ما يلي:
-
إشارة الخرج: 4-20 مللي أمبير تيار مستمر على مدى النطاق الكامل المحدد في تكوين ثنائي الأسلاك
-
مدخل الطاقة: يتطلب +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
-
النطاق الخطي: 0.25 إلى 1.65 مم لخرج التقارب؛ مناسب لنطاقات تيار مستمر خطية من 0.6-0-0.6 مم أو 25-0-25 ميل
-
دقة الحلقة: ضمن ±1.5% على المدى الكامل المحدد (نموذجي) مقاسة من إشارة الاختبار إلى الجهد عبر مقاومة حلقة 250 أوم
-
الحد الأقصى لمقاومة الحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية
-
الوزن: 0.43 كجم (0.9 رطل)
يتميز Bently Nevada 991-06-50-02-00 أيضًا بوظيفة Not OK/Signal Defeat، حيث ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند حدوث خطأ، مع الاسترداد في 0.1 ثانية.
تطبيقات الصناعة
مثالي لمراقبة الوضع المحوري في التوربينات البخارية، والضواغط الطاردة المركزية، والمحركات الكبيرة، يوفر هذا الجهاز كشفًا دقيقًا لتآكل محمل الدفع. تحمي استجابته السريعة للخطأ الآلات الحيوية من التلف الكارثي. يعتبر خيار النطاق الكامل 0.6-0-0.6 مم مناسبًا جيدًا لنطاقات قياس الدفع الشائعة في محطات توليد الطاقة ومصانع البتروكيماويات.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 991-06-50-02-00 على سكة DIN قياسية. قم بتوصيل مسبار تقارب 3300 NSv واحد وكابل تمديد بالمدخل. قم بتوصيل الحلقة ثنائية الأسلاك بمستقبل 4-20 مللي أمبير، مع التأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر. استخدم تعديلات الصفر والمدى غير المتفاعلة للمعايرة. تم تصميم الجهاز للقياس المحوري (الدفع)؛ ضع المسبار وفقًا لذلك.
الصيانة والموثوقية
مع عدم وجود أجزاء متحركة وغلاف محكم وقوي، يتطلب الجهاز الحد الأدنى من الصيانة. قم بفحص المسبار والكابل بانتظام بحثًا عن التآكل. يسمح نطاق درجة حرارة التشغيل من -35 درجة مئوية إلى +85 درجة مئوية بالاستخدام في البيئات القاسية. تضمن منطق إحباط الإشارة التشغيل الآمن من الفشل، مما يقلل من وقت التوقف غير المخطط له. يؤدي التحقق الدوري من دقة الحلقة (ضمن ±1.5%) إلى إطالة عمر الخدمة الموثوق به.
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق من متطلبات نظامك: تأكد من نوع المسبار (3300 NSv)، خيار النطاق الكامل (06: 0.6-0-0.6 مم)، طول النظام (50: 5.0 أمتار)، التركيب (02: مسامير الحاجز)، وموافقة الوكالة (00: غير مطلوب). هذه الوحدة هي بديل مباشر لأجهزة إرسال السلسلة 991 السابقة. للحصول على إمداد موثوق به من وحدات Bently Nevada 991-06-50-02-00 الأصلية، اتصل بـ ubest101. تأكد من أن لديك مصدر طاقة الحلقة الضروري (+12 إلى +35 فولت تيار مستمر) وبطاقة إدخال 4-20 مللي أمبير متوافقة.
