وحدة التشغيل الآلي الصناعي بنتبلي نيفادا 991-06-50-01-05

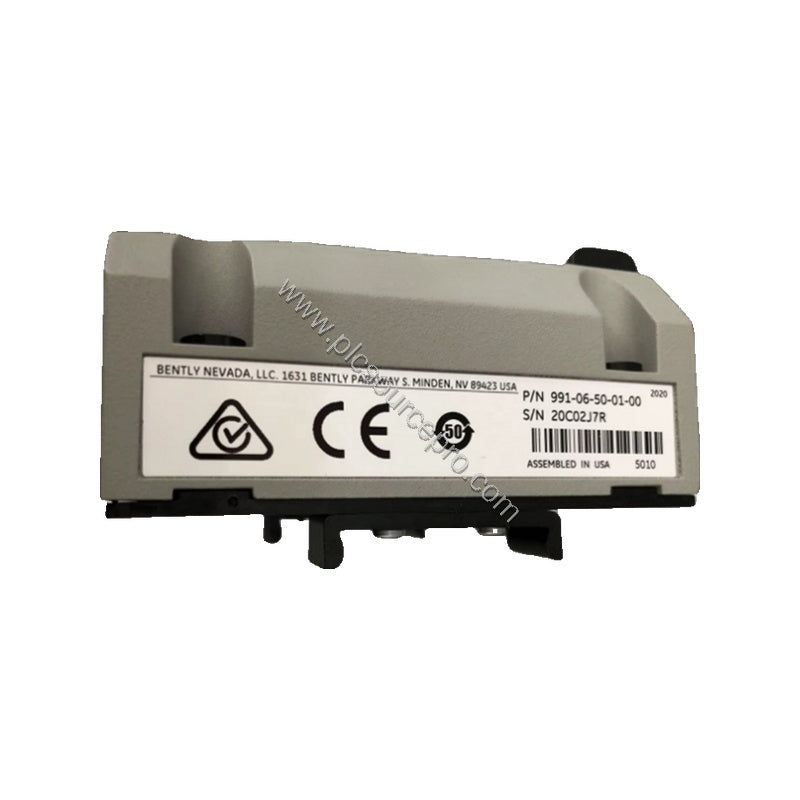

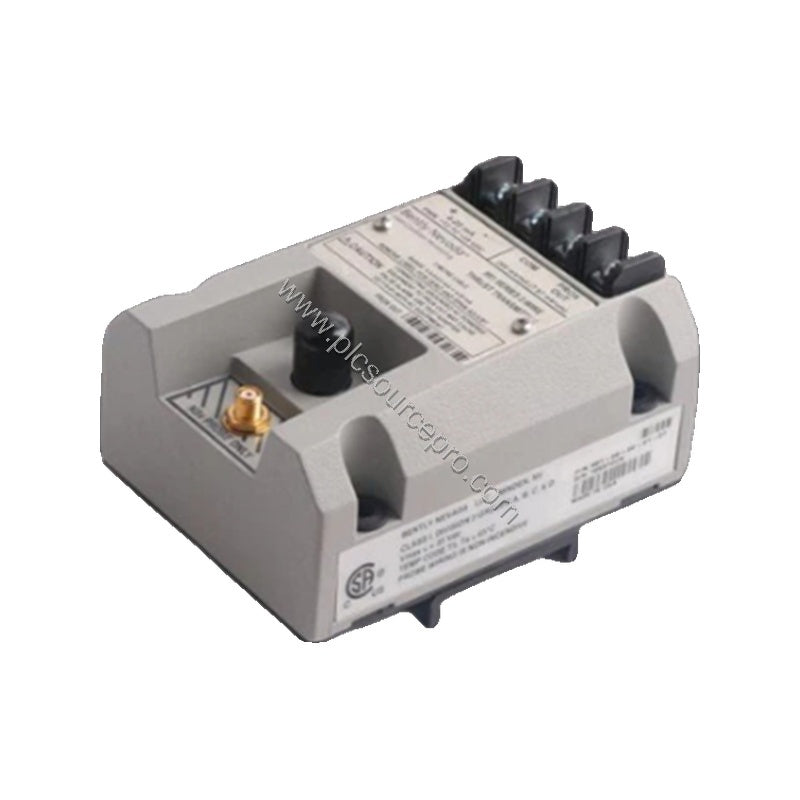

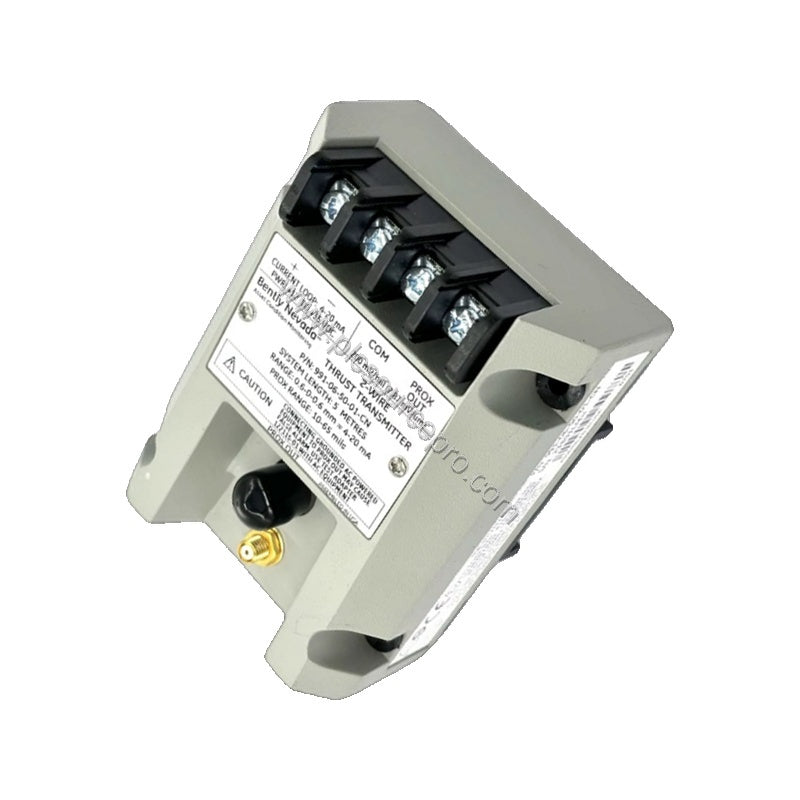

نظرة عامة على المنتج: جهاز إرسال الدفع المحوري Bently Nevada 991-06-50-01-05

Bently Nevada 991-06-50-01-05 هو جهاز إرسال اهتزاز دقيق للمجسات مصمم لمراقبة الدفع المحوري في الآلات الدوارة. تقوم وحدة الأتمتة الصناعية هذه بتحويل إشارات مجسات القرب إلى إخراج خطي 4-20 مللي أمبير، مما يتيح مراقبة الحالة في الوقت الفعلي واكتشاف الأعطال. صُنع جهاز 991-06-50-01-05 في الولايات المتحدة الأمريكية، ويوفر دقة عالية وأداء بيئيًا قويًا، مما يجعله خيارًا موثوقًا به لحماية الأصول الحيوية في صناعات النفط والغاز وتوليد الطاقة والصناعات الثقيلة.

المواصفات الفنية الرئيسية

يشتمل Bently Nevada 991-06-50-01-05 على تقنية استشعار مجربة بالمعلمات التالية:

• إشارة الخرج: 4-20 مللي أمبير تيار مستمر (حلقة سلكية ثنائية) عبر النطاق الكامل المحدد
• مصدر الطاقة: يتطلب +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
• النطاق الخطي: 0.25 إلى 1.65 ملم لإخراج القرب؛ يدعم نطاقات حلقة 0.6-0-0.6 ملم أو 25-0-25 ميل
• الدقة: ضمن ±1.5% من النطاق الكامل (نموذجي)، قياس بمقاومة حلقة 250 أوم
• أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكبل عند 35 فولت تيار مستمر
• تحديد التيار: 23 مللي أمبير نموذجي
• نطاق درجة حرارة التشغيل: -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت)
• نطاق درجة حرارة التخزين: -51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت)
• الوزن: 0.43 كجم (0.9 رطل)
• التركيب: سكة DIN 35 ملم مع مشابك

تطبيقات في العالم الحقيقي

يتفوق Bently Nevada 991-06-50-01-05 في قياس الدفع المحوري للتوربينات والضواغط والمضخات. في تطبيق التوربينات البخارية، يراقب جهاز الإرسال تآكل محمل الدفع عن طريق إخراج إشارة 4-20 مللي أمبير تتناسب مع إزاحة العمود. استجابة الأعطال السريعة — ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية في حالة غير صالحة — تحمي من الفشل الكارثي. تسمح موافقات ATEX Zone 0 و Zone 2 للوحدة بالتركيب الآمن في المناطق الخطرة، مما يقلل من مخاطر التوقف.

دليل التثبيت والتركيب

قم بتركيب Bently Nevada 991-06-50-01-05 على سكة DIN قياسية 35 ملم باستخدام المشابك المضمنة (خيار التركيب 01). قم بتوصيل مسبار قرب 3300 NSv متوافق وكابل تمديد (طول النظام 5.0 متر) بالمدخل. قم بتوصيل حلقة 4-20 مللي أمبير بوحدة إدخال PLC أو DCS، مع التأكد من أن مقاومة الحلقة لا تتجاوز 1000 أوم. قم بتشغيل جهاز الإرسال بجهد +12 إلى +35 فولت تيار مستمر عند أطرافه. اضبط الصفر والمدى خارجيًا باستخدام تعديلات غير متفاعلة. تحقق من التوجيه للقياس المحوري وفقًا للاستخدام: مواصفات المحور.

الصيانة والموثوقية على المدى الطويل

يتطلب Bently Nevada 991-06-50-01-05 الحد الأدنى من الصيانة الدورية. افحص وصلات الحلقة سنويًا بحثًا عن التآكل أو التوصيلات الرخوة. تحقق من الإخراج عند نقاط الاختبار لتأكيد أن الدقة تظل ضمن ±1.5% من النطاق الكامل. يتحمل الغلاف المتين درجات الحرارة القصوى من -35 درجة مئوية إلى +85 درجة مئوية، مما يضمن التشغيل الموثوق به في البيئات القاسية. يوفر منطق تعطيل الإشارة (<3.6 مللي أمبير في غضون 100 ميكرو ثانية) إشارة تلقائية للأعطال، مما يقلل الحاجة إلى الفحوصات اليدوية. على مدار دورة حياة المنتج، تساهم التشخيصات الذاتية لجهاز الإرسال ودقة الحلقة العالية في تقليل التكلفة الإجمالية للملكية.

دليل الاختيار والشراء

عند طلب Bently Nevada 991-06-50-01-05، تأكد من أن خيار النطاق الكامل (06: 0.6-0-0.6 ملم) وطول النظام (5.0 متر) يتطابقان مع تطبيقك. تحقق من أن موافقة الوكالة الخيار 05 تتضمن CSA Division 2 و ATEX Zone 0/2 وموافقة ABS البحرية. للحصول على أفضل النتائج، قم بإقرانها بمسبار قرب 3300 NSv وكابل تمديد. كمورد موثوق به، يقوم ubest101 بتخزين وحدات Bently Nevada الأصلية مع إمكانية التتبع الكامل. تحقق دائمًا من التوافق مع نظام المراقبة الحالي لديك قبل الشراء.
