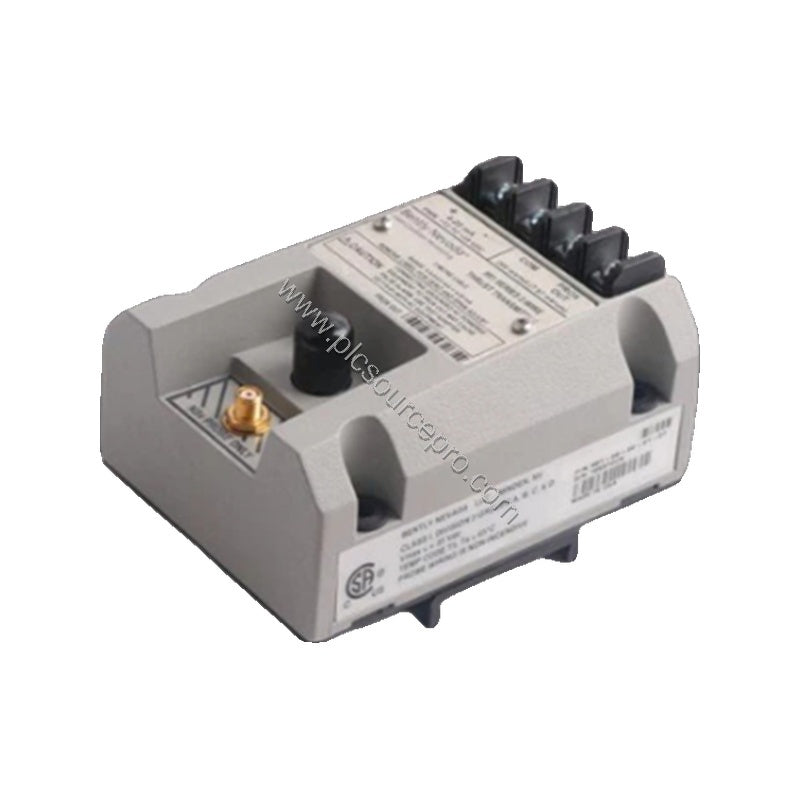

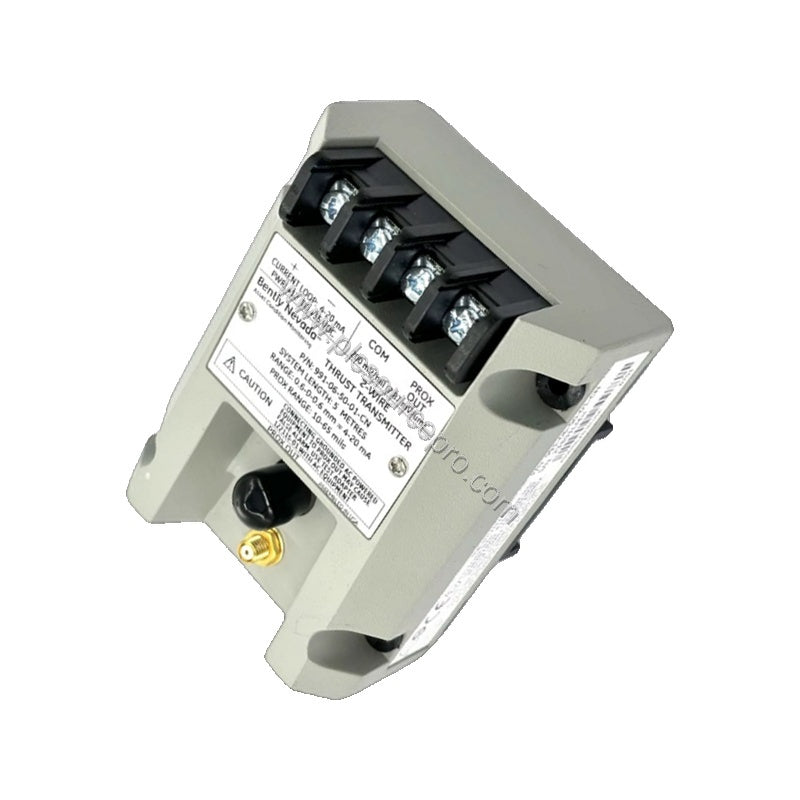

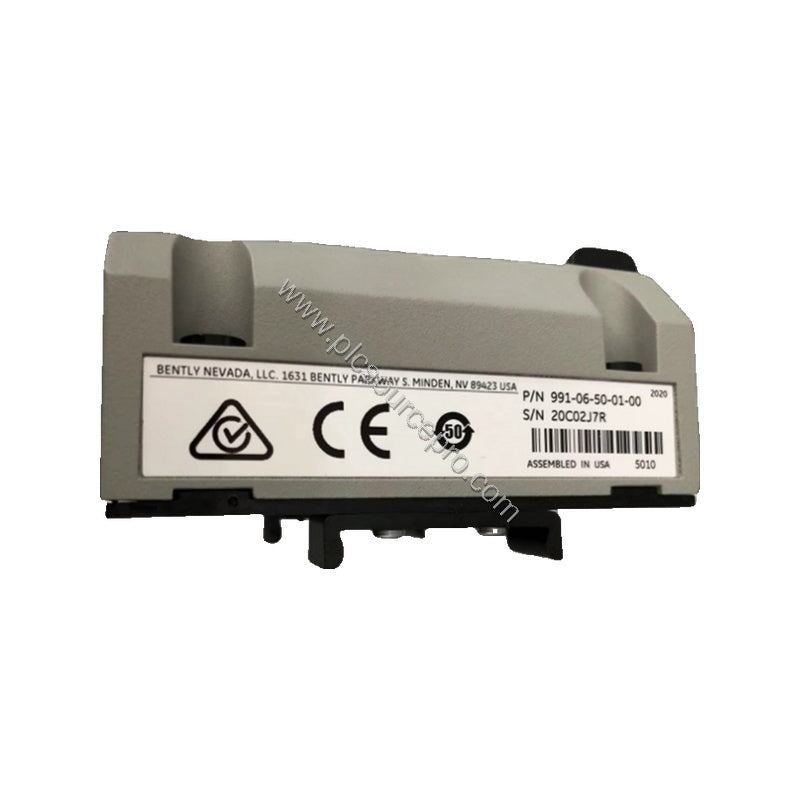

وحدة أتمتة صناعية بنتلي نيفادا 991-06-50-01-01

مقدمة المنتج

في تطبيقات مراقبة الدفع المحوري، يوفر جهاز إرسال اهتزاز المجس Bently Nevada 991-06-50-01-01 إشارات موثوقة تيار مستمر 4-20 مللي أمبير للقياس الدقيق. تم تصميم وحدة الأتمتة الصناعية هذه، المصنعة في الولايات المتحدة الأمريكية، خصيصًا لمراقبة الإزاحة المحورية في الآلات الدوارة. يقبل 991-06-50-01-01 مجس تقارب واحد غير متصل 3300 NSv وكابل تمديد، ويقوم بتحويل فجوة المجس إلى خرج حلقة تيار خطي.

تفصيل المواصفات الفنية

يتضمن جهاز Bently Nevada 991-06-50-01-01 هذه المعلمات الرئيسية من المصنع:

• خيار النطاق الكامل: 06 (0.6-0-0.6 مم) – مثالي لقياس خلوص محمل الدفع.
• طول النظام: 5.0 أمتار (16.4 قدم) – مجموعة المجس والكابل.
• التركيب: مشابك سكة DIN مقاس 35 مم (خيار التركيب 01).
• مصدر الطاقة: مدخل تيار مستمر +12 إلى +35 فولت عند طرف جهاز الإرسال.
• إشارة الخرج: 4-20 مللي أمبير تيار مستمر عبر النطاق الكامل، تكوين سلكين.
• الدقة: ضمن ±1.5% من النطاق الكامل (نموذجي)، مقاسة عبر حمل 250 أوم.
• أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
• تحديد التيار: 23 مللي أمبير نموذجي.
• النطاق الخطي: 0.25 إلى 1.65 مم لـ Prox Out؛ مناسب لنطاقات حلقة التيار 0.6-0-0.6 مم أو 25-0-25 ميل.
• الحدود البيئية: التشغيل -35 درجة مئوية إلى +85 درجة مئوية، التخزين -51 درجة مئوية إلى +100 درجة مئوية.
• الوزن: 0.43 كجم (0.9 رطل).
• موافقة الوكالة: CSA القسم 2 (خيار موافقة الوكالة 01).

تطبيقات في العالم الحقيقي

يستخدم جهاز Bently Nevada 991-06-50-01-01 لمراقبة موضع الدفع المحوري في التوربينات البخارية والضواغط والمضخات الكبيرة. يناسب نطاقه الكامل 0.6-0-0.6 مم قياسات الخلوص النموذجية. تتيح وظيفة "غير موافق/إلغاء الإشارة" السريعة (الخرج <3.6 مللي أمبير في غضون 100 ميكروثانية) الكشف المبكر عن أعطال المجس أو انقطاع الكابلات، مما يقلل من وقت التوقف عن العمل. وهذا يجعل 991-06-50-01-01 مكونًا حاسمًا لبرامج الصيانة التنبؤية.

استكشاف الأخطاء الشائعة وإصلاحها

أحد أوضاع الفشل الشائعة في مراقبة الاهتزاز هو فقدان الإشارة بسبب تلف المجس أو تدهور الكابل. يعالج جهاز Bently Nevada 991-06-50-01-01 هذه المشكلة من خلال ميزة "غير موافق/إلغاء الإشارة": إذا حدث عطل، ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، ويعود خلال 0.1 ثانية بعد زوال الحالة. تتيح هذه الاستجابة السريعة للمشغلين اتخاذ إجراءات تصحيحية قبل حدوث تلف للآلة. تعمل تعديلات الصفر والمدى غير المتفاعلة على تبسيط إعادة المعايرة بعد استبدال المجس.

إرشادات التثبيت والإعداد

قم بتركيب جهاز Bently Nevada 991-06-50-01-01 على سكة DIN قياسية مقاس 35 مم باستخدام المشابك المرفقة. تأكد من وضع طرف المجس ضمن النطاق الخطي المحدد (0.25 إلى 1.65 مم). قم بتوصيل المجس وكابل التمديد بمدخل جهاز الإرسال. قم بتزويد الوحدة بالطاقة من +12 إلى +35 فولت تيار مستمر؛ توفر حلقة 4-20 مللي أمبير الطاقة في تكوين سلكين. تأكد من أن مقاومة الحلقة الكلية لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر. اضبط الصفر والمدى باستخدام مقاييس الجهد الخارجية للمعايرة غير المتفاعلة.

دليل الاختيار ونصائح الشراء

عند طلب بديل أو تثبيت جديد، تأكد من أن خيار طول النظام (–50 = 5.0 أمتار) وموافقة الوكالة (01 = CSA القسم 2) يتطابقان مع بيئتك. يتطلب 991-06-50-01-01 مجس تقارب متوافق 3300 NSv وكابل تمديد (يباعان بشكل منفصل). للحصول على إمداد موثوق، ثق في PLC Source PRO (المعروف سابقًا باسم ubest101) – شريكك لقطع غيار الأتمتة الصناعية. تحقق من أن خيار النطاق الكامل (06 = 0.6-0-0.6 مم) يلبي متطلبات خلوص محمل الدفع لديك.
