نظرة عامة على المنتج

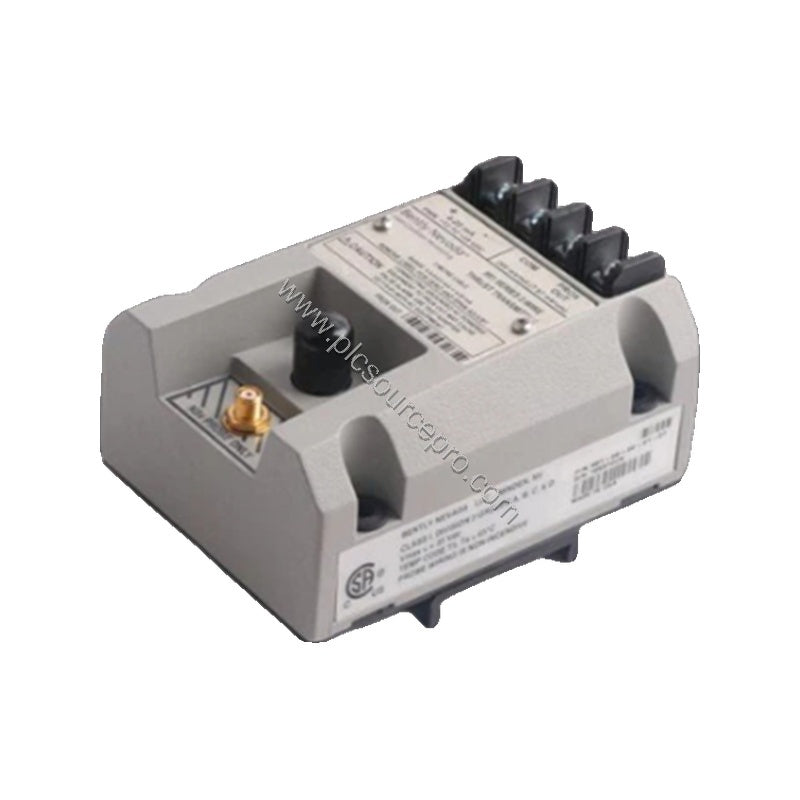

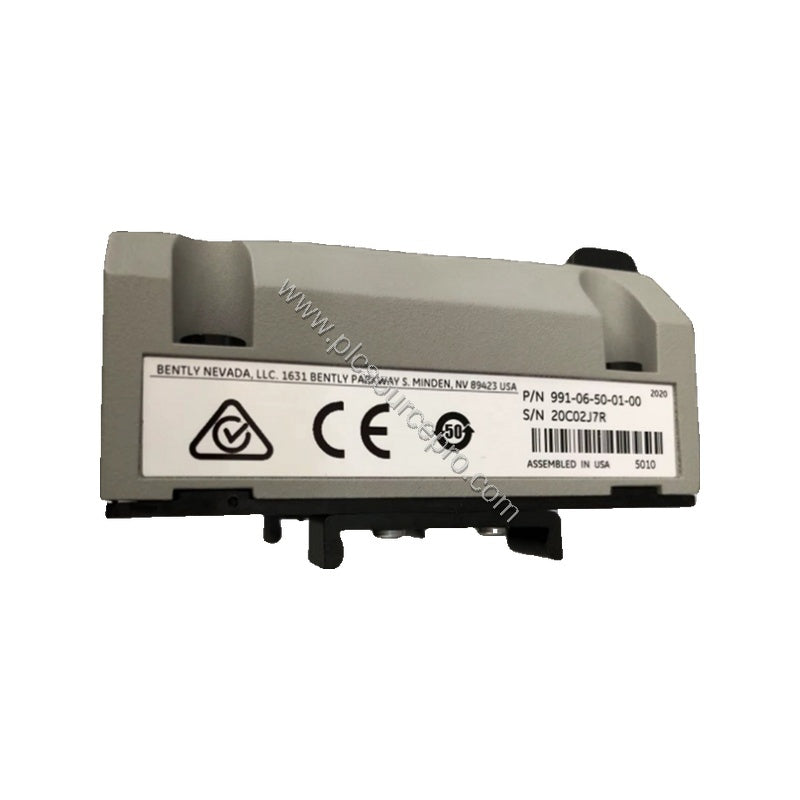

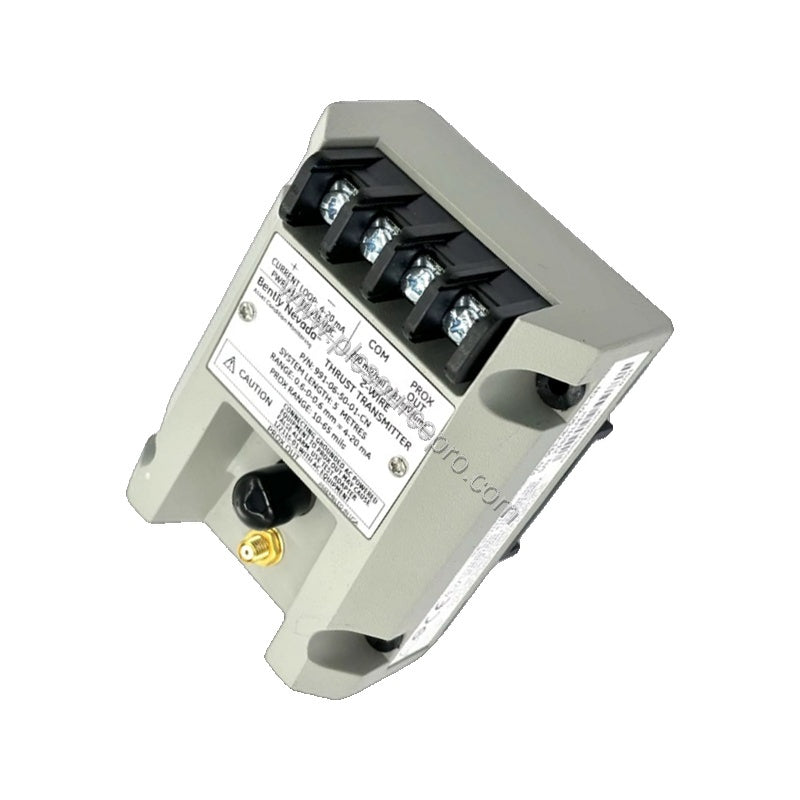

جهاز إرسال الدفع Bently Nevada 991-06-50-01-00 هو وحدة أتمتة صناعية دقيقة مصممة للمراقبة المستمرة للاهتزاز المحوري. يوفر جهاز إرسال اهتزاز المسبار هذا إشارة خرج موثوقة تتراوح من 4 إلى 20 مللي أمبير تتناسب مع إزاحة الدفع المحوري للعمود. وهو جزء من سلسلة 991، ويقبل مسبار تقارب 3300 NSv غير متلامس ويتكامل بسلاسة مع أنظمة التحكم. يوفر الطراز 991-06-50-01-00 خيار النطاق الكامل من 0.6-0-0.6 مم بطول نظام 5.0 متر. يتيح مشبك التركيب على سكة DIN الخاصة به تركيبًا سريعًا في الخزانات الكهربائية.
عندما يتجاوز الدفع المحوري الحدود الآمنة، يمكن أن يحدث توقف للمصنع وتلف للمعدات. يعالج الطراز 991-06-50-01-00 هذا الأمر بوظيفة "غير موافق/إلغاء الإشارة" التي تدفع الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث خطأ، مما ينبه المشغلين بسرعة. هذه الميزة تجعله مكونًا حاسمًا لحماية الآلات التوربينية.
المواصفات الفنية
| المعلمة |
القيمة |
| خيار النطاق الكامل |
0.6-0-0.6 مم |
| طول النظام |
5.0 أمتار (16.4 قدمًا) |
| التركيب |
مشابك سكة DIN 35 مم |
| إشارة الخرج |
4-20 مللي أمبير (سلكان) |
| مدخل الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| النطاق الخطي |
0.25 إلى 1.65 مم لمخرج القرب (Prox Out) |
| الدقة |
في حدود ±1.5% من النطاق الكامل (نموذجي) |
| أقصى مقاومة للحلقة |
1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| الصفر والمدى |
تعديلات خارجية غير متفاعلة |
| درجة حرارة التشغيل |
-35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين |
-51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| الوزن |
0.43 كجم (0.9 رطل) |
تطبيقات الصناعة
يخدم Bently Nevada 991-06-50-01-00 في الآلات الدوارة الحيوية مثل التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة. تعمل قدرته على القياس المحوري على مراقبة تآكل محمل الدفع ومنع الانهيار الكارثي. على سبيل المثال، في مجموعة مولد التوربينات، يوفر جهاز الإرسال إشارة 4-20 مللي أمبير إلى نظام التحكم الموزع (DCS) للمراقبة الوقائية المستمرة. تضمن ميزة "غير موافق" الاستجابة السريعة لأعطال المسبار أو الإلكترونيات، بما يتماشى مع معايير حماية API 670.
إرشادات التركيب والإعداد
قم بتركيب 991-06-50-01-00 باستخدام مشابك سكة DIN 35 مم المرفقة. اقبل مسبار تقارب 3300 NSv وكابل تمديد (يُباعان بشكل منفصل). قم بتوصيل الطاقة (+12 إلى +35 فولت تيار مستمر) وتوصيلات الحلقة وفقًا للرسم التخطيطي للطرف. اضبط الصفر والمدى باستخدام أدوات تشذيب خارجية غير متفاعلة. تحقق من خرج 4-20 مللي أمبير عبر نطاق النطاق الكامل المحدد. يعمل جهاز الإرسال في تكوين سلكين، مما يبسط توصيل الأسلاك الميداني. تأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر للحفاظ على الدقة.
الصيانة والموثوقية
يتطلب 991-06-50-01-00 الحد الأدنى من العناية الروتينية. افحص وصلة سكة DIN وكابل المسبار سنويًا. نطاق درجة حرارة التشغيل من -35 درجة مئوية إلى +85 درجة مئوية مناسب للبيئات القاسية. تتحقق ميزة "غير موافق/إلغاء الإشارة" ذاتيًا من سلامة جهاز الإرسال والمسبار، مما يعزز موثوقية النظام. قم بتخزين الوحدة بين -51 درجة مئوية و +100 درجة مئوية عندما لا تكون قيد الاستخدام. يسهل وزنها البالغ 0.43 كجم وتصميمها المدمج إدارة قطع الغيار.
دليل الاختيار ونصائح الشراء
قبل الطلب، تحقق من طول النظام المطلوب (يشير الخيار -50 إلى 5.0 أمتار) ونطاق النطاق الكامل (06 = 0.6-0-0.6 مم). يوفر خيار التركيب 01 مشابك سكة DIN. للتوافق، استخدم فقط مسبار تقارب 3300 NSv وكابل تمديد. خيار الموافقة من الوكالة هو 00 (غير مطلوب). للحصول على المساعدة في اختيار التكوين الصحيح، اتصل بـ ubest101، وهو مورد موثوق لوحدات Bently Nevada مثل 991-06-50-01-00.
