مقدمة المنتج

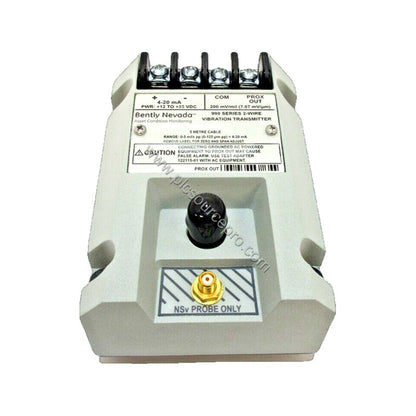

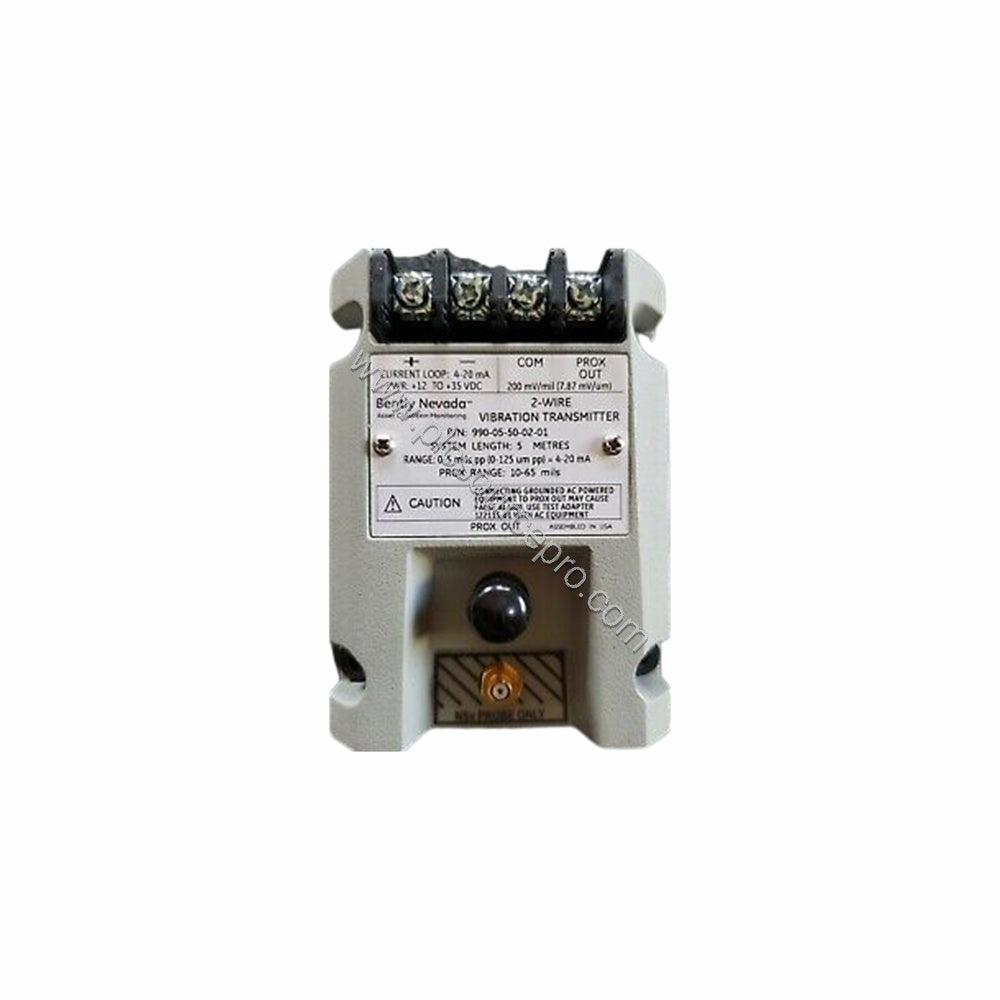

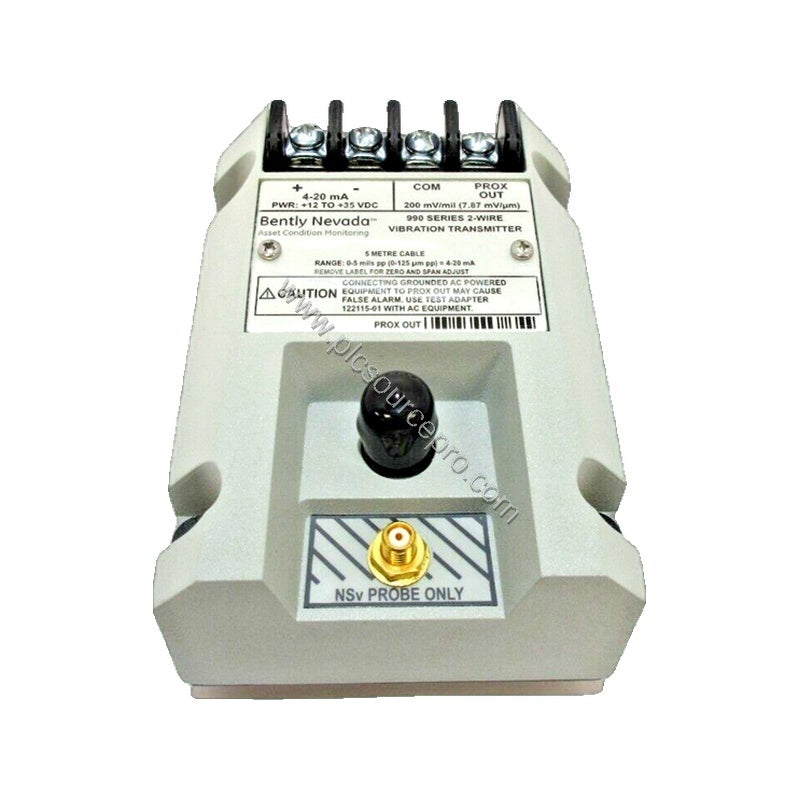

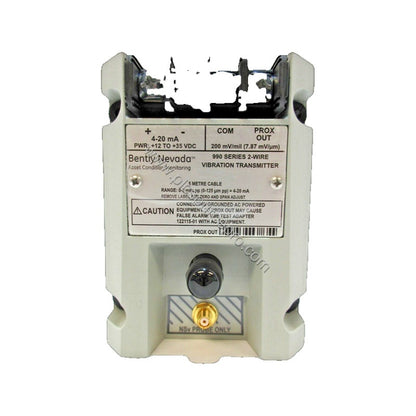

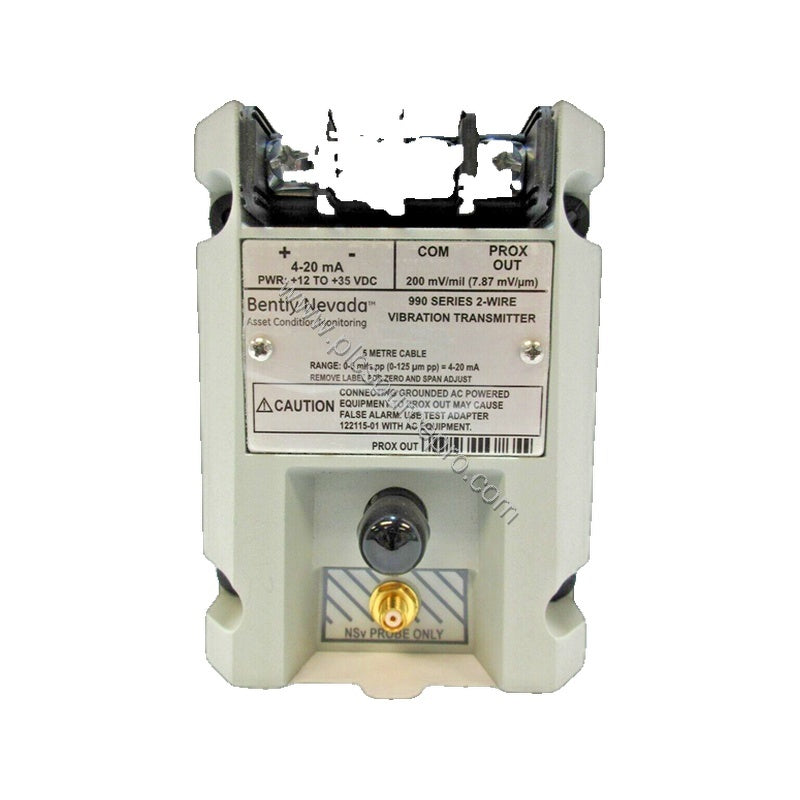

عندما يهدد اهتزاز الآلات غير المتوقع وقت التشغيل، يوفر جهاز إرسال الاهتزاز Bently Nevada 990-05-50-03-CN مراقبة دقيقة واستجابة سريعة للأعطال. تقبل وحدة الأتمتة الصناعية هذه مسبار تقارب واحد من نوع 3300 NSv غير المتصل وكابل تمديد لتحويل اهتزاز العمود إلى إشارة 4-20 مللي أمبير. صُممت الوحدة 990-05-50-03-CN للمعدات الدوارة الحيوية، وتضمن مراقبة مستمرة للحالة في البيئات القاسية.
المواصفات الفنية
| المعلمة |
القيمة |
| نطاق المقياس الكامل |
0 إلى 5 مل من الذروة إلى الذروة (0 إلى 125 ميكرومتر من الذروة إلى الذروة) |
| خيار طول النظام |
5.0 أمتار (16.4 قدمًا) |
| خيار التركيب |
03 مشابك ومسامير DIN |
| الإدخال |
مسبار تقارب واحد من نوع 3300 NSv غير المتصل وكابل تمديد |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| إخراج الإشارة |
4 إلى 20 مللي أمبير تيار مستمر على مدى المقياس الكامل المحدد (سلكان) |
| دقة الحلقة |
ضمن ±1.5% على مدى المقياس الكامل (عند حمل 250 أوم) |
| أقصى مقاومة للحلقة |
1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| فجوة المسبار |
0.5 إلى 1.75 ملم (20 إلى 55 ميل) |
| استجابة التردد |
5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل |
| الحد الأدنى لحجم الهدف |
9.5 ملم (0.375 بوصة) قطر |
| لا يعمل/إلغاء الإشارة |
الإخراج <3.6 مللي أمبير في غضون 100 ميكرو ثانية؛ يستعيد في 2-3 ثوانٍ |
| الصفر والمدى |
تعديلات خارجية غير متفاعلة |
| الوزن |
0.43 كجم (0.9 رطل) |
| موافقة الوكالة |
CN – خاصة بالبلد |
يعمل جهاز Bently Nevada 990-05-50-03-CN بجهد دخل يتراوح من +12 إلى +35 فولت تيار مستمر ويقدم إشارة خطية 4-20 مللي أمبير تتناسب مع سعة الاهتزاز. يغطي نطاق استجابته للتردد من 5 هرتز إلى 6,000 هرتز أعطال الماكينة الشائعة بما في ذلك عدم التوازن، وعدم المحاذاة، وتآكل المحامل.
إرشادات التركيب والإعداد
قم بتركيب الوحدة 990-05-50-03-CN باستخدام مشابك ومسامير DIN (الخيار 03). تأكد من ضبط فجوة مسبار التقارب بشكل صحيح بين 0.5 و 1.75 مم (20-55 ميل) من الهدف لتحقيق نطاق المقياس الكامل. الحد الأقصى لطول سلك التوصيل من مخرج مستشعر القرب (موصل BNC) هو 3 أمتار (10 أقدام). يجب تطبيق الطاقة عند طرف جهاز الإرسال ضمن +12 إلى +35 فولت تيار مستمر؛ راقب القطبية وفقًا لمخطط الأسلاك. تعديلات الصفر والمدى الخارجية غير متفاعلة، مما يتيح معايرة سهلة دون تداخل.
الصيانة والموثوقية
يعزز جهاز Bently Nevada 990-05-50-03-CN موثوقية النظام من خلال وظيفة إلغاء الإشارة المدمجة. إذا حدث خطأ في المستشعر أو فقدان للطاقة، ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية، مما ينبه أنظمة التحكم على الفور. يستعيد الإخراج تلقائيًا في غضون 2-3 ثوانٍ بعد زوال الخطأ. بفضل الحد الأقصى للتيار النموذجي البالغ 23 مللي أمبير، تحمي الوحدة المعدات اللاحقة من التيار الزائد. يدعم تصميمها القوي التشغيل المستمر في مواقع غير خطرة، والمناطق الخطرة من الفئة 2، والتقسيم 2 عند تشغيلها بمصدر طاقة 28 فولت.
دليل الاختيار ونصائح الشراء
عند اختيار جهاز Bently Nevada 990-05-50-03-CN، تحقق من خيار المقياس الكامل (05 = 0-5 ميل pp) وطول النظام (5 = 5.0 أمتار). تشير موافقة وكالة CN إلى الامتثال الخاص بالبلد. للحصول على تكوينات إضافية أو لتأكيد التوافق مع الأنظمة الحالية، اتصل بشركة PLC Source PRO (قم بزيارة www.plcsourcepro.com). توفر PLC Source PRO وحدات Bently Nevada الأصلية ويمكنها تقديم المشورة بشأن أنواع المجسات، وكابلات التمديد، وملحقات التركيب لضمان تكامل سلس.
