مقدمة المنتج

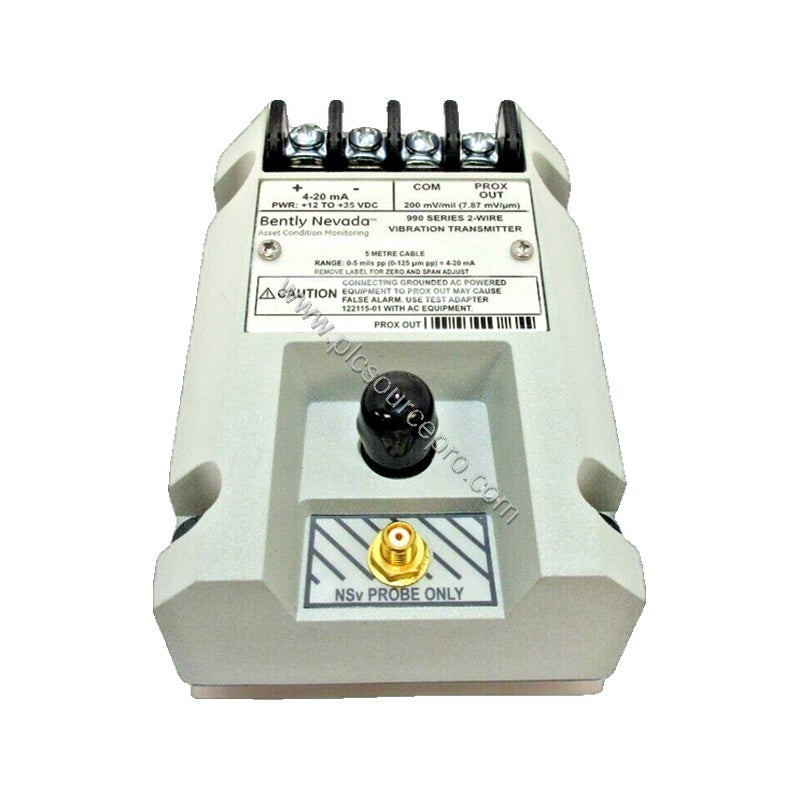

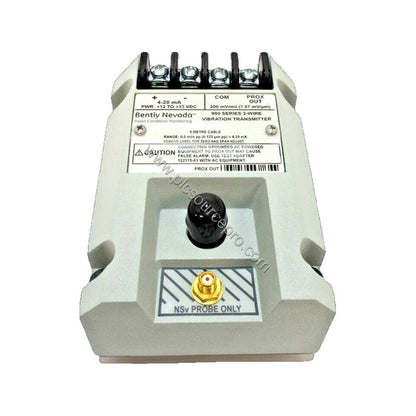

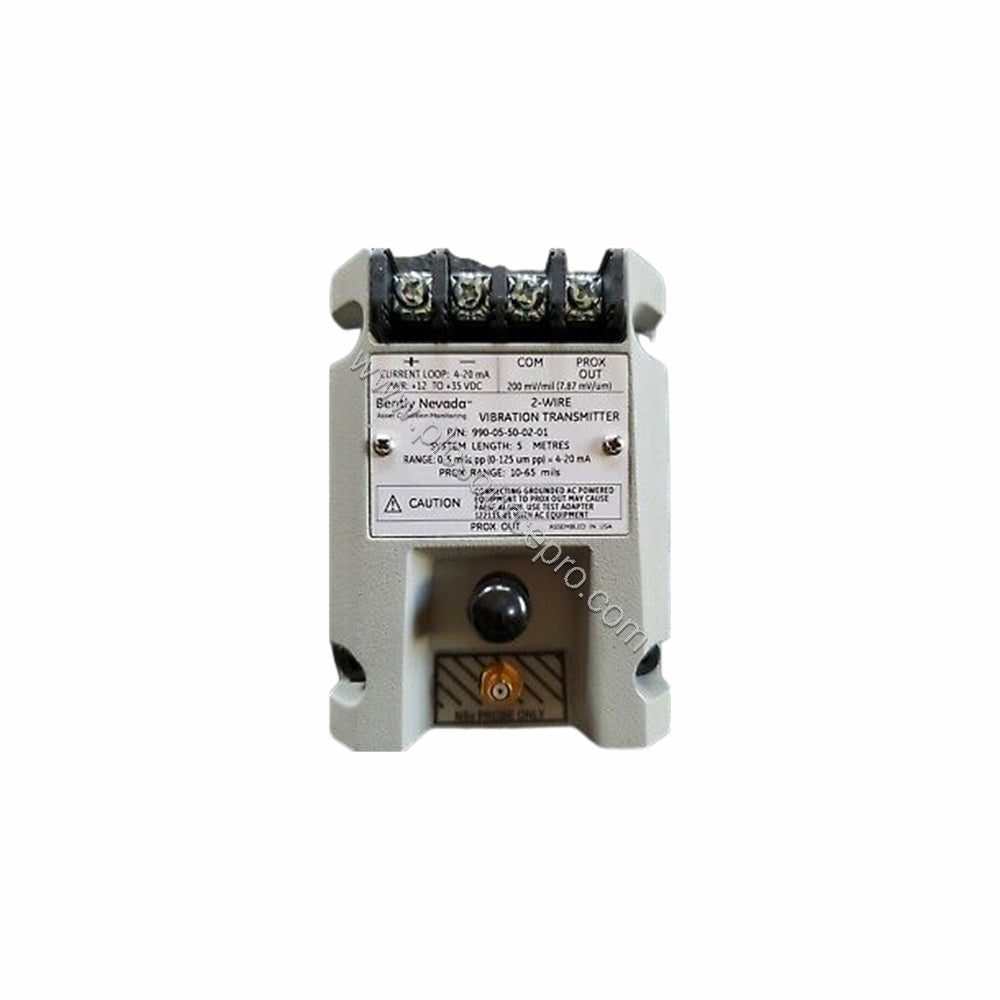

إن Bently Nevada 990-05-50-03-01 هو جهاز إرسال اهتزاز 990 مصمم لحماية الآلات الصناعية. تقبل وحدة الأتمتة الصناعية هذه مسبار تقارب 3300 NSv غير متصل وكابل تمديد، مما يحول اهتزاز العمود إلى إشارة 4-20 مللي أمبير. إنه بديل مثالي لأنظمة مراقبة الاهتزاز القديمة، حيث يوفر موثوقية معززة وسهولة في التركيب.
تفاصيل المواصفات الفنية
| المعلمة |
القيمة |
| خيار المقياس الكامل |
05: 0-5 ميل ذروة إلى ذروة (0-125 ميكرومتر ذروة إلى ذروة) |
| خيار طول النظام |
50: 5.0 متر (16.4 قدم) |
| خيار التركيب |
03: مشابك ومسامير DIN |
| خيار موافقة الوكالة |
01: مشابك سكة DIN مقاس 35 ملم |
| المدخلات |
يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد |
| الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| الحد الأقصى لمقاومة الحلقة |
1,000 Ω بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| دقة حلقة 4-20 مللي أمبير |
ضمن ±1.5% على مدى المقياس الكامل |
| فجوة المسبار |
0.5-1.75 ملم (20-55 ميل) من الهدف |
| استجابة التردد |
5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل |
| الحد الأدنى لحجم الهدف |
9.5 ملم (0.375 بوصة) قطر |
| طول سلك التوصيل |
الحد الأقصى 3 أمتار (10 أقدام) لإخراج مستشعر القرب (BNC) |
| الوزن |
0.43 كجم (0.9 رطل) |
تضمن هذه المواصفات أن Bently Nevada 990-05-50-03-01 يقدم قياسًا دقيقًا للاهتزاز للآلات الدوارة الحيوية. دقة الحلقة البالغة ±1.5% تضاف إلى عامل مقياس الزيادة Prox Out، مما يوفر بيانات موثوقة للصيانة التنبؤية.
التطبيقات
جهاز إرسال الاهتزاز 990 هذا مثالي لترقية أنظمة مراقبة الاهتزاز القديمة في التوربينات والضواغط والمضخات والمحركات. إنه يحل محل أجهزة إرسال Bently Nevada القديمة مباشرة دون الحاجة إلى تغييرات في الأسلاك، بفضل تكوينه ثنائي الأسلاك 4-20 مللي أمبير. استخدمه في المناطق غير الخطرة، أو مناطق Zone 2، أو مناطق Div 2 الخطرة مع مصدر طاقة 28 فولت. عامل الشكل الصغير والتركيب على سكة DIN يبسطان التركيب في اللوحات المزدحمة.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 990-05-50-03-01 باستخدام مشابك ومسامير DIN المضمنة (خيار التركيب 03). تأكد من أن مسبار 3300 NSv مفصول بين 0.5 و 1.75 مم من السطح المستهدف. قم بتوصيل المسبار وكابل التمديد بمدخل جهاز الإرسال. قم بتطبيق طاقة +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال. يتم توصيل مخرج 4-20 مللي أمبير على التوالي مع مقاومة حلقة تصل إلى 1,000 Ω. اضبط الصفر والمدى باستخدام موالفات خارجية غير متفاعلة. تحقق من فجوة المسبار والمدى الكامل قبل التشغيل.
الصيانة والموثوقية
يتطلب Bently Nevada 990-05-50-03-01 الحد الأدنى من الصيانة. تحقق دوريًا من فجوة المسبار وتوصيلات الكابلات. يحمي تحديد التيار (23 مللي أمبير نموذجي) من أعطال الحلقة. تعمل إشارة NOT OK على إجبار الإخراج على الانخفاض إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث عطل، مع استعادة تلقائية في غضون 2-3 ثوانٍ. وهذا يضمن التشغيل الآمن. لضمان الموثوقية على المدى الطويل، احتفظ بجهاز الإرسال في بيئة نظيفة وجافة ضمن نطاق درجة حرارته المحدد (غير مذكور صراحةً، ولكنه نموذجي للوحدات الصناعية).
دليل الاختيار ونصائح الشراء
عند استبدال جهاز إرسال اهتزاز موجود، تحقق من أن المدى الكامل (الخيار 05: 0-5 ميل ذروة إلى ذروة) يتطابق مع تطبيقك. يحدد خيار طول النظام (50: 5.0 متر) طول الكابل. تأكد من أن مسبارك من سلسلة 3300 NSv. للحصول على مشورة الخبراء بشأن التوافق أو لتقديم طلب، اتصل بـ ubest101، وهو مورد موثوق لقطع غيار الأتمتة الصناعية. يوفر Bently Nevada 990-05-50-03-01 مسار ترقية فعال من حيث التكلفة لحماية الآلات الحيوية.
