نظرة عامة على المنتج

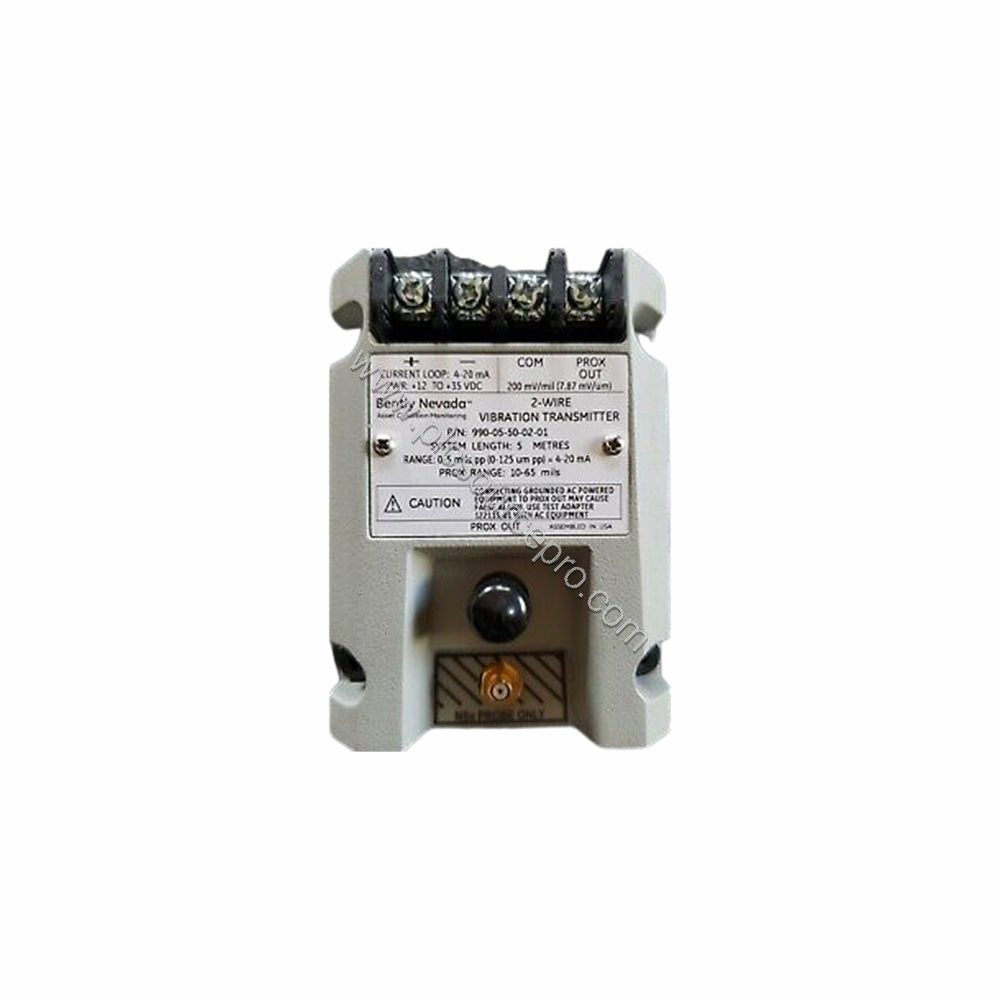

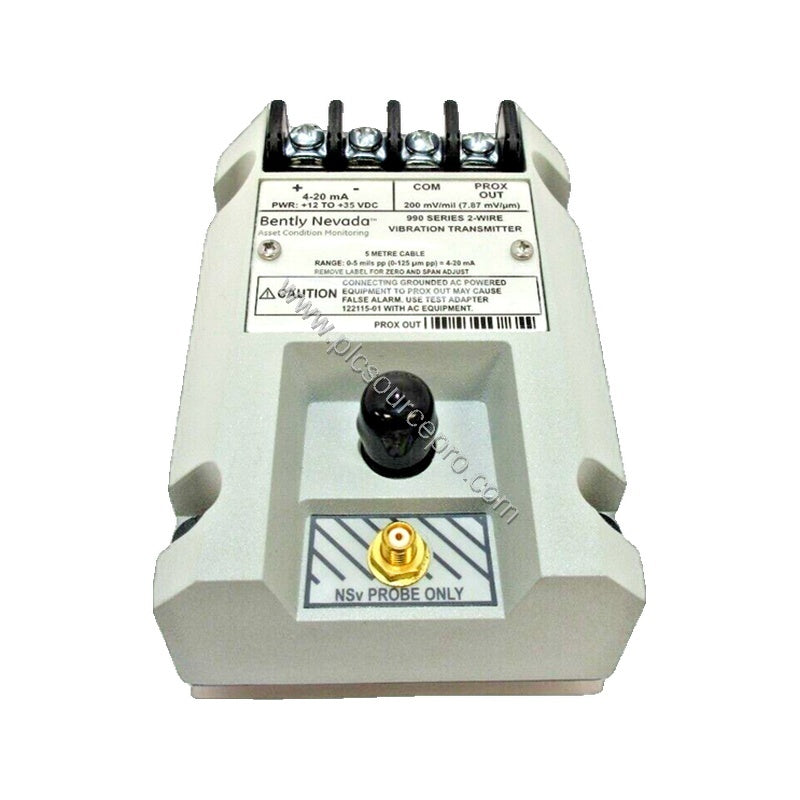

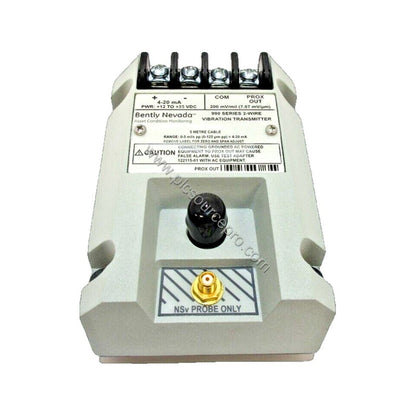

إن جهاز الإرسال الاهتزازي Bently Nevada 990-05-50-03-00 990 عبارة عن وحدة أتمتة صناعية دقيقة مصممة للمراقبة المستمرة لاهتزاز الآلات الدوارة. يقبل جهاز الإرسال Bently Nevada 990-05-50-03-00 مسبار تقارب 3300 NSv غير متصل وكابل تمديد، ويحول بيانات الاهتزاز إلى إشارة 4-20 مللي أمبير للتكامل مع أنظمة التحكم. مع خيار النطاق الكامل 0-5 ميل بيك بيك (0-125 ميكرومتر بيك بيك) وطول نظام يبلغ 5.0 أمتار (16.4 قدمًا)، يوفر 990-05-50-03-00 قياسات اهتزاز دقيقة وفي الوقت الفعلي للصيانة التنبؤية وحماية الماكينة.
تحليل المواصفات الفنية
يقدم Bently Nevada 990-05-50-03-00 معلمات أداء حرجة مشتقة من ورقة البيانات الخاصة به:
-
الإدخال: يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد واحد.
-
متطلبات الطاقة: إدخال +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
-
دقة حلقة 4-20 مللي أمبير: ضمن ±1.5% على مدى النطاق الكامل المحدد (0-5 ميل). يتم قياس الدقة من إدخال إشارة TEST إلى الجهد عبر حمل 250 أوم، باستثناء عامل مقياس الزيادة لمخرج القرب.
-
الحد الأقصى لمقاومة الحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير عادةً.
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل.
-
غير موافق/إلغاء الإشارة: ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية بعد حدوث خطأ، ويعود في غضون 2-3 ثوانٍ بعد الإزالة.
-
الوزن: 0.43 كجم (0.9 رطل).
تطبيقات الصناعة
يعتبر Bently Nevada 990-05-50-03-00 مثاليًا لمراقبة الاهتزاز في التوربينات والضواغط والمضخات والمراوح حيث يقلل الكشف المبكر عن الأعطال من وقت التوقف غير المخطط له. يضمن ميزة إلغاء إشارة عدم الموافقة السريعة استجابة سريعة لأعطال المسبار أو فقدان الهدف، مما يمنع الإنذارات الكاذبة في الحلقات الحيوية. يتناسب نطاق القياس الكامل 0-5 ميل مع الآلات ذات الإزاحة الصغيرة مثل الضواغط الطاردة المركزية عالية السرعة.
إرشادات التثبيت والإعداد
قم بتركيب Bently Nevada 990-05-50-03-00 باستخدام مشابك ومسامير DIN (خيار التركيب 03). يجب ضبط فجوة المسبار بين 0.5 مم و 1.75 مم (20-55 ميل) من الهدف لضمان نطاق القياس الكامل. قم بتوصيل جهاز الإرسال في حلقة ثنائية الأسلاك 4-20 مللي أمبير بحد أقصى لمقاومة الحلقة يبلغ 1,000 أوم (بما في ذلك الكابل) عند 35 فولت تيار مستمر. بالنسبة لمخرج مستشعر القرب (موصل BNC)، حافظ على مسافة الكابل أقل من 3 أمتار (10 أقدام). تعتبر مناطق غير الخطرة، المنطقة 2، أو القسم 2 مقبولة مع مصدر طاقة 28 فولت.
الصيانة والموثوقية
تضمن عمليات فحص المعايرة الدورية لتعديلات الصفر والنطاق دقة طويلة الأجل. تعمل التعديلات غير المتفاعلة على تبسيط إعادة المعايرة الميدانية. يحمي تحديد تيار جهاز الإرسال (23 مللي أمبير عادةً) من أعطال الحلقة، بينما ينبه إلغاء الإشارة السريع في ظروف عدم الموافقة المشغلين إلى تدهور المسبار. تم تصميم وحدة Bently Nevada 990-05-50-03-00 هذه لتحقيق موثوقية عالية في تطبيقات المراقبة المستمرة، مما يقلل من تكاليف الصيانة الإجمالية.
دليل الاختيار ونصائح الشراء
عند طلب Bently Nevada 990-05-50-03-00، تأكد من خيار النطاق الكامل (05 = 0-5 ميل)، وطول النظام (5 = 5.0 أمتار)، والتركيب (03 = مشابك/مسامير DIN)، وموافقة الوكالة (00 = غير مطلوب). يتطلب جهاز الإرسال مسبار تقارب 3300 NSv متوافق وكابل تمديد (يباع بشكل منفصل). للحصول على قطع غيار Bently Nevada الأصلية وخدمة موثوقة، قم بزيارة PLC Source PRO على www.plcsourcepro.com.
