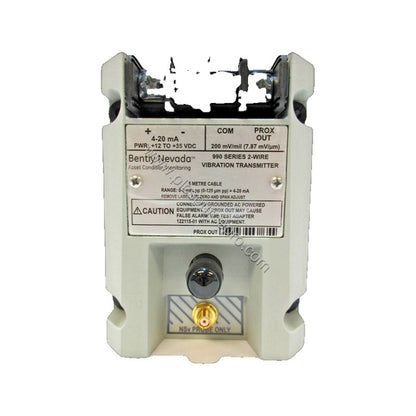

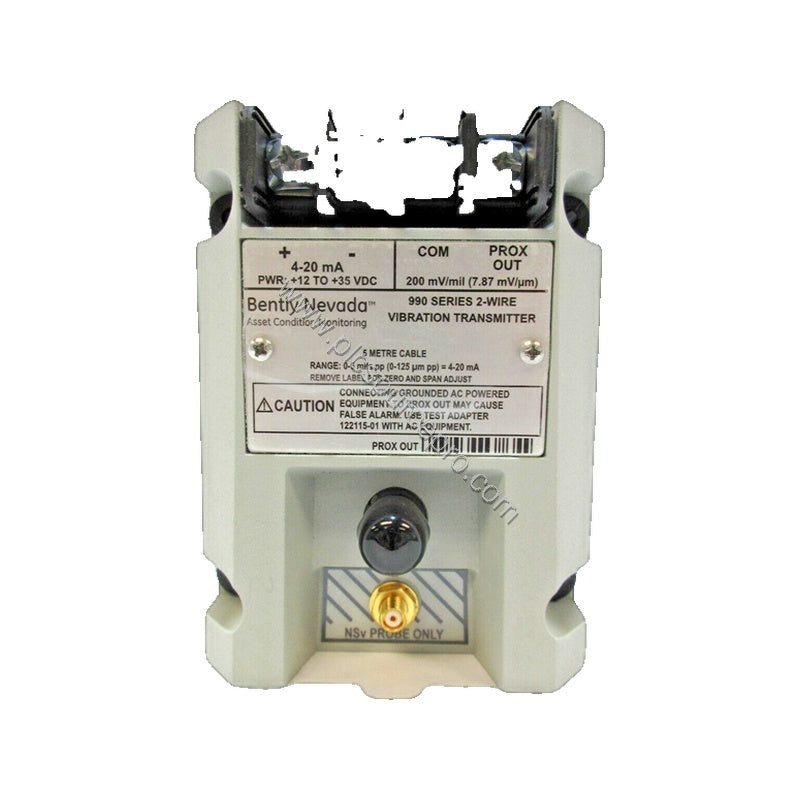

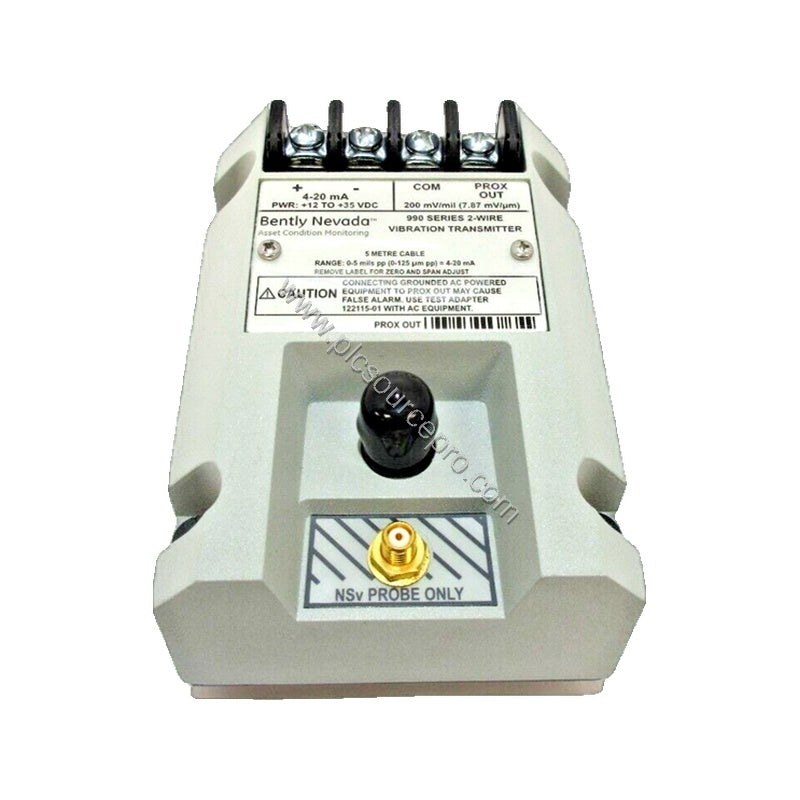

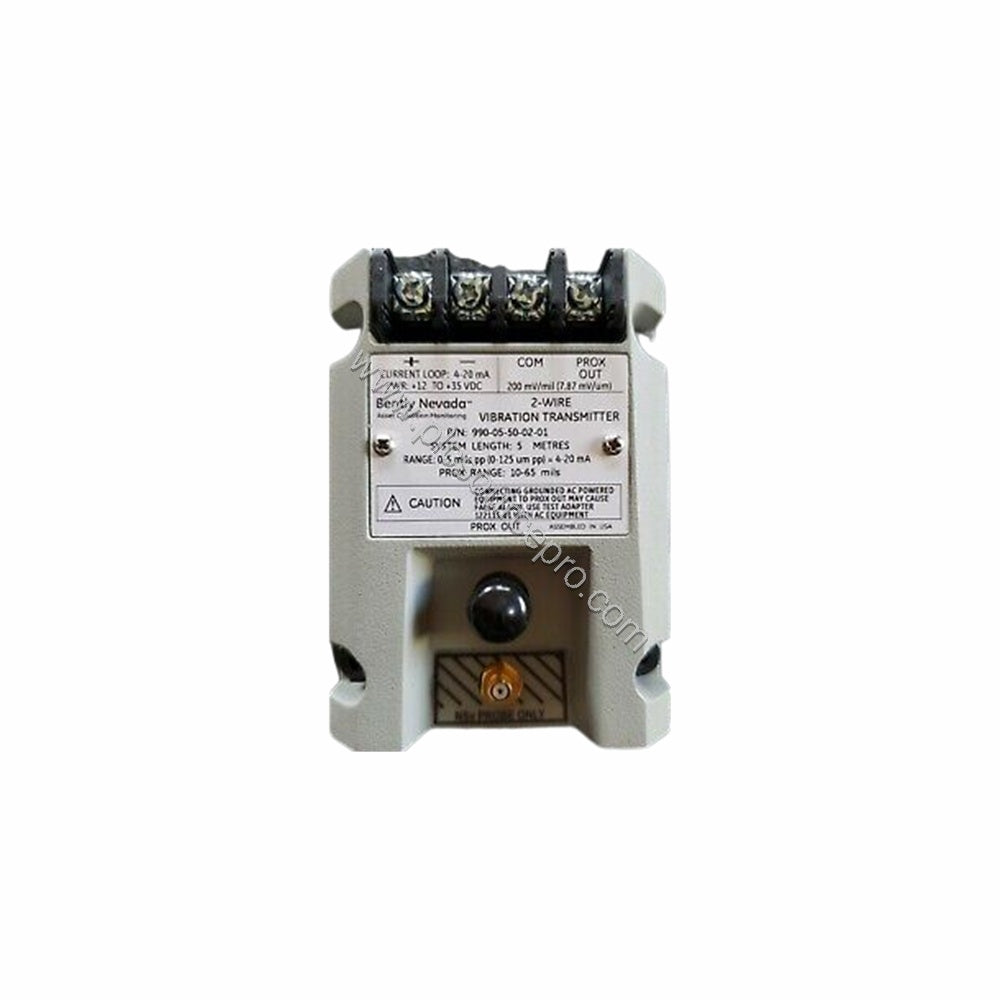

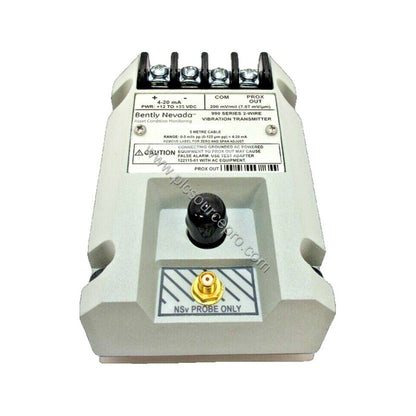

نظرة عامة على المنتج: جهاز إرسال الاهتزازات Bently Nevada 990-05-50-02-CN
عندما تهدد توقفات الآلات غير المخطط لها وقت تشغيل الإنتاج، يوفر جهاز Bently Nevada 990-05-50-02-CN مراقبة موثوقة للاهتزازات والكشف المبكر عن الأعطال. تم تصميم جهاز إرسال الاهتزازات 990 هذا للقياس المستمر لاهتزازات العمود في الآلات الدوارة مثل التوربينات والضواغط والمضخات. وبصفته مكونًا أساسيًا للأتمتة الصناعية، يستقبل جهاز 990-05-50-02-CN المدخلات من مجس القرب 3300 NSv غير المتصل ويوفر مخرجًا 4-20 مللي أمبير متناسبًا مع سعة الاهتزاز.
تحليل المواصفات الفنية
يقدم جهاز Bently Nevada 990-05-50-02-CN معلمات حاسمة تضمن التشغيل الدقيق والموثوق:
-
المدخل: يقبل مجس قرب 3300 NSv غير متصل واحدًا مع كابل تمديد.
-
متطلبات الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
-
المخرج: 4-20 مللي أمبير على نطاق كامل محدد (0-5 ميل بيكسل أو 0-125 ميكرومتر بيكسل) في تكوين سلكين.
-
دقة الحلقة: ±1.5% من نطاق المقياس الكامل (إضافة إلى عامل مقياس الزيادة لمخرج القرب).
-
استجابة التردد: 5 هرتز إلى 6000 هرتز +0، -3 ديسيبل.
-
فجوة المجس: 0.5 إلى 1.75 ملم (20 إلى 55 ميل) من الهدف.
-
تحديد التيار: 23 مللي أمبير نموذجي.
-
غير موافق/إلغاء الإشارة: ينخفض المخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند حدوث عطل؛ ويستعيد في غضون 2-3 ثوانٍ بعد إزالة العطل.
تطبيقات في العالم الحقيقي
يعد 990-05-50-02-CN مثاليًا لمراقبة المعدات الدوارة الحيوية. تشمل التطبيقات النموذجية:
-
ضواغط طرد مركزي: اكتشاف اهتزازات العمود الشعاعية لمنع الفشل الكارثي.
-
توربينات بخارية: مراقبة اهتزازات المحامل للبحث عن علامات مبكرة لعدم التوازن أو عدم المحاذاة.
-
مضخات صناعية: ضمان التشغيل المستمر من خلال توفير تحذير في الوقت المناسب قبل حدوث الضرر.
بفضل استجابته السريعة لحالة "غير موافق"، يساعد Bently Nevada 990-05-50-02-CN على تقليل وقت التوقف عن العمل وتكاليف الإصلاح.
إرشادات التثبيت والإعداد
يضمن التثبيت الصحيح الأداء الموثوق به. يستخدم 990-05-50-02-CN خيار تثبيت على لوحة (براغي M6). خطوات الإعداد الرئيسية:
-
فجوة المجس: اضبط المجس غير المتصل على فجوة بين 0.5 و 1.75 ملم من العمود المستهدف.
-
طول سلك التوصيل: 3 أمتار كحد أقصى (10 أقدام) لإخراج مستشعر القرب عبر موصل BNC.
-
توصيل الحلقة: قم بتوصيل جهاز الإرسال في حلقة ذات سلكين؛ تأكد من أن إجمالي مقاومة الحلقة لا يتجاوز 1,000 أوم عند 35 فولت تيار مستمر.
-
الصفر والمدى: استخدم تعديلات خارجية غير متفاعلة لمعايرة الإخراج.
استكشاف الأخطاء الشائعة وإصلاحها
يتضمن Bently Nevada 990-05-50-02-CN تشخيصات مدمجة لتبسيط استكشاف الأخطاء وإصلاحها. في حالة حدوث عطل، ينخفض خرج الإشارة إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، مما يشير إلى حالة "غير موافق". تتيح هذه الاستجابة السريعة اتخاذ إجراء تصحيحي فوري. بعد إزالة العطل، يستعيد الإخراج في غضون 2-3 ثوانٍ. تشمل المشكلات الشائعة فجوة المجس غير الصحيحة أو مقاومة الحلقة التي تتجاوز الحدود. تحقق دائمًا من الفجوة ومقاومة الحلقة وفقًا للمواصفات.
