مقدمة المنتج

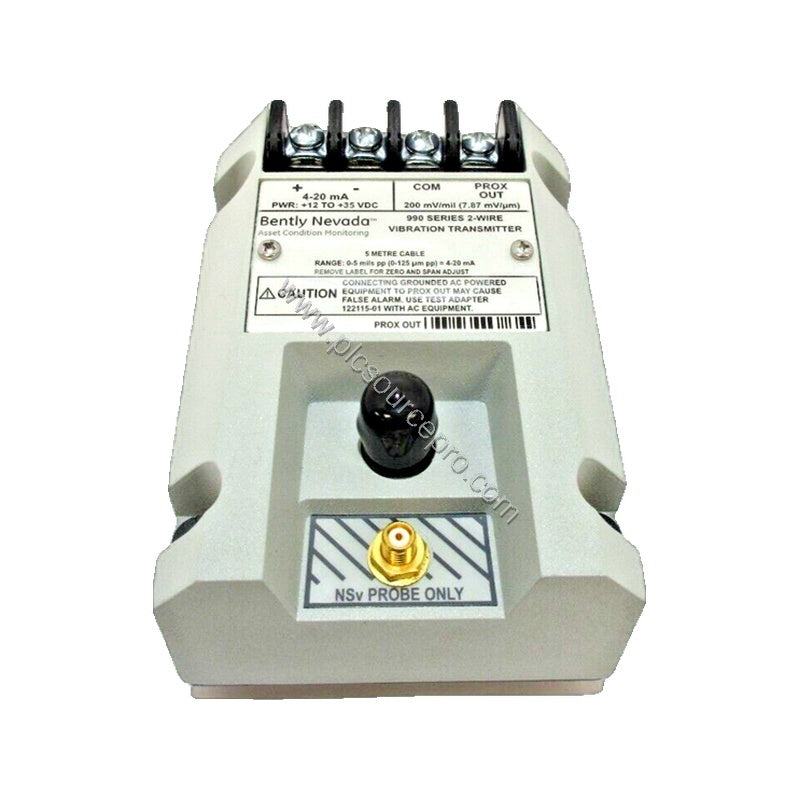

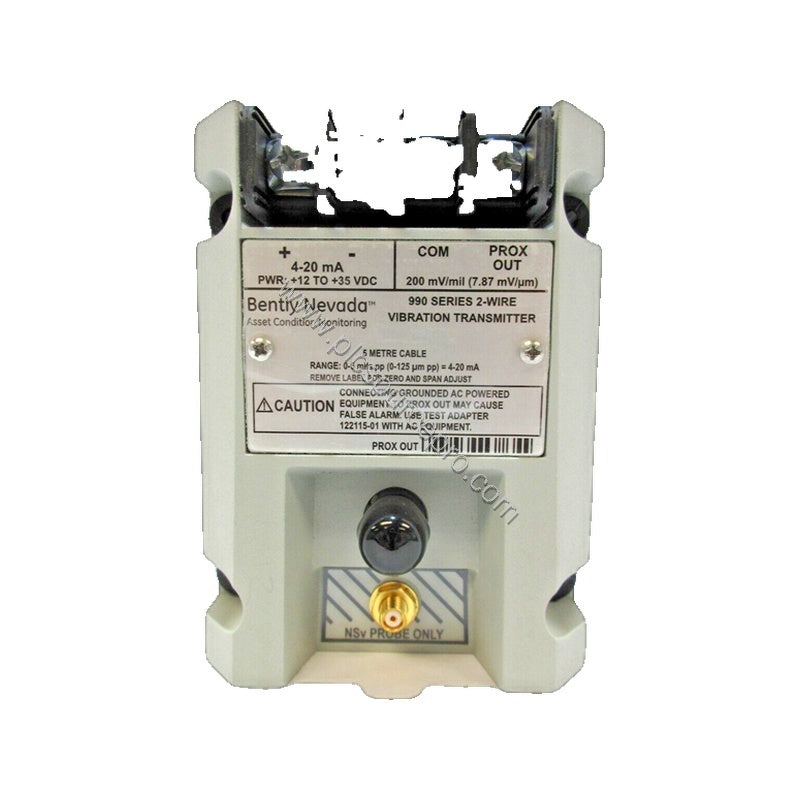

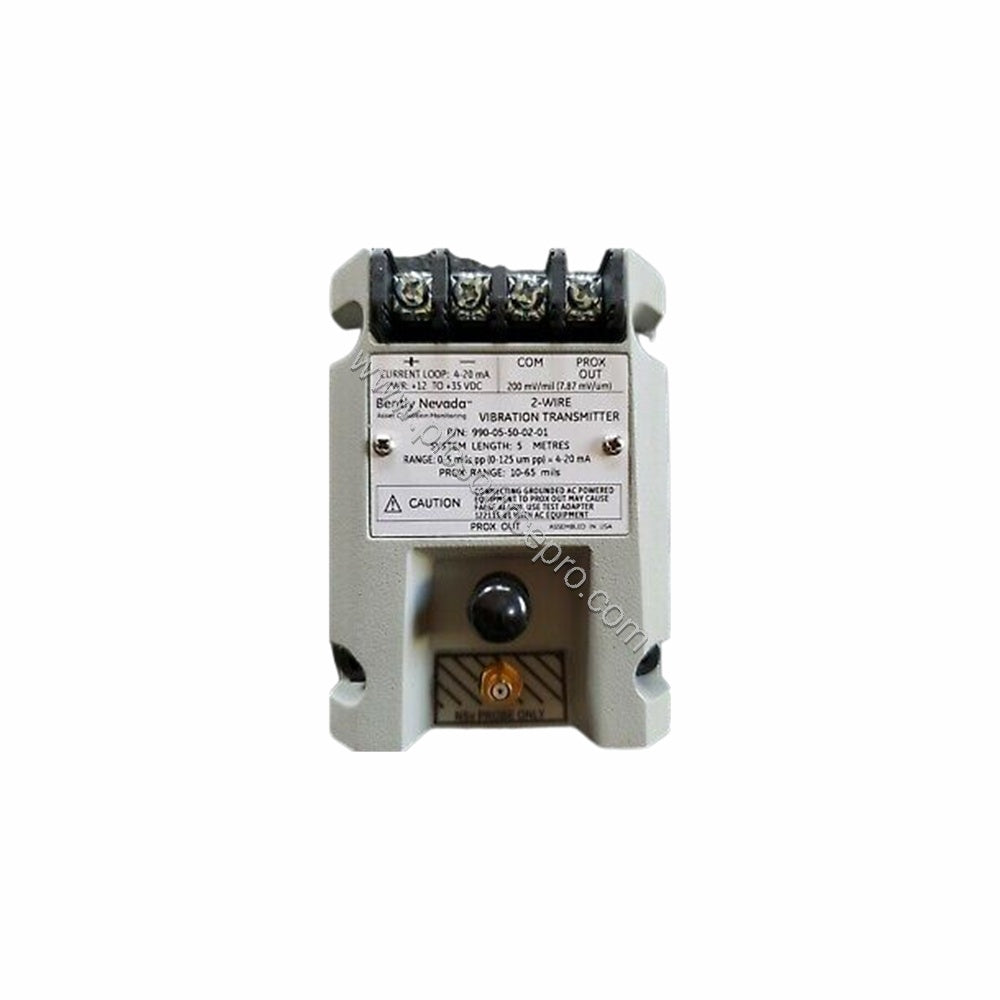

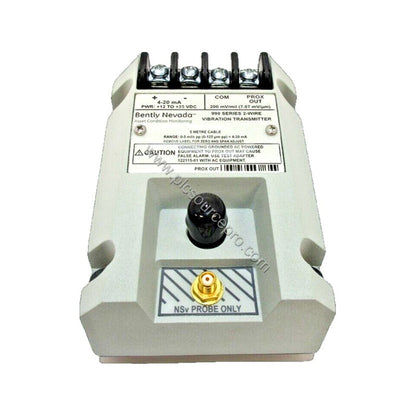

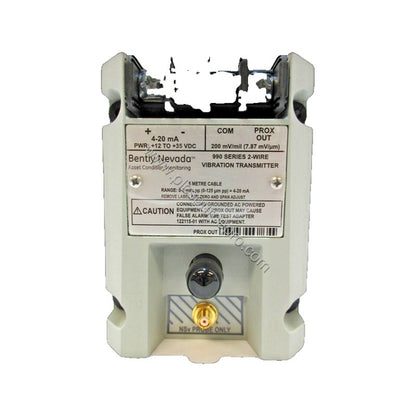

عندما تهدد الاهتزازات غير المتوقعة جاهزية الآلات للعمل، يوفر جهاز Bently Nevada 990-05-50-02-05 مراقبة دقيقة لاهتزاز العمود. يقبل جهاز الإرسال الاهتزازي 990 هذا مجس التقارب 3300 NSv ويوفر خرجًا من 4 إلى 20 مللي أمبير متناسبًا مع الإزاحة من الذروة إلى الذروة. تم تصميمه من أجل الموثوقية، ويتضمن وظيفة "غير موافق/إلغاء الإشارة" التي تدفع الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث خطأ، مما يتيح إجراءات إيقاف التشغيل السريع.
تحليل المواصفات الفنية
يأتي جهاز Bently Nevada 990-05-50-02-05 بخيار نطاق كامل 05 (0-5 ميلز pp، 0-125 ميكرومتر pp) وخيار طول النظام 50 (5.0 أمتار، 16.4 قدم). يتم تركيبه باستخدام مسامير حاجز (الخيار 02). تشمل المواصفات الرئيسية ما يلي:
-
مصدر الطاقة: دخل +12 إلى +35 فولت تيار مستمر في طرف جهاز الإرسال.
-
خرج 4-20 مللي أمبير: على مدى النطاق الكامل المحدد في تكوين سلكين.
-
دقة الحلقة: ضمن ±1.5% على مدى النطاق الكامل (إضافة إلى عامل مقياس الزيادة في خرج التقارب).
-
أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير نموذجي.
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل.
-
فجوة المجس: يجب ضبطها بين 0.5 و 1.75 ملم (20 إلى 55 ميلز).
-
الحد الأدنى لحجم الهدف: 9.5 ملم (0.375 بوصة) قطر.
-
الوزن: 0.43 كجم (0.9 رطل).
-
موافقات الوكالات: CSA Division 2، ATEX Zone 0، ATEX Zone 2، وموافقة ABS البحرية.
تتميز الوحدة أيضًا بتعديلات خارجية غير متفاعلة للصفر والمدى، وتضمن دائرة "غير موافق/إلغاء الإشارة" انخفاض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حالة الخطأ، واستعادته تلقائيًا بعد 2-3 ثوانٍ من زوال الخطأ.
تطبيقات الصناعة
في الآلات التوربينية والضواغط والمضخات، يوفر جهاز Bently Nevada 990-05-50-02-05 مراقبة مستمرة للاهتزازات. بفضل موافقات ATEX Zone 0 و Zone 2، فإنه مناسب للبيئات الخطرة مثل مصافي النفط والغاز ومحطات الكيماويات. يسمح خيار طول النظام البالغ 5.0 أمتار بوضع مرن للمجس حتى في مجموعات الآلات الكبيرة. يندمج خرج 4-20 مللي أمبير مباشرة مع أنظمة DCS أو PLCs أو أنظمة مراقبة الاهتزاز للمراقبة في الوقت الفعلي والتنبؤ بالصيانة.
إرشادات التركيب والإعداد
قم بتركيب جهاز Bently Nevada 990-05-50-02-05 باستخدام مسامير الحاجز المتوفرة. تأكد من أن مجس التقارب (3300 NSv) مفصول بين 0.5 و 1.75 ملم عن العمود المستهدف لتحقيق النطاق الكامل. قم بتوصيل المجس وكابل التمديد بجهاز الإرسال. قم بتزويد الوحدة بطاقة من +12 إلى +35 فولت تيار مستمر في طرف جهاز الإرسال. بالنسبة لخرج مستشعر التقارب (موصل BNC)، قم بتقييد طول سلك التوصيل إلى 3 أمتار (10 أقدام). بعد التركيب، قم بإجراء فحص معايرة عبر مدخل الاختبار للتحقق من الدقة عبر مقاومة الحلقة المحددة (يوصى بـ 250 أوم للاختبار).
استكشاف الأخطاء الشائعة وحلها
إذا انخفضت إشارة الخرج إلى أقل من 3.6 مللي أمبير، فقد اكتشف جهاز Bently Nevada 990-05-50-02-05 حالة "غير موافق". تشمل الأسباب الشائعة فجوة المجس المفرطة أو أعطال الكابلات أو عدم انتظام سطح الهدف. تحقق من أن فجوة المجس تتراوح بين 0.5 و 1.75 ملم وأن كابل التمديد مثبت بشكل صحيح. تستعيد الوحدة الخرج تلقائيًا بعد 2-3 ثوانٍ من زوال الخطأ. بالنسبة لانحراف الصفر، استخدم التعديلات الخارجية غير المتفاعلة. إذا تجاوزت مقاومة الحلقة 1,000 أوم عند 35 فولت تيار مستمر، فقد لا يدفع جهاز الإرسال 20 مللي أمبير بالكامل؛ قلل مقاومة الحلقة أو زد جهد الإمداد حتى 35 فولت تيار مستمر.
دليل الاختيار ونصائح الشراء
قبل شراء جهاز Bently Nevada 990-05-50-02-05، تحقق من أن خيار النطاق الكامل (05)، وطول النظام (50)، وخيار التركيب (02) تتطابق مع متطلبات تطبيقك. قم بتأكيد احتياجات موافقات الوكالة: CSA Division 2، ATEX Zone 0، ATEX Zone 2، أو ABS البحرية. بالنسبة للوحدات البديلة، تأكد من التوافق مع مجسات 3300 NSv وكابلات التمديد الموجودة. تقدم PLC Source PRO قطع غيار Bently Nevada أصلية مع شحن سريع. اتصل بـ ubest101 للاستفسار عن التوفر والدعم الفني بخصوص 990-05-50-02-05.
