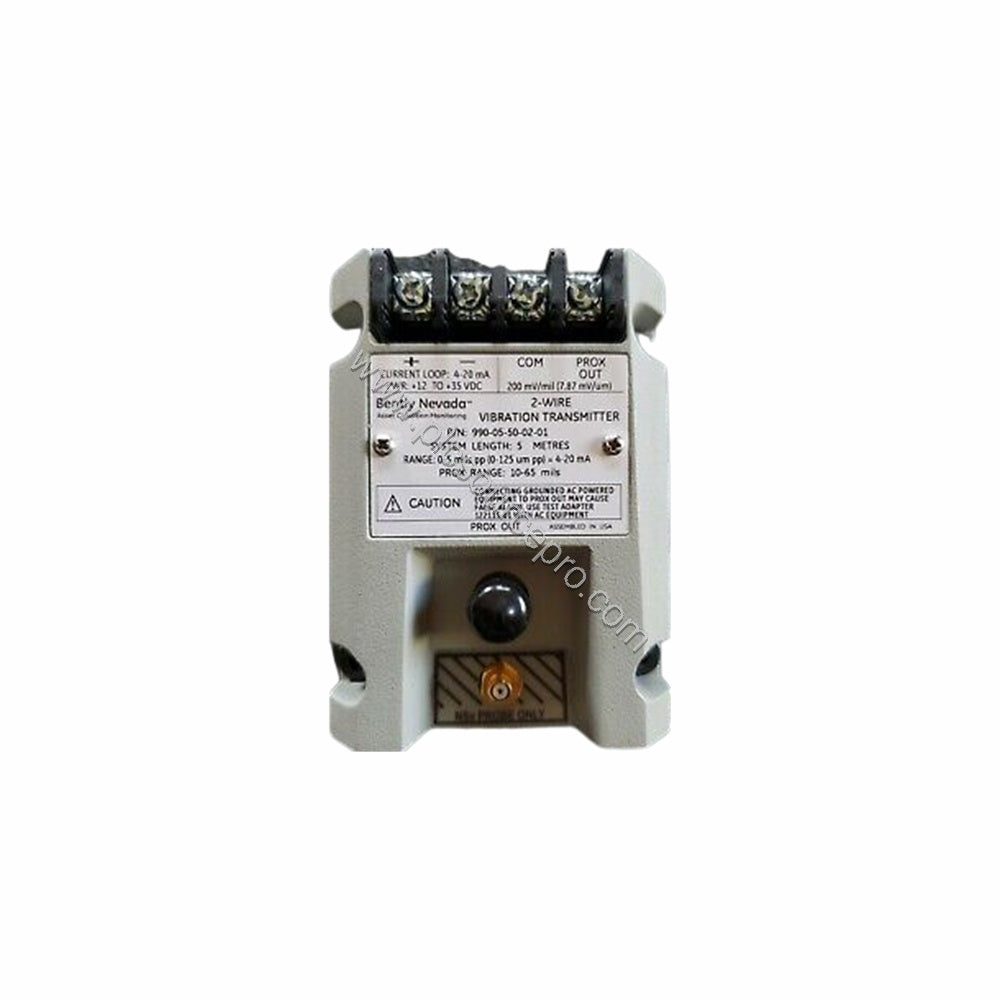

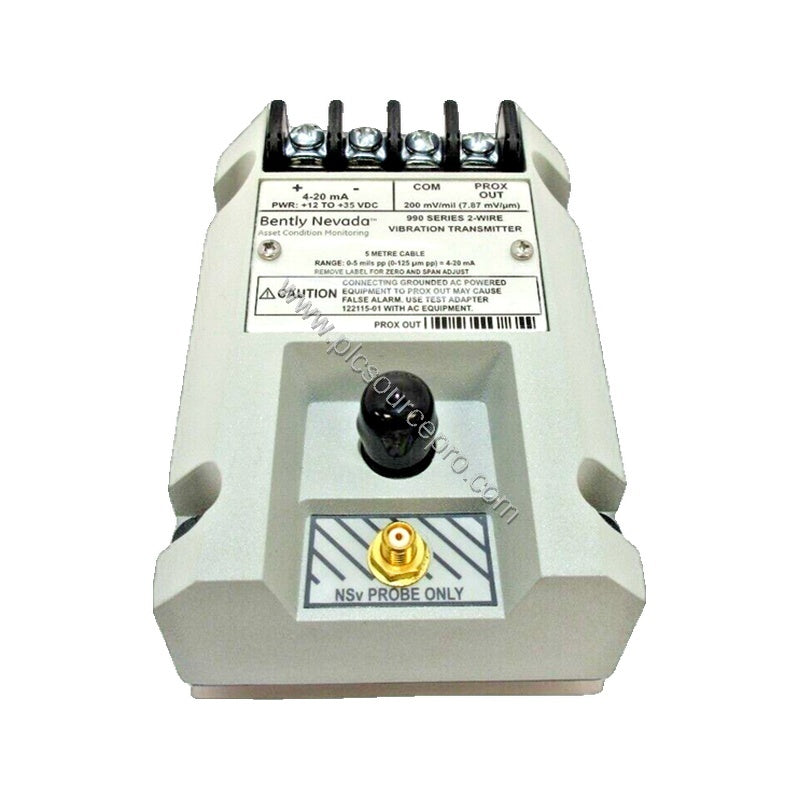

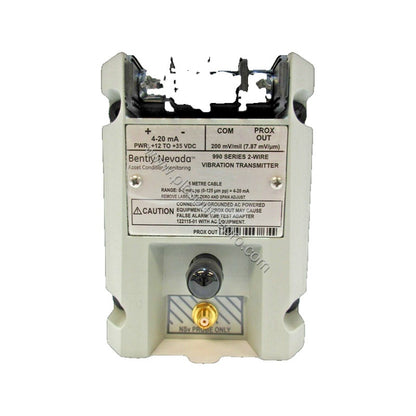

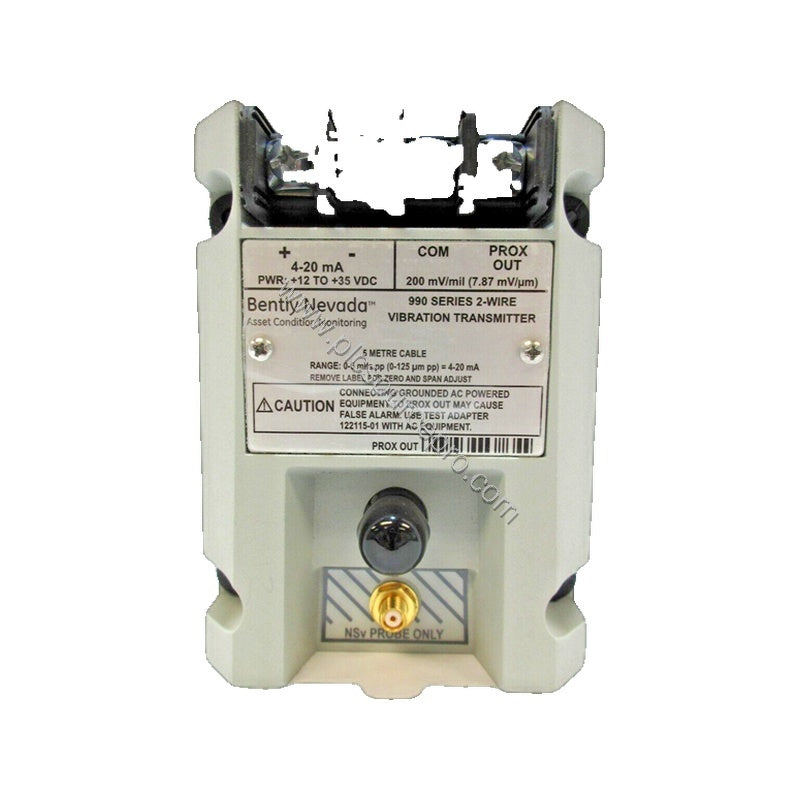

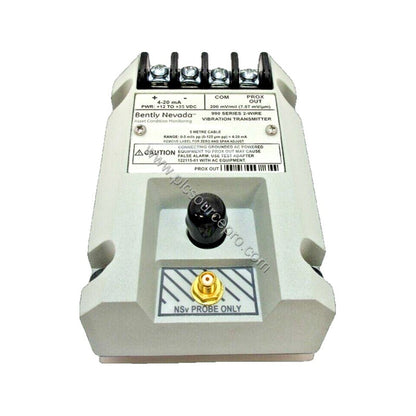

وحدة الأتمتة الصناعية بنتلـي نيفادا 990-05-50-01-01

مقدمة عن المنتج

عندما تتجاوز اهتزازات الآلات الحدود الآمنة، يمكن أن يؤدي ذلك إلى توقف غير مخطط له وأضرار مكلفة. يوفر جهاز إرسال الاهتزازات Bently Nevada 990-05-50-01-01 990 مراقبة موثوقة في الوقت الفعلي لحماية معداتك الدوارة. تقبل وحدة الأتمتة الصناعية هذه مسبار تقارب واحد غير متصل 3300 NSv وكابل تمديد، محولاً الاهتزاز إلى إشارة 4-20 مللي أمبير لدمجها مع PLC أو DCS. صمم جهاز 990-05-50-01-01 للمواقع الخطرة CSA Division 2، وهو حل متين ومُجرب ميدانياً للمراقبة المستمرة للاهتزازات.

تفاصيل المواصفات الفنية

تشمل المعلمات الرئيسية لجهاز Bently Nevada 990-05-50-01-01 ما يلي:

• خيار النطاق الكامل: 0-5 mils pp (0-125 μm pp)
• طول النظام: 5.0 أمتار (16.4 قدم)
• التركيب: مشابك قضبان DIN مقاس 35 ملم
• متطلبات الطاقة: دخل +12 إلى +35 Vdc في طرف جهاز الإرسال
• إشارة الخرج: 4-20 mAdc عبر نطاق المقياس الكامل في تكوين سلكين
• دقة الحلقة: ضمن ±1.5% (إضافة إلى عامل مقياس الزيادة في خرج التقارب)
• استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل
• الحد الأقصى لمقاومة الحلقة: 1,000 أوم عند 35 Vdc
• تحديد التيار: 23 مللي أمبير نموذجي
• فجوة المسبار: 0.5 إلى 1.75 ملم (20 إلى 55 ميل) للنطاق الكامل
• الوزن: 0.43 كجم (0.9 رطل)

تفرض وظيفة NOT OK/signal defeat خرجًا أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية عند اكتشاف عطل، وتستعيد الإشارة في غضون 2-3 ثوانٍ بعد التصفية. وهذا يحمي الأنظمة النهائية من القراءات الخاطئة.

التطبيقات وحالات الاستخدام

يتفوق جهاز Bently Nevada 990-05-50-01-01 في البيئات التي يكون فيها الكشف المبكر عن الاهتزازات أمرًا حاسمًا. تشمل التطبيقات النموذجية ما يلي:

• المضخات والضواغط: مراقبة اهتزاز العمود لمنع فشل المحمل والتوقفات غير المخطط لها.
• أنظمة المراوح والنافخات: اكتشاف عدم التوازن أو عدم المحاذاة قبل أن يتسببا في أضرار هيكلية.
• الآلات التوربينية: توفير بيانات اهتزاز مستمرة لتحليلات الأداء والصيانة التنبؤية.

نظرًا لموافقته CSA Division 2، يعتبر جهاز 990-05-50-01-01 مثاليًا لمنشآت النفط والغاز والكيماويات وغيرها من المناطق الخطرة.

إرشادات التثبيت والإعداد

قم بتركيب جهاز Bently Nevada 990-05-50-01-01 باستخدام مشابك قضبان DIN مقاس 35 ملم المرفقة. تأكد من أن فجوة مسبار التقارب تتراوح بين 0.5 و1.75 ملم (20-55 ميل) من السطح المستهدف لتحقيق نطاق كامل. يتطلب جهاز الإرسال مصدر طاقة +12 إلى +35 Vdc عند أطرافه؛ تحقق من القطبية وتأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 Vdc. يجب ألا يتجاوز طول السلك من مخرج مستشعر القرب (موصل BNC) 3 أمتار (10 أقدام). استخدم كابلًا محميًا في البيئات الصاخبة للحفاظ على سلامة الإشارة.

استكشاف الأخطاء الشائعة وحلها

غالبًا ما تنبع المشكلات الشائعة في أجهزة إرسال الاهتزازات من فجوة المسبار غير الصحيحة أو تقلبات مصدر الطاقة. يشتمل جهاز Bently Nevada 990-05-50-01-01 على وظيفة NOT OK/signal defeat التي تدفع الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكرو ثانية في حالة حدوث عطل - مثل تلف المسبار أو فقدان الطاقة. يمنع هذا التفاعل الفوري أجهزة التحكم من التصرف بناءً على بيانات خاطئة. إذا ظل الخرج عند 4 مللي أمبير أو أقل، فتحقق من فجوة المسبار وتأكد من أن مصدر الطاقة ضمن +12 إلى +35 Vdc. يحمي تحديد التيار في جهاز الإرسال عند 23 مللي أمبير النموذجي من قصر الدوائر. لاحتياجات الاستبدال أو الترقية، اتصل بـ PLC Source PRO (قم بزيارة ubest101) للحصول على مخزون أصلي من Bently Nevada 990-05-50-01-01.
