مقدمة

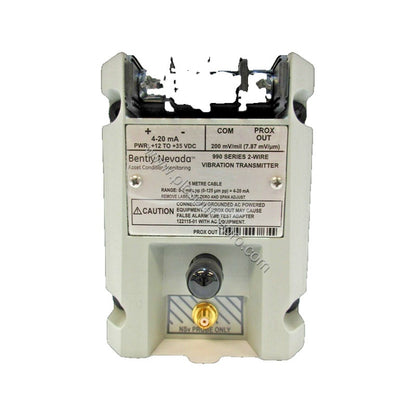

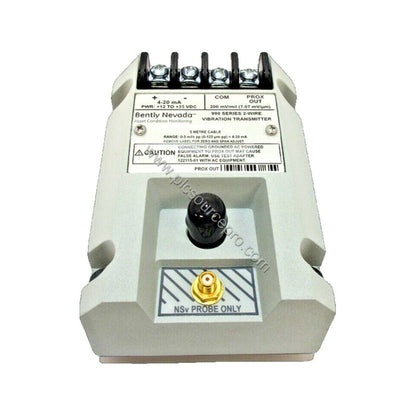

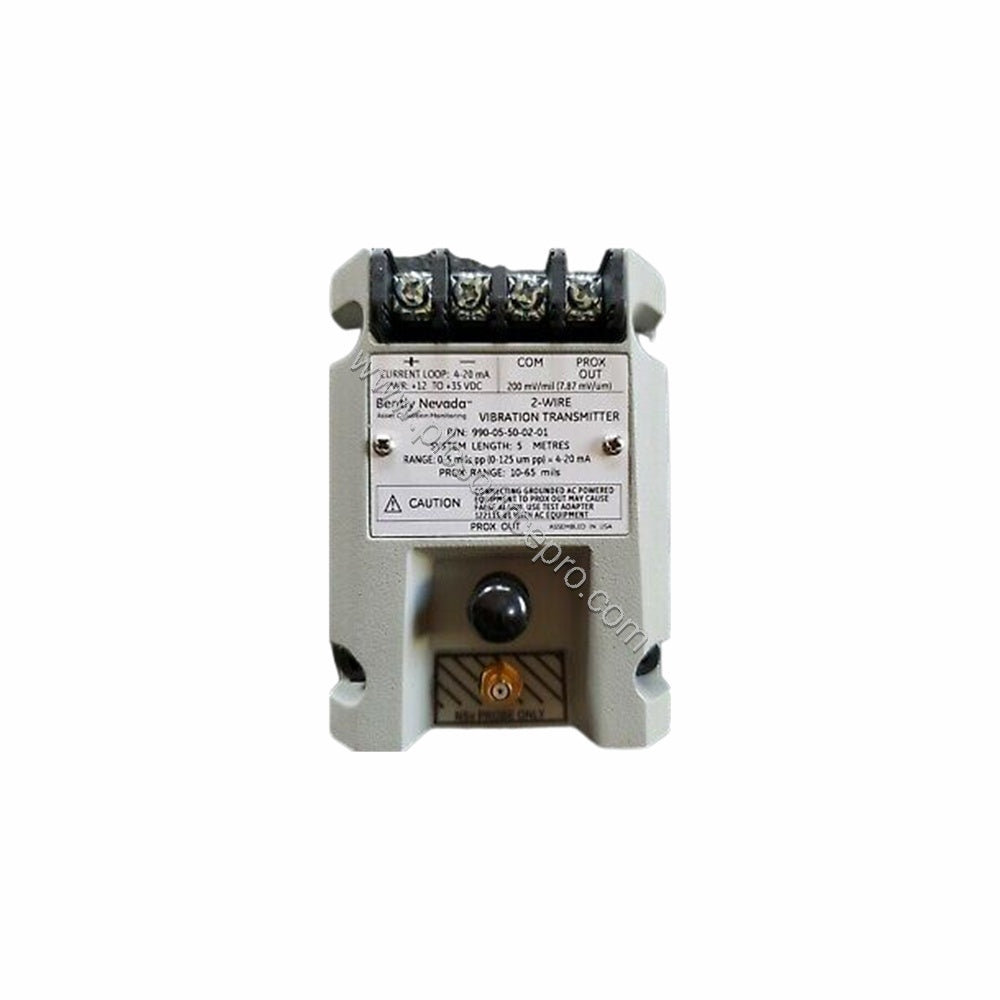

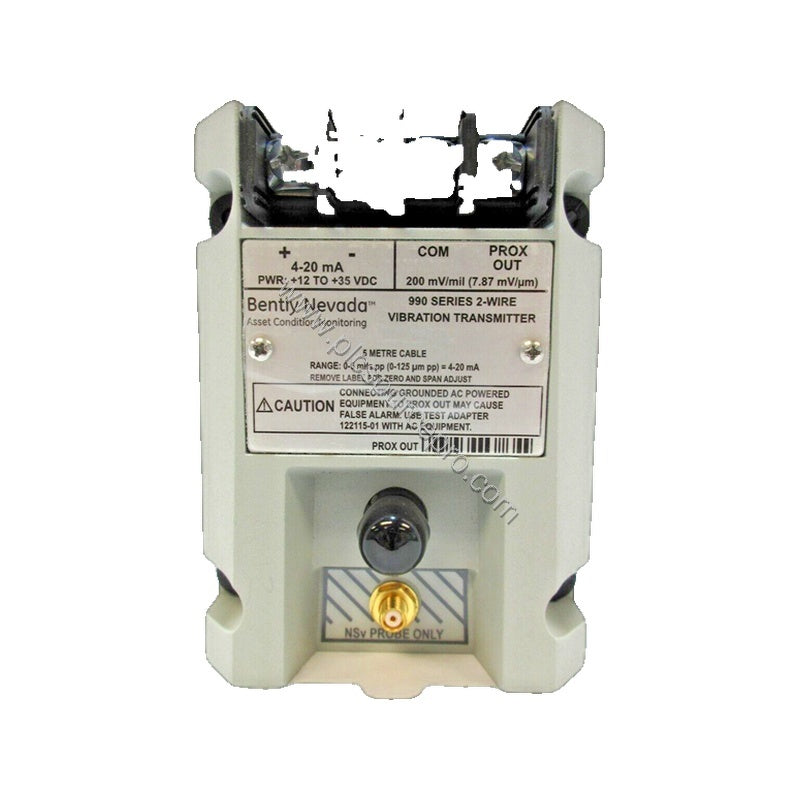

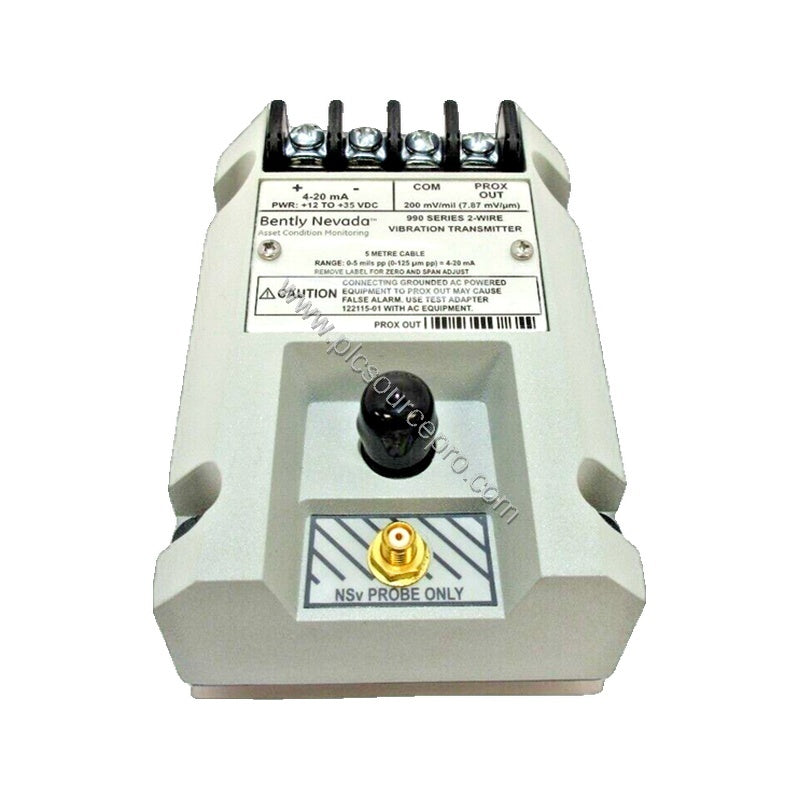

عندما يتجاوز اهتزاز الآلات الحدود الآمنة، يوفر Bently Nevada 990-05-50-01-00 ردود فعل فورية ودقيقة. يقوم مرسل الاهتزاز 990 هذا بتحويل إشارات مسبار القرب إلى خرج خطي 4-20 مللي أمبير، مما يتيح المراقبة المستمرة للمعدات الدوارة. تم تصميمه للأتمتة الصناعية، ويقبل مسبار تقارب 3300 NSv غير متلامس وكابل تمديد، مما يوفر بيانات حاسمة للصيانة التنبؤية.
المواصفات الفنية
يوفر Bently Nevada 990-05-50-01-00 مواصفات دقيقة مصممة لمراقبة الاهتزاز:
-
خيار النطاق الكامل: 05 = 0-5 مل بوصة (0-125 ميكرومتر بوصة)
-
طول النظام: 5 = 0-5.0 متر (16.4 قدم)
-
التركيب: مشابك قضيب DIN مقاس 35 مم
-
الإدخال: يقبل مسبار 3300 NSv غير متلامس وكابل تمديد
-
الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف المرسل
-
الإخراج: 4-20 مللي أمبير تيار مستمر عبر نطاق القياس الكامل، تكوين سلكين
-
دقة الحلقة: ضمن ±1.5% من نطاق القياس الكامل (مقاس عبر 250 أوم)
-
الحد الأقصى لمقاومة الحلقة: 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
استجابة التردد: 5 هرتز إلى 6000 هرتز +0، -3 ديسيبل
-
فجوة المسبار: 0.5-1.75 مم (20-55 ميل)
-
الحد الأدنى لحجم الهدف: قطر 9.5 مم (0.375 بوصة)
-
طول سلك التوصيل: 3 أمتار كحد أقصى (10 أقدام) من مخرج مستشعر القرب (BNC)
-
غير موافق/إلغاء الإشارة: الخرج <3.6 مللي أمبير في غضون 100 ميكروثانية؛ يستعيد في 2-3 ثوانٍ
-
الوزن: 0.43 كجم (0.9 رطل)
تطبيقات الصناعة
يعد Bently Nevada 990-05-50-01-00 مثاليًا لمراقبة الاهتزاز في الآلات الدوارة الحيوية مثل التوربينات والضواغط والمضخات. في مرافق النفط والغاز، يكتشف تآكل المحامل المبكر أو عدم التوازن، مما يمنع الأعطال الكارثية. وبالمثل، في محطات توليد الطاقة، يوفر هذا المرسل بيانات في الوقت الفعلي عن اهتزاز العمود، مما يتيح الصيانة القائمة على الحالة. نطاقه 0-5 ميل بوصة يجعله مناسبًا لبيئات الاهتزاز منخفضة السعة حيث تكون الدقة أمرًا بالغ الأهمية.
إرشادات التثبيت والإعداد
قم بتركيب Bently Nevada 990-05-50-01-00 باستخدام مشابك قضيب DIN مقاس 35 مم المرفقة. قم بتوصيل مسبار 3300 NSv وكابل تمديد بالإدخال. تأكد من ضبط فجوة المسبار بين 0.5 و 1.75 مم من الهدف للحصول على قراءات دقيقة على نطاق كامل. قم بتوصيل المرسل في تكوين سلكين بمصدر طاقة تيار مستمر من +12 إلى +35 فولت تيار مستمر. اضبط الصفر والمدى باستخدام التعديلات الخارجية غير المتفاعلة. تحقق من الإخراج عن طريق قياس 4-20 مللي أمبير عبر مقاومة اختبار 250 أوم.
الصيانة والموثوقية
افحص بانتظام فجوة المسبار وتوصيلات الكابل. يتميز Bently Nevada 990-05-50-01-00 بميزة عدم موافق/إلغاء الإشارة التي تدفع الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية إذا حدث عطل، مما يحمي الأنظمة النهائية. تقلل هذه الاستجابة السريعة وقت التوقف عن العمل والإنذارات الكاذبة. يعمل المرسل في مناطق غير خطرة، أو مناطق خطرة من الفئة 2، أو القسم 2 عند تشغيله بمصدر طاقة 28 فولت. مع عدم وجود أجزاء متحركة، فإنه يتطلب الحد الأدنى من الصيانة - فقط التحقق الدوري من دقة الحلقة.
دليل الاختيار ونصائح الشراء
قبل شراء Bently Nevada 990-05-50-01-00، تحقق من خيار طول نظامك (0-5.0 متر) وتفضيل التركيب (مشابك قضيب DIN). تأكد من التوافق مع مجسات 3300 NSv الموجودة لديك. للحصول على مصادر موثوقة، توفر ubest101 أجزاء Bently Nevada أصلية بمواصفات تم التحقق منها. تأكد من أن تطبيقك يتطلب نطاق 0-5 ميل بوصة على نطاق كامل؛ للحصول على سعات أعلى، راجع دليل المنتج للحصول على خيارات بديلة.
