مقدمة المنتج

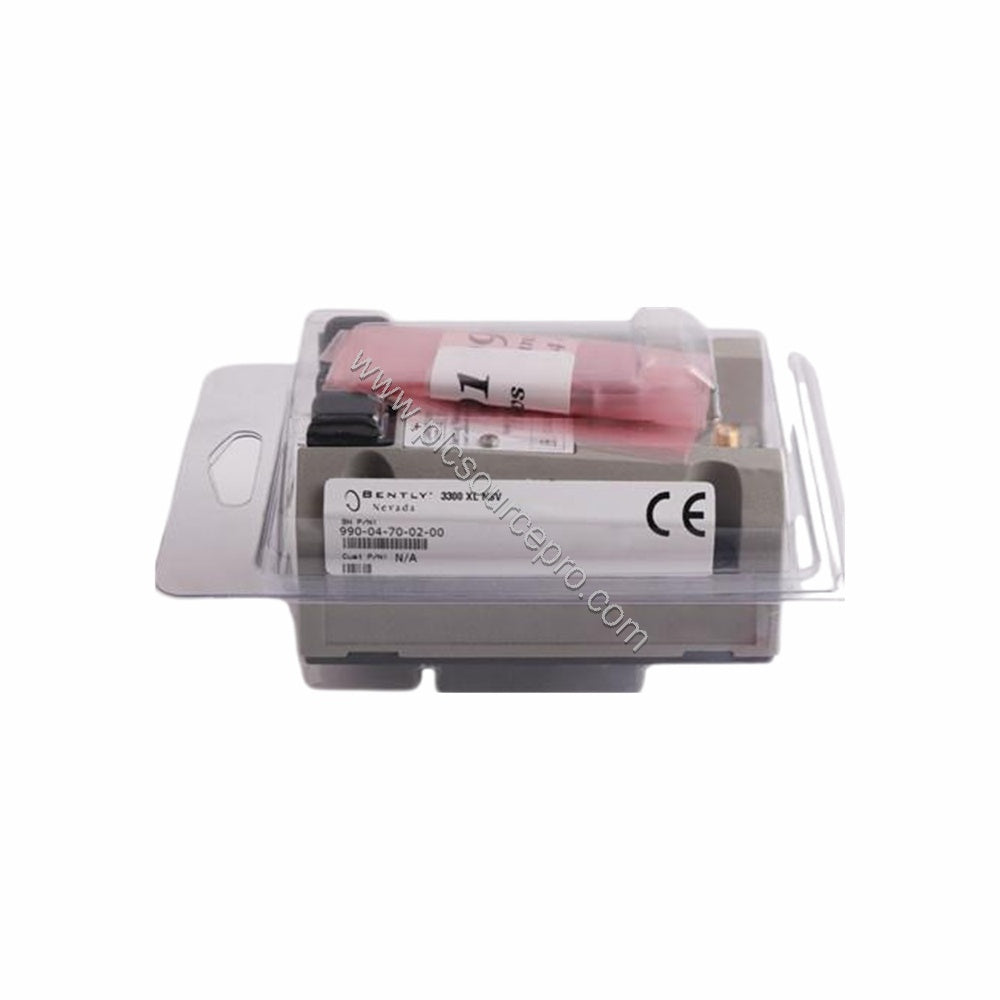

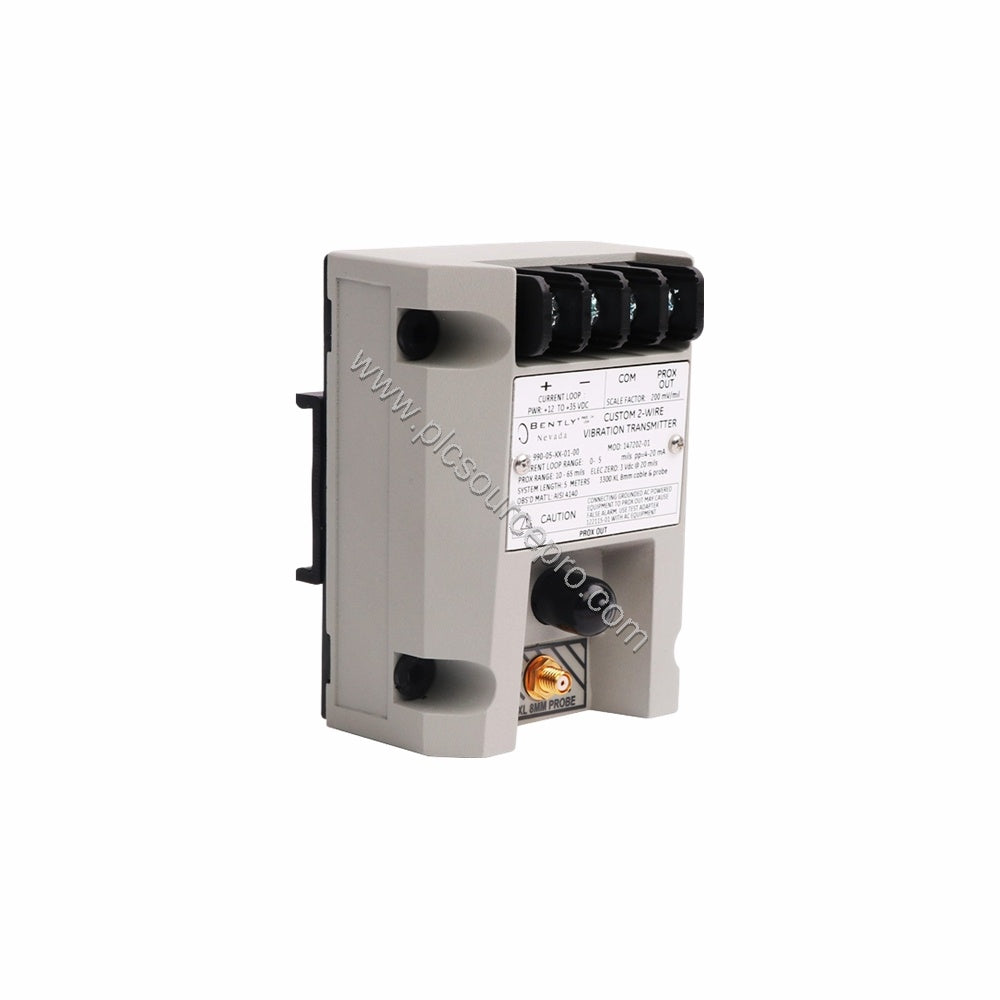

عندما تهدد اهتزازات الآلات غير المتوقعة وقت تشغيل الإنتاج، يوفر جهاز Bently Nevada 990-04-70-03-CN مراقبة دقيقة للاهتزازات في الوقت الفعلي. يستقبل جهاز إرسال الاهتزاز 990 هذا مسبار تقارب 3300 NSv غير متصل وكابل تمديد، ويحول الاهتزاز إلى إشارة 4-20 مللي أمبير. تم تصميم 990-04-70-03-CN للمراقبة المستمرة للحالة في البيئات الصناعية، مما يساعد على اكتشاف الأعطال المتطورة قبل أن تتسبب في فشل كارثي.
المواصفات الفنية
| المعلمة |
القيمة |
| خيار المقياس الكامل |
04: 0-4 ميل pp (0-100 ميكرومتر pp) |
| خيار طول النظام |
70: 7.0 أمتار (23.0 قدمًا) |
| خيار التركيب |
03: مشابك ومسامير DIN |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| الحد الأقصى لمقاومة الحلقة |
1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير (نموذجي) |
| وزن جهاز الإرسال |
0.43 كجم (0.9 رطل) |
| دقة حلقة 4-20 مللي أمبير |
في حدود ±1.5% على نطاق المقياس الكامل المحدد |
| استجابة التردد |
5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل |
| نطاق فجوة المسبار |
0.5 إلى 1.75 ملم (20 إلى 55 ميل) |
| غير موافق/إلغاء الإشارة |
يقل الإخراج عن 3.6 مللي أمبير في غضون 100 ميكروثانية بعد حالة عدم الموافقة |
التطبيقات الصناعية
يتفوق جهاز Bently Nevada 990-04-70-03-CN في حماية الآلات الدوارة. تشمل التطبيقات النموذجية مراقبة اهتزاز محمل الكم في المضخات والضواغط والتوربينات والمراوح. في مصنع بتروكيماويات، منع الكشف المبكر عن اهتزاز العمود باستخدام 990-04-70-03-CN إيقاف تشغيل غير مخطط له عن طريق تنبيه المشغلين إلى عدم توازن متطور. يتكامل مخرجه 4-20 مللي أمبير مباشرة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة التحكم الموزعة (DCS) لخاصية الإنذار والتعثر السلسة.
إرشادات التركيب والإعداد
عند تركيب جهاز Bently Nevada 990-04-70-03-CN، تأكد من أن المسبار متباعد بين 0.5 و 1.75 ملم من الهدف لضمان نطاق المقياس الكامل. استخدم مشابك ومسامير DIN المرفقة للتثبيت الآمن. يجب أن يوفر مصدر الطاقة +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال. لإخراج مستشعر القرب عبر موصل BNC، حافظ على مسافة الكابل أقل من 3 أمتار (10 أقدام). تعد تعديلات الصفر والمدى غير متفاعلة، مما يبسط المعايرة.
استكشاف الأخطاء الشائعة وإصلاحها
من المشكلات الشائعة في أجهزة إرسال الاهتزاز فقدان الإشارة بسبب إعداد الفجوة غير الصحيح. يتضمن 990-04-70-03-CN وظيفة NOT OK/signal defeat: إذا حدث عطل (على سبيل المثال، تلف المسبار)، ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، مما يوفر مؤشرًا تشخيصيًا واضحًا. بعد زوال العطل، يعود الإخراج في غضون 2-3 ثوانٍ. إذا بدت القراءات غير منتظمة، فتحقق من أن مقاومة الحلقة لا تتجاوز 1,000 أوم. يمنع تحديد التيار عند 23 مللي أمبير (نموذجي) الضرر الناتج عن الدوائر القصيرة.
الصيانة والموثوقية
لتحقيق الموثوقية على المدى الطويل، افحص وجه المسبار بشكل دوري بحثًا عن التلوث وتحقق من سلامة الكابل. يعمل 990-04-70-03-CN في المواقع غير الخطرة، والمنطقة 2، أو مناطق الخطرة من الفئة 2 مع مصدر طاقة 28 فولت. تضمن الفحوصات الروتينية لدقة حلقة 4-20 مللي أمبير مقابل مرجع معاير سلامة القياس. يقلل تصميمه المدمج (0.43 كجم) وهيكله المتين من احتياجات الصيانة، مما يقلل من التكلفة الإجمالية للملكية.
دليل الشراء
قبل شراء Bently Nevada 990-04-70-03-CN، تأكد من التوافق مع مسبار 3300 NSv وكابل التمديد الحالي لديك. تحقق من أن نطاق المقياس الكامل (0-4 ميل pp) يتطابق مع تطبيقك. للحصول على مصادر موثوقة، ثق في ubest101 كمورد لقطع غيار الأتمتة الصناعية. إنهم يوفرون وحدات أصلية مختومة من المصنع ومدعومة بضمان الجودة.
