نظرة عامة على المنتج

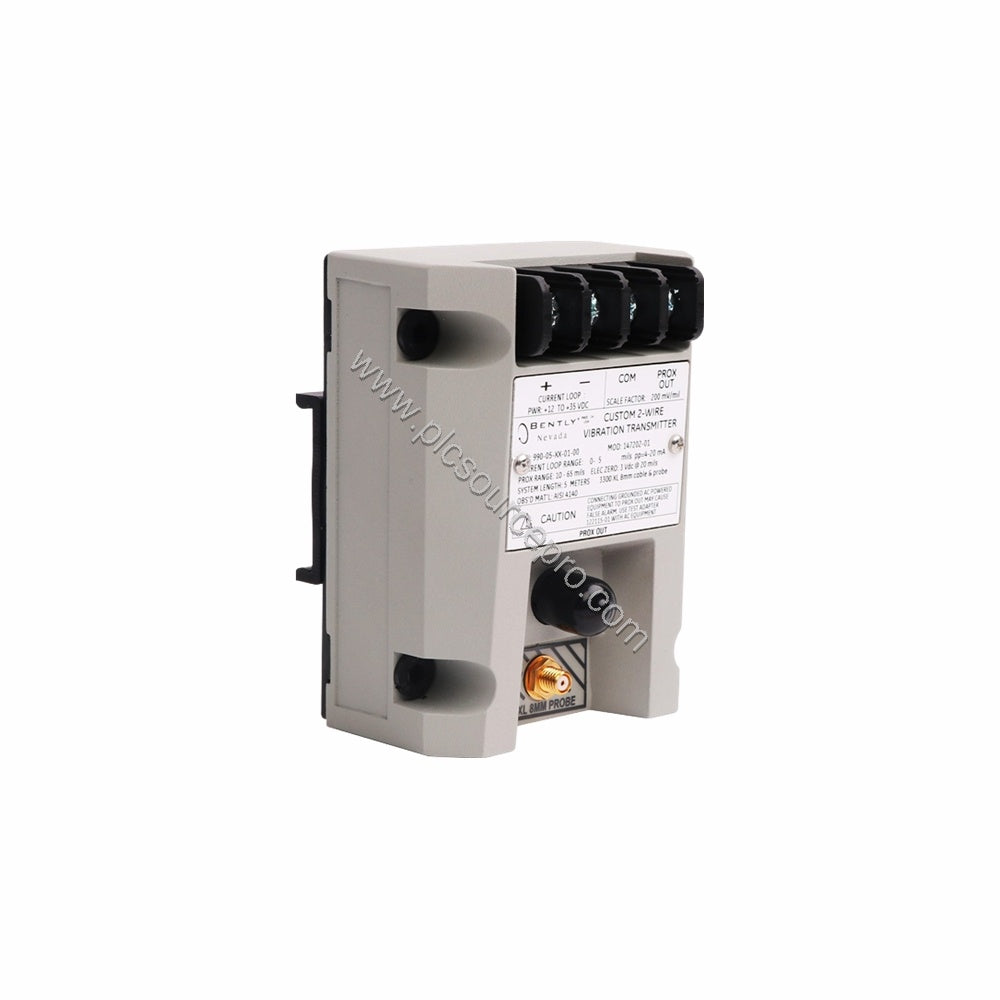

عندما تتجاوز اهتزازات الماكينات الحدود الآمنة، يوفر جهاز إرسال الاهتزازات Bently Nevada 990-04-70-03-05 مراقبة مستمرة ودقيقة. تقبل وحدة الأتمتة الصناعية هذه مسبار تقارب واحد غير متصل 3300 NSv وتوفر إشارة 4-20 مللي أمبير تتناسب مع سعة الاهتزاز. تم تصميمه للمناطق الخطرة مع موافقات CSA Division 2 و ATEX Zone 0 و ATEX Zone 2، مما يضمن التشغيل الموثوق به في البيئات الصعبة.
المواصفات الفنية
يوفر Bently Nevada 990-04-70-03-05 قياسًا دقيقًا على مدى نطاق كامل يبلغ 0-4 ميل pp (0-100 ميكرومتر pp) بدقة تصل إلى ±1.5% (بالإضافة إلى عامل قياس المسبار). تتضمن المعايير الرئيسية ما يلي:
-
المدخلات: يقبل مسبار 3300 NSv غير متصل واحد وكابل تمديد
-
الطاقة: يتطلب إدخال +12 إلى +35 Vdc عند طرف جهاز الإرسال
-
الإخراج: 4 إلى 20 مADC على نطاق كامل محدد في تكوين سلكين
-
أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 Vdc
-
تحديد التيار: 23 مللي أمبير نموذجي
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، 3 ديسيبل
-
الوزن: 0.43 كجم (0.9 رطل)
يجب أن يكون المسبار متباعدًا بين 0.5 و 1.75 ملم (20 إلى 55 ميل) عن الهدف لضمان النطاق الكامل. تعديل الصفر والمدى هي تعديلات خارجية غير متفاعلة.
تطبيقات الصناعة
في تطبيقات الآلات الدوارة مثل التوربينات والضواغط والمضخات، يوفر Bently Nevada 990-04-70-03-05 بيانات اهتزاز في الوقت الفعلي للصيانة التنبؤية. تتيح وظيفة "ليس على ما يرام/إلغاء الإشارة" السريعة - حيث ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية بعد حدوث عطل - إيقاف التشغيل الفوري أو تفعيل الإنذار، مما يمنع الأعطال الكارثية. يناسب خيار طول النظام البالغ 7.0 أمتار (23.0 قدمًا) التركيبات التي تتطلب وضع مسبار بعيد.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 990-04-70-03-05 باستخدام مشابك ومسامير DIN (خيار التركيب 03). تأكد من أن مسبار التقارب متباعد بشكل صحيح بين 0.5 و 1.75 ملم عن الهدف. قم بتوصيل مسبار 3300 NSv وكابل التمديد؛ أقصى مسافة للكابل من مخرج مستشعر القرب (موصل BNC) هي 3 أمتار (10 أقدام). قم بتزويد جهاز الإرسال بـ +12 إلى +35 Vdc، وتحقق من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 Vdc.
استكشاف الأخطاء الشائعة وحلها
أحد أوضاع الفشل الرئيسية في أجهزة إرسال الاهتزاز هو فقدان الإشارة بسبب انجراف فجوة المسبار أو أعطال الكابلات. يعالج Bently Nevada 990-04-70-03-05 هذا الأمر بميزة "ليس على ما يرام/إلغاء الإشارة": في غضون 100 ميكروثانية من حالة "ليس على ما يرام"، ينخفض الإخراج إلى أقل من 3.6 مللي أمبير. يعود الإخراج تلقائيًا في غضون 2-3 ثوانٍ بعد زوال العطل. للحصول على قراءات دقيقة، تحقق بانتظام من فجوة المسبار وتأكد من أن وصلات الكابلات آمنة. إذا كان الإخراج خارج النطاق، تحقق من مصدر الطاقة (يجب أن يكون +12 إلى +35 Vdc) ومقاومة الحلقة.
دليل الشراء
قبل شراء Bently Nevada 990-04-70-03-05، تأكد من متطلبات نظامك: خيار النطاق الكامل 04 (0-4 ميل pp)، طول النظام 7.0 أمتار، وخيار التركيب 03 (مشابك ومسامير DIN). تتضمن هذه الوحدة موافقات الوكالات لـ CSA Division 2، ATEX Zone 0، ATEX Zone 2، و ABS البحرية. لتوفير إمدادات موثوقة، اتصل بـ PLC Source PRO (رابط المتجر: www.plcsourcepro.com) للتحقق من المخزون وأوقات التسليم.
