نظرة عامة على المنتج

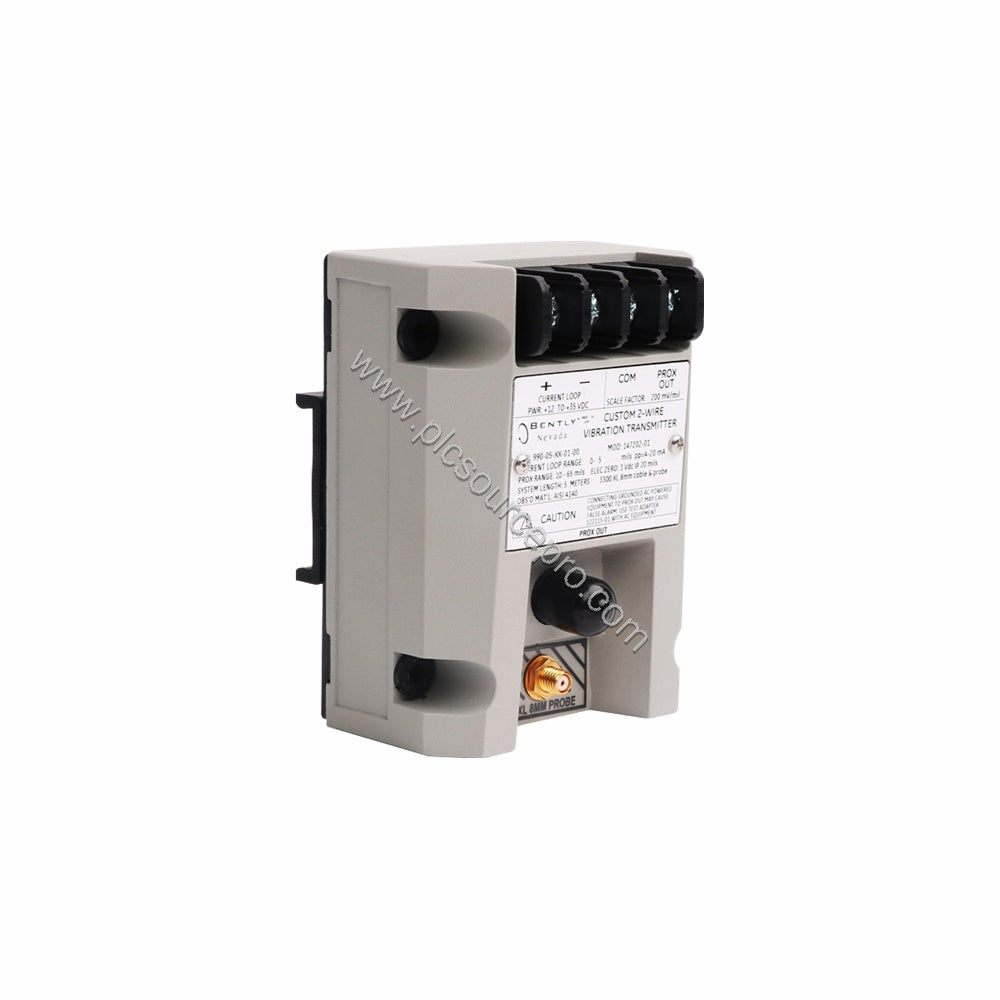

في تطبيقات الآلات الدوارة الحساسة، يمنع المراقبة الدقيقة للاهتزازات الأعطال المكلفة. يوفر جهاز إرسال الاهتزاز Bently Nevada 990-04-70-03-01 990 بيانات اهتزاز موثوقة في الوقت الفعلي مع مخرج 4-20 مللي أمبير. صمم هذا الجهاز للمناطق غير الخطرة، أو المنطقة 2، أو المناطق الخطرة من الفئة 2، ويقبل مسبار تقارب 3300 NSv وكابل تمديد. تصميمه المدمج وميزاته القوية تجعله ترقية مثالية لأنظمة مراقبة الاهتزاز الحالية.
المواصفات الفنية
يتضمن Bently Nevada 990-04-70-03-01 العديد من معلمات الأداء الرئيسية المشتقة من ورقة بيانات المنتج:
| المعلمة |
القيمة |
| خيار النطاق الكامل |
0-4 ميل pp (0-100 ميكرومتر pp) |
| خيار طول النظام |
7.0 متر (23.0 قدم) |
| خيار التركيب |
مشابك ومسامير DIN |
| خيار موافقة الوكالة |
CSA القسم 2 |
| الإدخال |
يقبل مسبار تقارب 3300 NSv غير متصل واحد |
| الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| أقصى مقاومة للحلقة |
1,000 Ω بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير (نموذجي) |
| الوزن |
0.43 كجم (0.9 رطل) |
| دقة حلقة 4 إلى 20 مللي أمبير |
ضمن ±1.5% على نطاق المقياس الكامل |
| فجوة المسبار |
0.5 إلى 1.75 ملم (20 إلى 55 ميل) |
| استجابة التردد |
5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل |
| الحد الأدنى لحجم الهدف |
9.5 ملم (0.375 بوصة) قطر |
| طول سلك الرصاص (حد أقصى) |
3 أمتار (10 أقدام) |
| قطع الإشارة (غير موافق) |
الإخراج <3.6 مللي أمبير في غضون 100 ميكروثانية؛ يستعاد في 2-3 ثوانٍ |
أمثلة التطبيقات
يتوافق Bently Nevada 990-04-70-03-01 مع مراقبة الاهتزاز في المضخات والضواغط والتوربينات والمراوح. في مصفاة، يؤدي استبدال أجهزة الإرسال القديمة بهذه الوحدة إلى تحسين الدقة وتقليل الانقطاعات الكاذبة. استجابتها السريعة لقطع الإشارة (ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية) تحمي الآلات من خلال الإشارة إلى حالات الأعطال على الفور.
بالنسبة لتوليد الطاقة، يوفر 990-04-70-03-01 إخراجًا دقيقًا من 4-20 مللي أمبير يتناسب مع إزاحة من 0-4 ميل من الذروة إلى الذروة. يتيح ذلك التكامل السلس مع أنظمة PLC و DCS الموجودة.
إرشادات التثبيت والإعداد
قم بتركيب Bently Nevada 990-04-70-03-01 باستخدام مشابك ومسامير DIN المضمنة. تأكد من ضبط فجوة المسبار بين 0.5 و 1.75 ملم من الهدف لضمان نطاق كامل. استخدم كابلًا محميًا لمخرج مستشعر القرب، مع الحفاظ على طول كابل BNC أقل من 3 أمتار. قم بتشغيل جهاز الإرسال بـ +12 إلى +35 فولت تيار مستمر، مع مراعاة القطبية. بعد التثبيت، قم بإجراء تعديل للصفر والمدى باستخدام التعديلات الخارجية غير المتفاعلة.
الصيانة والموثوقية
يتطلب Bently Nevada 990-04-70-03-01 الحد الأدنى من الفحوصات الروتينية. تحقق بشكل دوري من أن طاقة الحلقة تظل ضمن +12 إلى +35 فولت تيار مستمر ونظف وجه المسبار للحفاظ على الدقة. يضمن تحديد التيار القوي (23 مللي أمبير نموذجي) الحماية من أحداث التيار الزائد. يضمن تصنيف CSA Division 2 التشغيل الآمن في البيئات الخطرة.
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق من أن نظامك الحالي يقبل إدخال 4-20 مللي أمبير ويمكن أن يستوعب خيار النطاق الكامل لـ 990-04-70-03-01 وهو 0-4 ميل pp. تأكد من أن خيار طول النظام البالغ 7.0 أمتار يتطابق مع المسافة بين المسبار وجهاز الإرسال. إذا كنت بحاجة إلى مساعدة، فاتصل بفريق ubest101 للحصول على إرشادات الخبراء بشأن التوافق والملحقات. يتوفر Bently Nevada 990-04-70-03-01 من PLC Source PRO، مصدرك الموثوق لأجزاء الأتمتة الصناعية.
