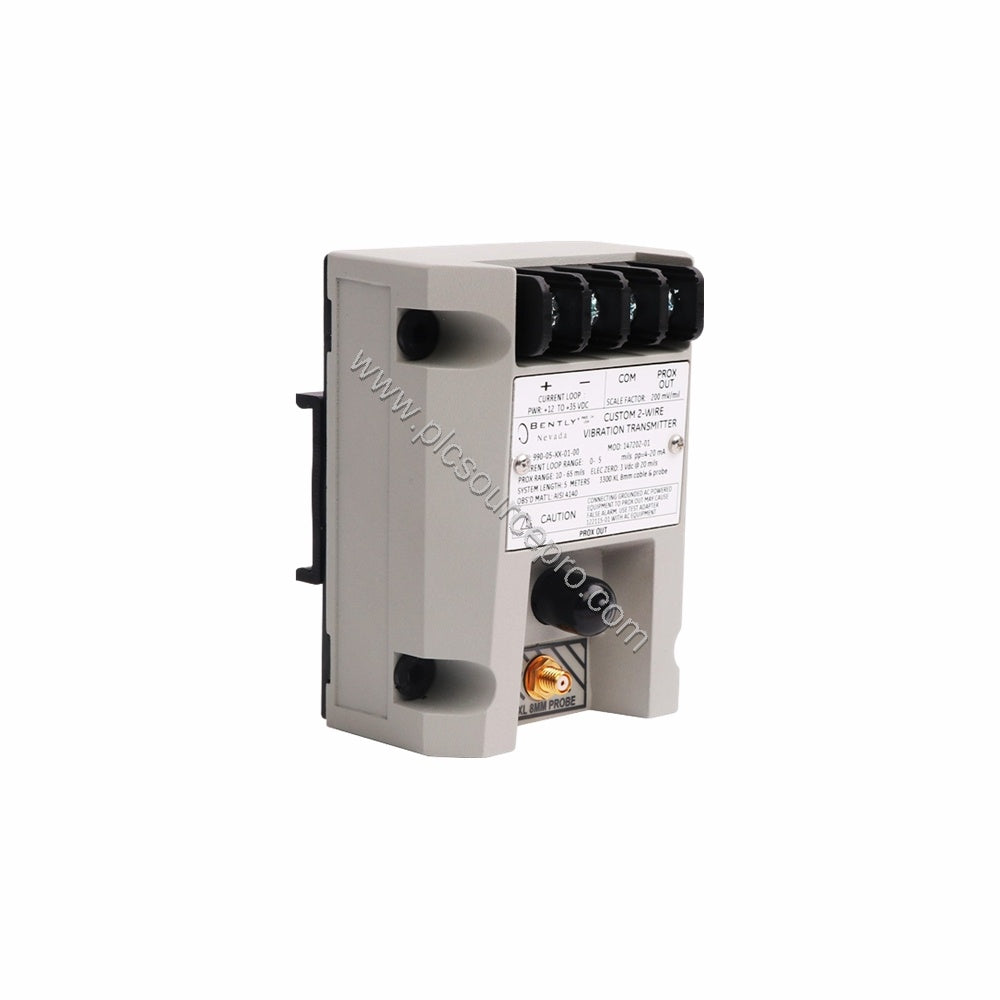

يوفر جهاز إرسال الاهتزاز Bently Nevada 990-04-70-03-00 990 مراقبة اهتزاز موثوقة في الوقت الفعلي للآلات الدوارة الهامة. تم تصميم وحدة الأتمتة الصناعية هذه للبيئات الخطرة، وتضمن الكشف المبكر عن الأعطال، مما يقلل من وقت التوقف غير المخطط له.
مقدمة عن المنتج
Bently Nevada 990-04-70-03-00 هو جهاز إرسال اهتزاز 990 يحول إشارات مسبار القرب إلى مخرج 4-20 مللي أمبير. يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد. مع خيار النطاق الكامل 0-4 ميل pp (0-100 ميكرومتر pp) وطول نظام 7.0 أمتار، فإنه يوفر قياس اهتزاز دقيقًا. يزن جهاز الإرسال 0.43 كجم ويعمل بجهد +12 إلى +35 فولت تيار مستمر.
المواصفات الفنية
-
الإدخال: يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد.
-
الطاقة: يتطلب إدخال +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
-
إخراج إشارة 4-20 مللي أمبير: 4 إلى 20 مللي أمبير تيار مستمر على نطاق كامل محدد في تكوين سلكين.
-
دقة الحلقة: ضمن ±1.5% على نطاق كامل محدد (إضافية لعامل مقياس زيادة مخرج Prox).
-
الحد الأقصى لمقاومة الحلقة: 1,000 Ω بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير نموذجي.
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، 3 ديسيبل.
-
غير موافق/إلغاء الإشارة: يذهب الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية بعد "غير موافق"؛ يستعيد في غضون 2-3 ثوانٍ بعد إزالة الحالة.
-
الصفر والمدى: تعديلات خارجية غير متفاعلة.
-
فجوة المسبار: يجب أن تكون الفجوة بين 0.5 و 1.75 ملم (20 و 55 ميل) من الهدف.
-
الحد الأدنى لحجم الهدف: قطر 9.5 ملم (0.375 بوصة).
-
طول سلك التوصيل (إخراج مستشعر Proximitor): 3 أمتار كحد أقصى (10 أقدام) عبر موصل BNC.
-
المنطقة الخطرة: مناسبة للمواقع غير الخطرة، المنطقة 2، أو القسم 2 (مصدر الطاقة: 28 فولت).
تطبيقات الصناعة
يبرز جهاز إرسال الاهتزاز Bently Nevada 990-04-70-03-00 في حماية الآلات للتوربينات والضواغط والمضخات والمراوح. في تطبيق نموذجي، يراقب اهتزاز العمود وينبه المشغلين إلى الأعطال النامية. تضمن الاستجابة السريعة "غير موافق" (< 100 ميكروثانية) حماية فورية من الإغلاق، مما يمنع الأعطال الكارثية. يتكامل مخرجه القوي 4-20 مللي أمبير بسلاسة مع أنظمة PLC و DCS.
التثبيت والإعداد
قم بتركيب Bently Nevada 990-04-70-03-00 باستخدام مشابك ومسامير DIN (خيار التركيب 03). قم بتوصيل مسبار 3300 NSv وكابل التمديد بطول السلك الصحيح (3 أمتار كحد أقصى). قم بضبط فجوة المسبار بين 0.5 و 1.75 ملم من الهدف. قم بتشغيل جهاز الإرسال بجهد +12 إلى +35 فولت تيار مستمر عند الطرف. اضبط الصفر والمدى باستخدام الأوعية الخارجية غير المتفاعلة. تحقق من أن مقاومة الحلقة لا تتجاوز 1,000 Ω.
استكشاف الأخطاء الشائعة وإصلاحها
يتضمن Bently Nevada 990-04-70-03-00 اكتشاف الأعطال المدمج: في حالة حدوث عطل في المسبار أو الكابل، ينخفض المخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية. وهذا يضمن أن الأنظمة النهائية تكتشف إشارة مفقودة على الفور. تشمل المشكلات الشائعة فجوة المسبار غير الصحيحة أو مقاومة الحلقة المفرطة. تحقق دائمًا من أن جهد الإمداد يتراوح بين +12 و +35 فولت تيار مستمر. إذا لم تستعيد الإشارة بعد عطل، فتحقق من استمرارية المسبار والكابل. يمنع تحديد التيار (23 مللي أمبير نموذجي) تلف الحلقة.
دليل الشراء
عند اختيار Bently Nevada 990-04-70-03-00، تأكد من نطاقك الكامل (الخيار 04: 0-4 ميل pp) وطول الكابل (الخيار 70: 7.0 م). تأكد من أن نظامك يقبل إدخال 4-20 مللي أمبير وأن مقاومة الحلقة ضمن الحدود. للحصول على مشورة الخبراء، قم بالشراء من PLC Source PRO (متاح على www.plcsourcepro.com) - مصدر موثوق لقطع غيار الأتمتة الصناعية.
