مقدمة عن المنتج

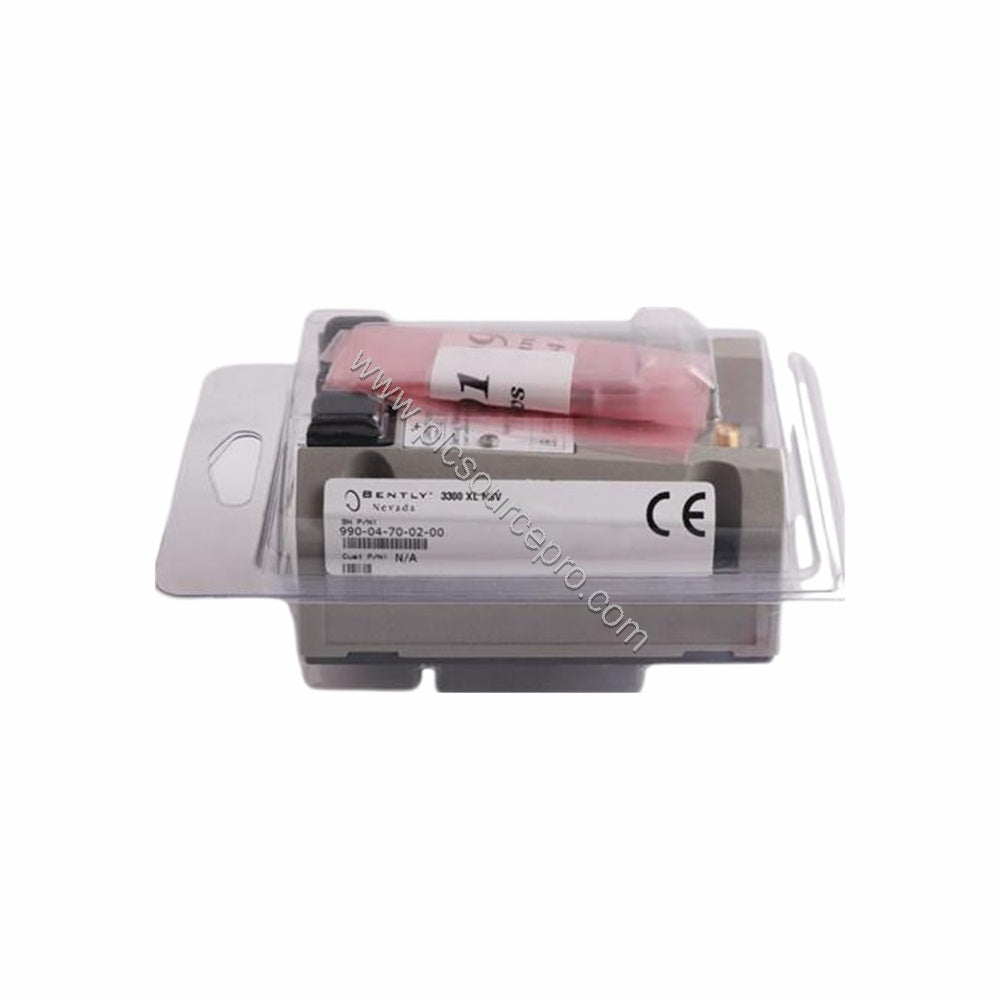

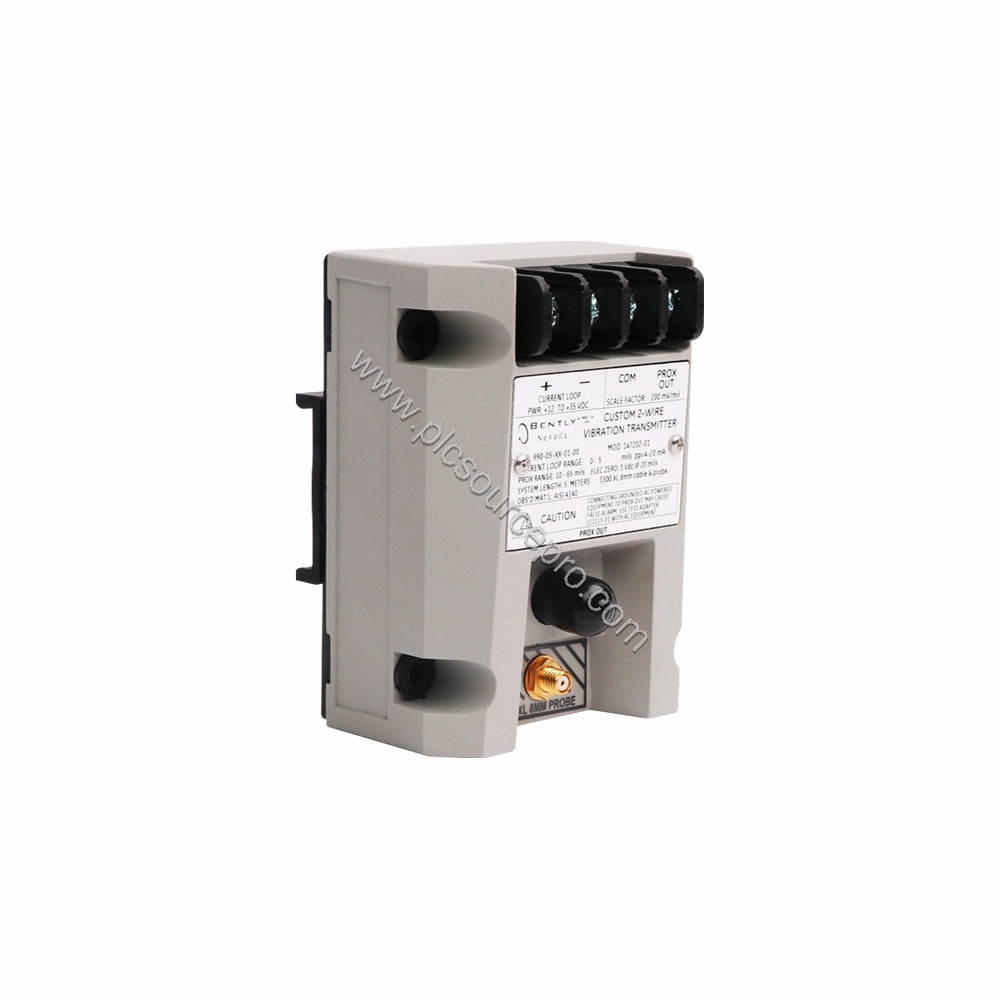

عندما تتجاوز اهتزازات الآلات الحدود الآمنة، يوفر جهاز Bently Nevada 990-04-70-02-05 تحذيرًا مبكرًا بالغ الأهمية. يستقبل جهاز إرسال الاهتزاز 990 هذا مسبار تقارب 3300 NSv غير متصل ويوفر إشارة 4-20 مللي أمبير متناسبة مع النطاق الكامل. تم تصميمه للبيئات الخطرة، ويشمل موافقات CSA Division 2 و ATEX Zone 0/2 والموافقات البحرية ABS. تم تصميم جهاز 990-04-70-02-05 للتشغيل المستمر والموثوق به في البيئات الصناعية الصعبة.
المواصفات الفنية
| المعلمة |
القيمة |
| الإدخال |
يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد |
| الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| الخرج |
4-20 مللي أمبير تيار مستمر عبر النطاق الكامل المحدد (سلكان) |
| دقة الحلقة |
في حدود ±1.5% على النطاق الكامل |
| أقصى مقاومة للحلقة |
1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير نموذجي |
| استجابة التردد |
5 هرتز إلى 6000 هرتز +0، 3 ديسيبل |
| فجوة المسبار |
0.5 إلى 1.75 ملم (20 إلى 55 ميل) |
| الحد الأدنى لحجم الهدف |
قطر 9.5 ملم (0.375 بوصة) |
| الوزن |
0.43 كجم (0.9 رطل) |
تحليل وضع الفشل والفوائد العملية
يتفوق جهاز Bently Nevada 990-04-70-02-05 في منع حوادث الاهتزاز غير المكتشفة. تفرض وظيفته غير مقبول / إخماد الإشارة إخراجًا أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية بعد حدوث عطل، مما يضمن أن الأنظمة النهائية تتعرف على المشكلة. تسمح تعديلات الصفر والمدى غير المتفاعلة بإعادة المعايرة السريعة بدون تأثيرات متقاطعة. توفر دقة الحلقة البالغة ±1.5% (بالإضافة إلى عامل المسبار) بيانات موثوقة للصيانة التنبؤية.
أمثلة التطبيقات
-
مراقبة المضخات: اكتشاف تآكل المحامل واختلال التوازن في المضخات الطاردة المركزية باستخدام مقياس 0-4 ميل pp.
-
أنظمة المراوح والنافخات: تستجيب الوحدة لترددات تتراوح بين 5 هرتز و 6 كيلوهرتز، مما يسمح بالتقاط الاهتزازات ذات السرعة المنخفضة والتردد العالي على حد سواء.
-
حماية الضاغط: في بيئات ATEX Zone 2، يوفر جهاز الإرسال إشارات مستمرة من 4 إلى 20 مللي أمبير لأنظمة التعطيل قبل حدوث تلف.
إرشادات التركيب والإعداد
قم بتركيب جهاز Bently Nevada 990-04-70-02-05 باستخدام براغي الحاجز (خيار التركيب 02). تأكد من ضبط فجوة مسبار 3300 NSv بين 0.5 و 1.75 مم من الهدف. استخدم كابل تمديد يصل طوله إلى 3 أمتار (10 أقدام) من مخرج مستشعر القرب Proximitor (موصل BNC). طبق جهد +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال؛ أقصى مقاومة للحلقة هي 1000 أوم عند 35 فولت تيار مستمر. تحقق من الصفر والمدى باستخدام التعديلات غير المتفاعلة بعد التثبيت.
الصيانة والموثوقية
افحص بشكل دوري فجوة المسبار وتوصيلات الكابلات. يقوم جهاز الإرسال بالمراقبة الذاتية؛ إذا تم تفعيل حالة "غير مقبول"، تحقق من حالة المسبار أو مصدر الطاقة. بعد إزالة العطل، تعود الإشارة إلى طبيعتها في غضون 2-3 ثوانٍ. يتحمل المستشعر المغطى بالسيراميك والغلاف المتين البيئات الصناعية القاسية. يضمن التحقق المنتظم من الصفر والمدى دقة مستمرة.
دليل الاختيار ونصائح الشراء
قبل الشراء، تأكد من نوع المسبار الخاص بك (3300 NSv) وطول النظام (7.0 أمتار في هذا الإصدار). يتضمن خيار موافقة الوكالة 05 موافقات CSA Division 2 و ATEX Zone 0/2 والموافقات البحرية ABS – تحقق من التوافق مع تصنيف منطقتك. للحصول على مصادر موثوقة، تخزن شركة PLC Source PRO (المعروفة سابقًا باسم ubest101) وحدات Bently Nevada الأصلية مع إمكانية التتبع المثبتة.
