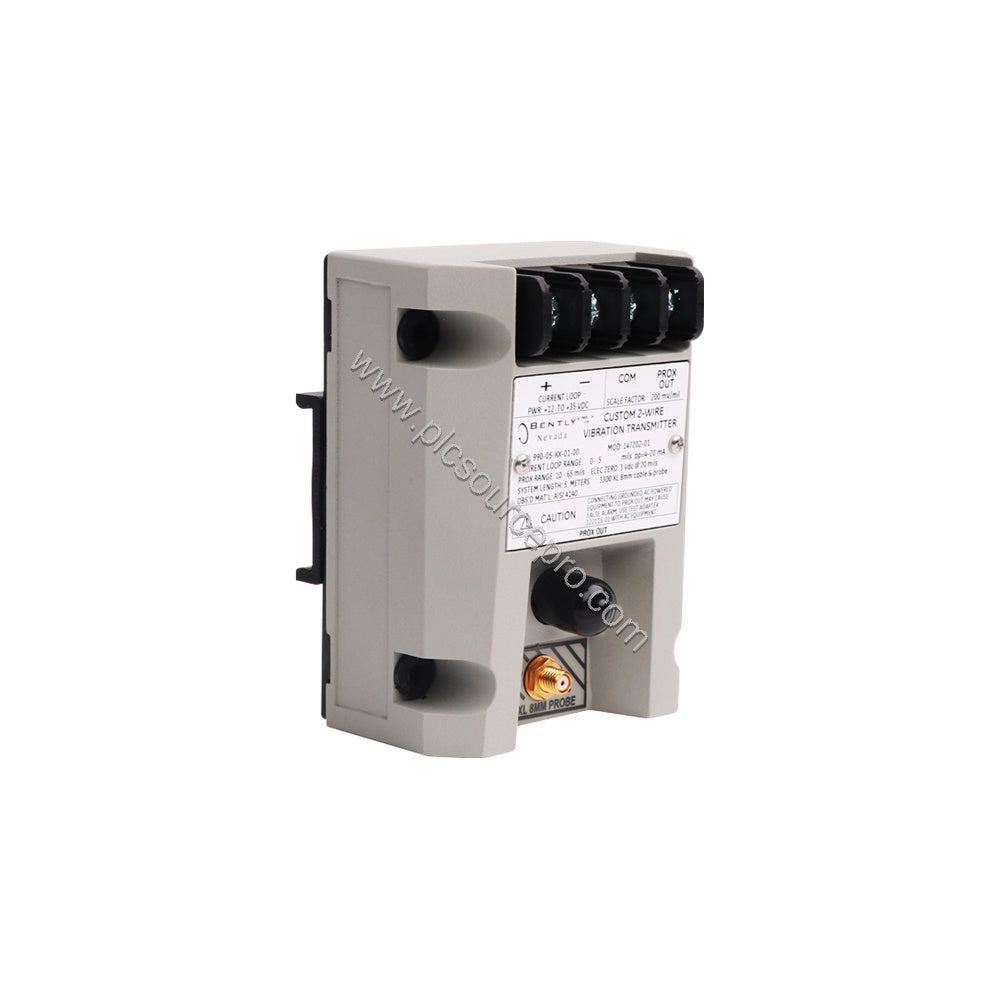

وحدة أتمتة صناعية بنتلي نيفادا 990-04-70-01-01

مقدمة

عندما يهدد اهتزاز الآلة غير المتوقع وقت تشغيل الإنتاج، يوفر جهاز إرسال الاهتزاز Bently Nevada 990-04-70-01-01 مراقبة دقيقة في الوقت الفعلي لمنع الأعطال الكارثية. تحول وحدة الأتمتة الصناعية هذه إشارات مسبار التقارب إلى خرج 4-20 مللي أمبير، مما يتيح الكشف المبكر عن تآكل المحمل، أو عدم التوازن، أو عدم المحاذاة. تم تصميم Bently Nevada 990-04-70-01-01 للاستخدام في المواقع الخطرة مع موافقة CSA Division 2، ويقبل مسبار تقارب 3300 NSv واحدًا ويوفر ملاحظات موثوقة عبر نطاق كامل يبلغ 0-4 ميلز من الذروة إلى الذروة.

المواصفات الفنية

يقدم Bently Nevada 990-04-70-01-01 معلمات أداء حاسمة للبيئات الصعبة:

• الإدخال: يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد.
• مزود الطاقة: يتطلب إدخالًا من +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
• خرج 4-20 مللي أمبير: يتم قياسه على مدى النطاق الكامل (0-4 ميلز pp) في تكوين سلكين.
• دقة الحلقة: في حدود ±1.5% على مدى النطاق الكامل المحدد (عند إشارة TEST عبر حمل 250 أوم).
• الحد الأقصى لمقاومة الحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
• تحديد التيار: 23 مللي أمبير نموذجي.
• استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل.
• ليس موافقًا/تعطيل الإشارة: ينخفض الخرج إلى ما دون 3.6 مللي أمبير في غضون 100 ميكرو ثانية عند الخطأ؛ يستعيد في غضون 2-3 ثوانٍ.
• نطاق فجوة المسبار: 0.5 إلى 1.75 ملم (20 إلى 55 ميلز) للتشغيل الكامل.
• الوزن: 0.43 كجم (0.9 رطل).
• خيار التركيب: مشابك سكة DIN 35 مم (الخيار 01).

تطبيقات الصناعة

يتفوق Bently Nevada 990-04-70-01-01 في مراقبة الآلات الدوارة عبر مصانع البتروكيماويات وتوليد الطاقة والتصنيع. على سبيل المثال، في قطار ضاغط، يتتبع جهاز الإرسال اهتزاز العمود باستمرار، مما يؤدي إلى إشارة غير موافق إذا تجاوزت القيم الحدود الآمنة. يتيح هذا التنبيه الفوري للمشغلين جدولة الصيانة قبل حدوث عطل في المحمل. بالإضافة إلى ذلك، فإن تصنيف CSA Division 2 يجعل Bently Nevada 990-04-70-01-01 مناسبًا للاستخدام في الأجواء التي يحتمل أن تكون متفجرة حيث قد تكون الغازات أو الأبخرة القابلة للاشتعال موجودة.

إرشادات التثبيت والإعداد

يضمن التثبيت الصحيح الأداء الأمثل لـ Bently Nevada 990-04-70-01-01. قم بتركيب جهاز الإرسال بإحكام باستخدام مشابك سكة DIN 35 مم. يوفر طول النظام 7.0 متر (الخيار 70) نطاق كابل واسعًا للمستشعر. تأكد من أن مسبار التقارب 3300 NSv متباعد بين 0.5 و 1.75 ملم (20-55 ميلز) من الهدف. أقصى طول لسلك الرصاص من مستشعر Proximitor (موصل BNC) هو 3 أمتار (10 أقدام). قم بتوصيل مصدر الحلقة (+12 إلى +35 فولت تيار مستمر) عند أطراف جهاز الإرسال وتأكد من أن مقاومة الحلقة لا تتجاوز 1,000 أوم عند 35 فولت تيار مستمر. تعمل التعديلات الخارجية غير المتفاعلة للصفر والمدى على تبسيط المعايرة.

الصيانة والموثوقية

يتضمن Bently Nevada 990-04-70-01-01 العديد من الميزات التي تعزز الموثوقية على المدى الطويل. يمنع تحديد التيار (23 مللي أمبير نموذجي) تلف الحلقة في ظل ظروف الخطأ. تضمن وظيفة "ليس موافقًا/تعطيل الإشارة" أن يظل الخرج أقل من 3.6 مللي أمبير أثناء أعطال المسبار، مما يوفر إنذارًا واضحًا لا يمكن الخلط بينه وبين قراءة صالحة. للحفاظ على الدقة، تحقق من فجوة المسبار بشكل دوري وافحص توصيلات الكابلات بحثًا عن التآكل. يتحمل التصميم المتين البيئات الصناعية دون الحاجة إلى إعادة معايرة متكررة.

استكشاف الأخطاء الشائعة وإصلاحها

تشمل المشكلات الشائعة في أجهزة إرسال الاهتزاز فجوة المسبار غير الصحيحة ومقاومة الحلقة المفرطة. بالنسبة لـ Bently Nevada 990-04-70-01-01، إذا ظهر الخرج متقلبًا، فتحقق أولاً من فجوة المسبار ضمن نطاق 0.5-1.75 ملم. قد تتسبب فجوة خارج هذا النطاق في خرج غير خطي. تأكد أيضًا من أن مقاومة الحلقة تظل أقل من 1,000 أوم - فقد يؤدي ارتفاع المقاومة إلى انخفاض الجهد إلى ما دون الحد الأدنى +12 فولت تيار مستمر. إذا ظل الخرج أقل من 3.6 مللي أمبير، فقد تكون حالة "ليس موافقًا" نشطة؛ افحص المسبار واستمرارية الكابل. يغطي استجابة التردد من 5 هرتز إلى 6,000 هرتز توقيعات اهتزاز الماكينة النموذجية؛ إذا بدت القراءات منخفضة، فتأكد من وضع المسبار بشكل صحيح.
