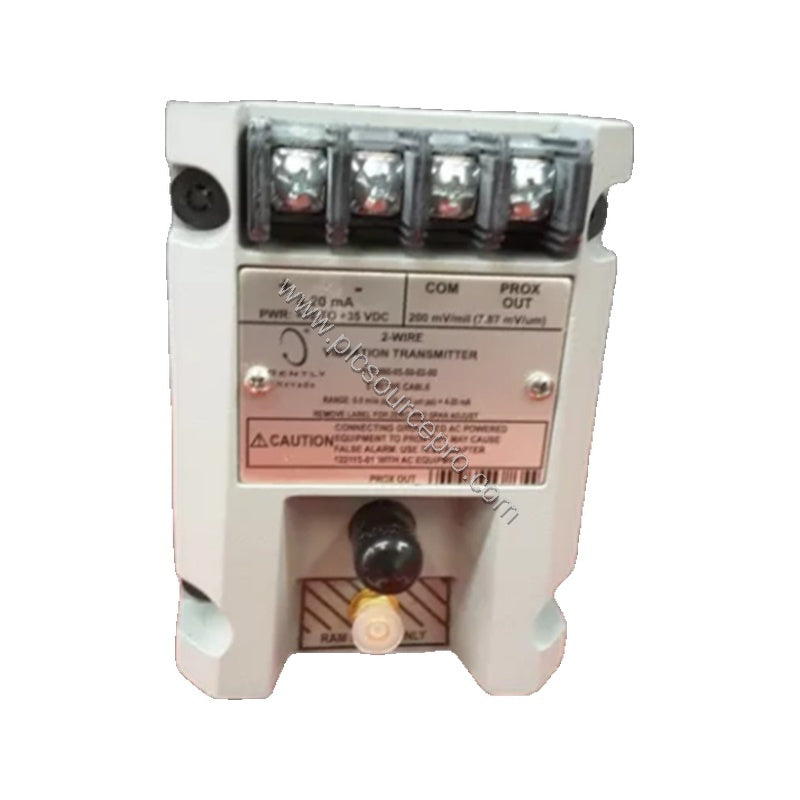

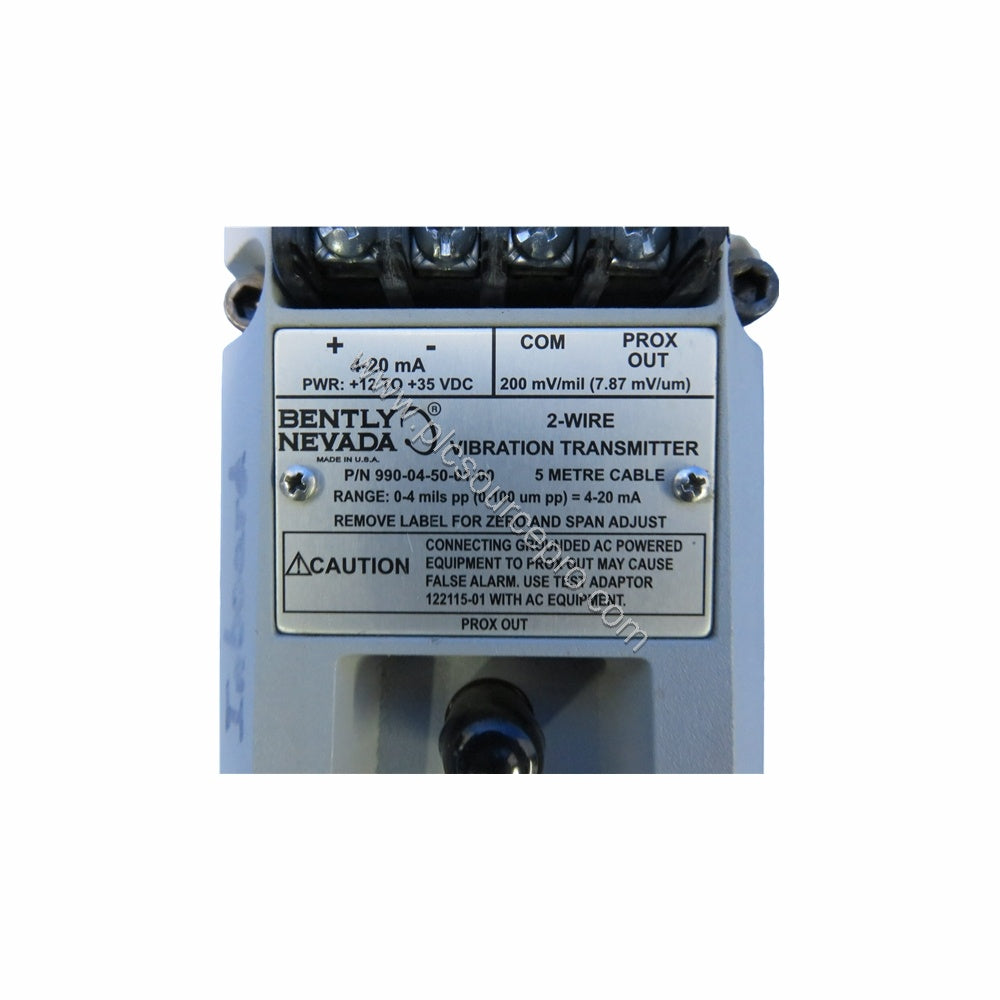

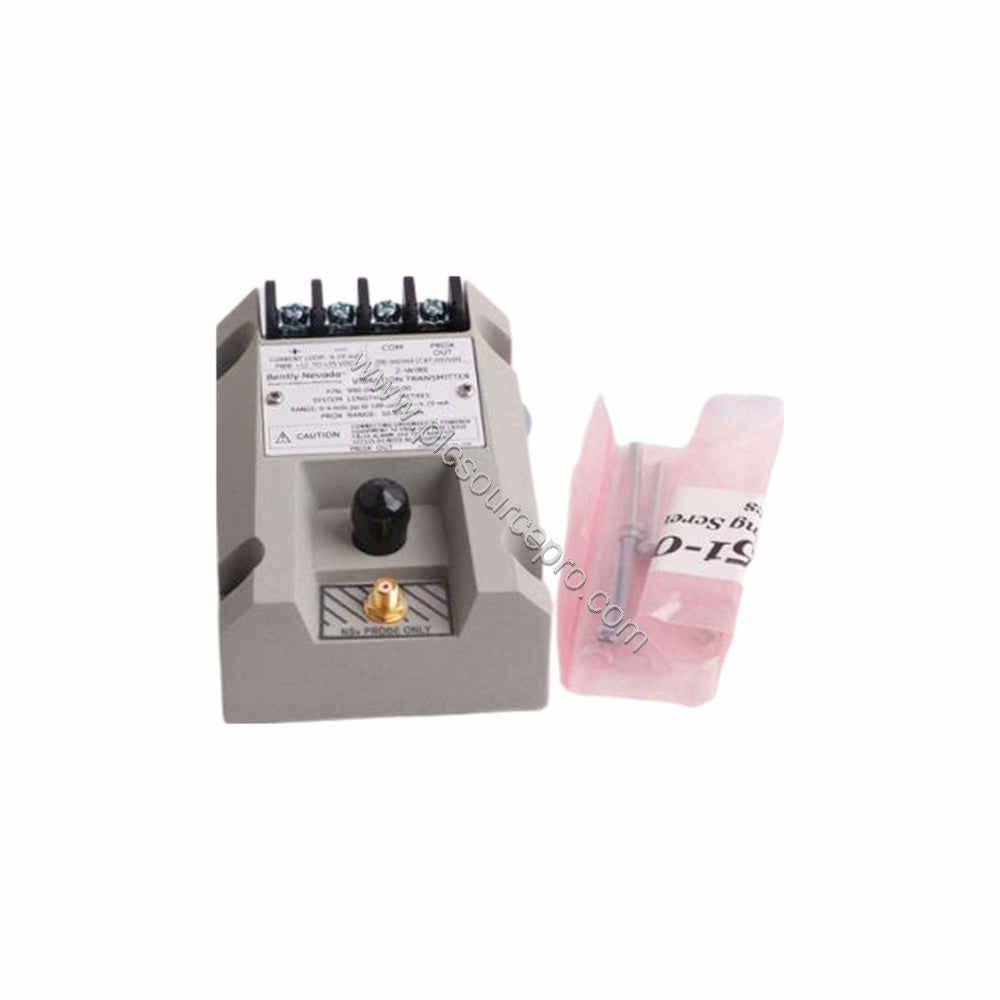

عزز مراقبة الاهتزازات لديك باستخدام جهاز Bently Nevada 990-04-50-03-CN
عندما يهدد تعطل الجهاز غير المخطط له الإنتاج، يوفر جهاز إرسال الاهتزازات Bently Nevada 990-04-50-03-CN بيانات إزاحة العمود موثوقة وفي الوقت الفعلي. يحل جهاز إرسال الاهتزازات 990 هذا محل وحدات المراقبة القديمة، مما يوفر دقة محسنة وتكاملًا أبسط. مصمم للأتمتة الصناعية، يستقبل 990-04-50-03-CN مسبار تقاربي 3300 NSv ويخرج إشارة 4-20 مللي أمبير متناسبة مع الاهتزاز.
المواصفات الفنية لـ 990-04-50-03-CN
- خيار النطاق الكامل: 04 – 0-4 ميل pp (0-100 ميكرومتر pp)
- طول النظام: 5.0 أمتار (16.4 قدمًا)
- التركيب: مشابك ومسامير DIN (الخيار 03)
- المدخلات: مسبار تقاربي واحد غير متصل 3300 NSv بالإضافة إلى كابل تمديد
- الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
- الحد الأقصى لمقاومة الحلقة: 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
- تحديد التيار: 23 مللي أمبير نموذجي
- دقة حلقة 4-20 مللي أمبير: ضمن ±1.5% على مدى النطاق الكامل
- استجابة التردد: 5 هرتز إلى 6000 هرتز +0، 3 ديسيبل
- الوزن: 0.43 كجم (0.9 رطل)
إرشادات التركيب والإعداد
قم بتركيب 990-04-50-03-CN باستخدام مشابك ومسامير DIN (الخيار 03). تأكد من أن فجوة المسبار تتراوح بين 0.5 و 1.75 مم (20 إلى 55 ميل) من الهدف. يتطلب جهاز الإرسال مدخل +12 إلى +35 فولت تيار مستمر عند الطرف. قم بتوصيل مسبار 3300 NSv غير متصل عبر كابل تمديد؛ الحد الأقصى لطول سلك التوصيل من مخرج مستشعر التقاربية عبر موصل BNC هو 3 أمتار (10 أقدام).
دليل الاختيار ونصائح الشراء
قبل الطلب، تأكد من أن نظامك يتطلب خيار موافقة وكالة CN ونطاق كامل 0-4 ميل. يعد 990-04-50-03-CN ترقية مباشرة لأجهزة إرسال سلسلة 990 الأقدم. للحصول على قطع غيار Bently Nevada الأصلية، ثق في PLC Source PRO (ubest101).
استكشاف الأخطاء الشائعة وإصلاحها
إذا انخفض خرج الإشارة إلى أقل من 3.6 مللي أمبير، يتم تنشيط دائرة "غير موافق/إيقاف الإشارة" في غضون 100 ميكروثانية. يتم استعادة الإخراج تلقائيًا بعد 2-3 ثوانٍ من زوال الحالة. تحقق من فجوة المسبار إذا كانت القياسات غير دقيقة. لمزيد من التشخيص، استشر دليل جهاز الإرسال.
