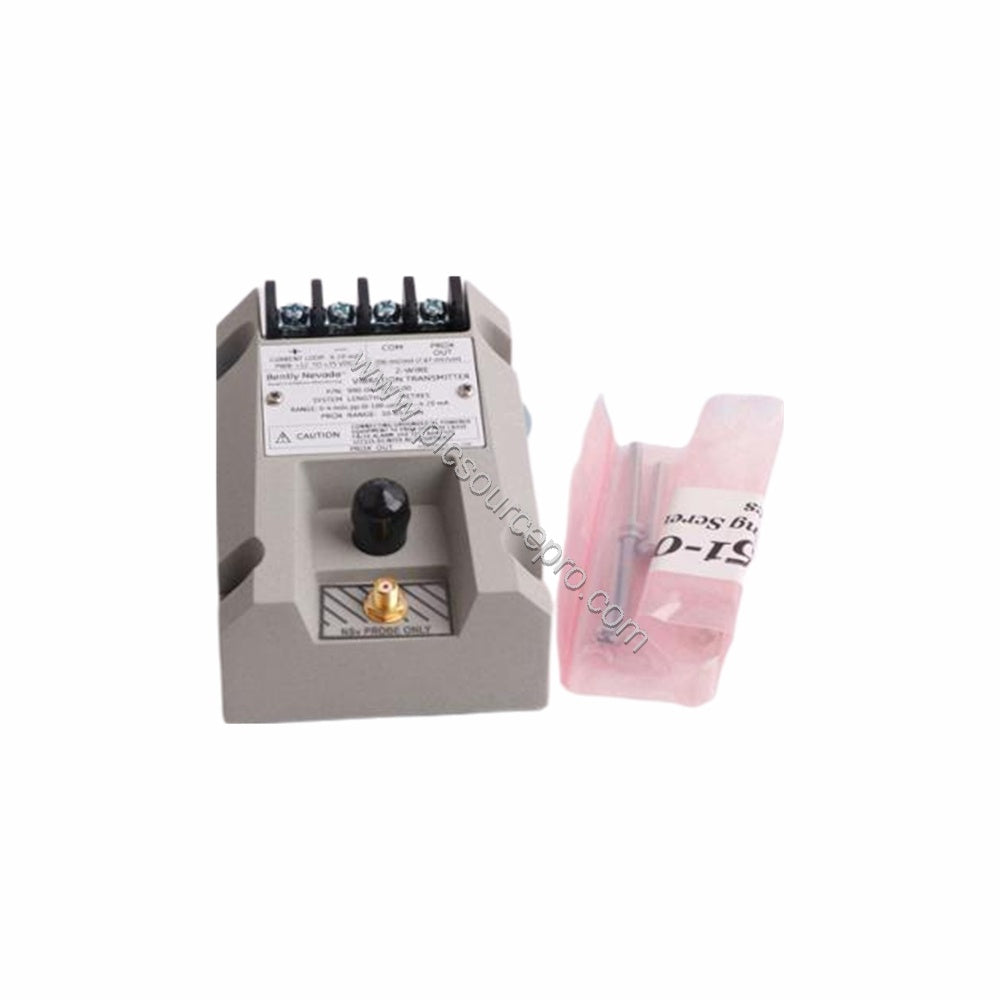

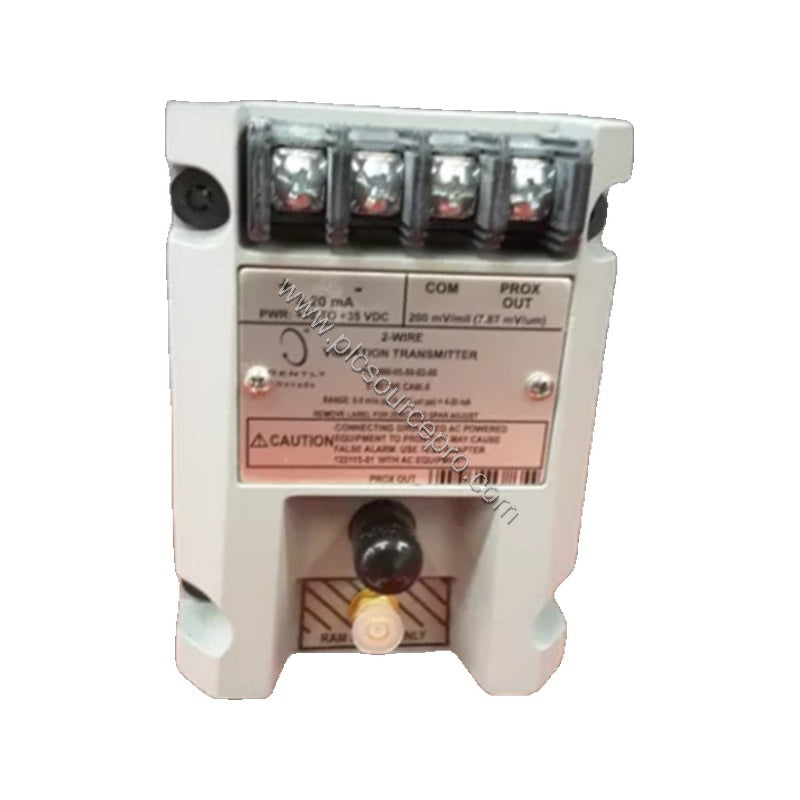

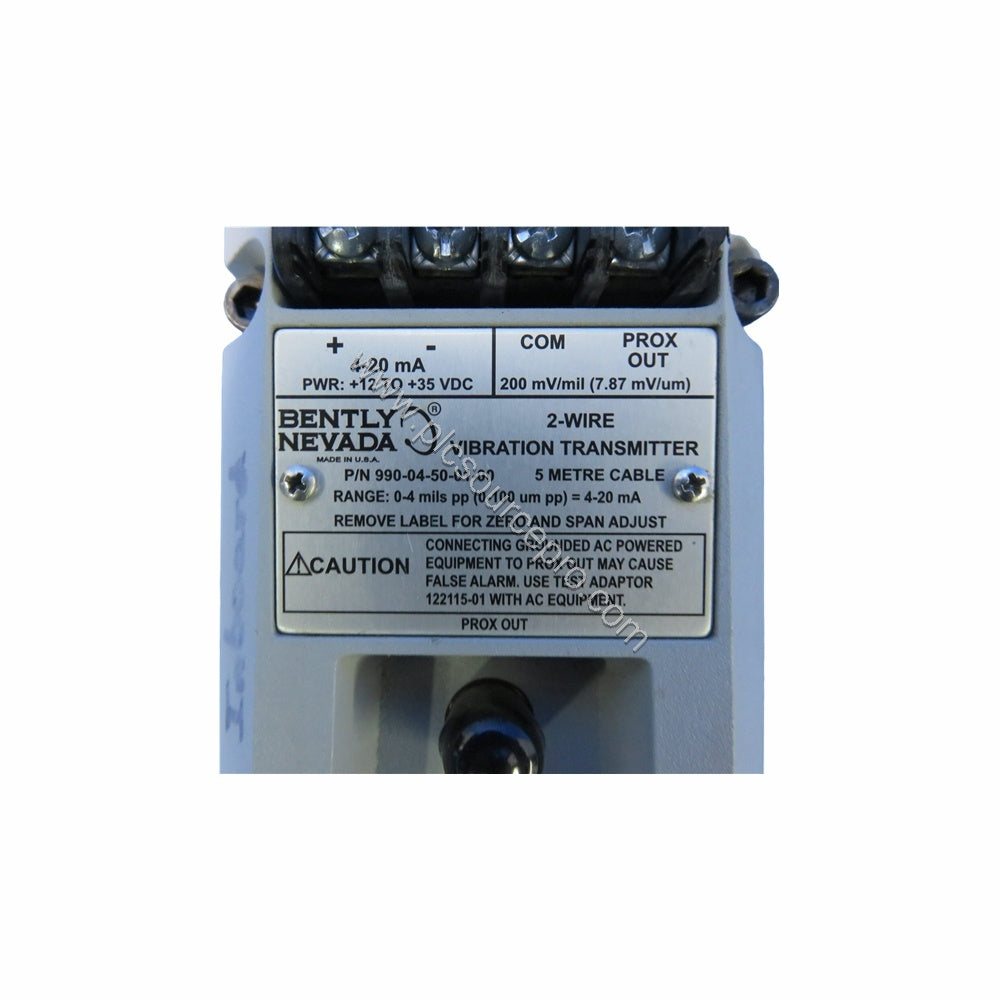

تقديم المنتج: جهاز إرسال الاهتزاز Bently Nevada 990-04-50-03-05
جهاز Bently Nevada 990-04-50-03-05 هو جهاز إرسال اهتزاز عالي الأداء من طراز 990 مصمم للمراقبة المستمرة للآلات في البيئات الصناعية الصعبة. عندما تهدد حالات الشذوذ في الاهتزاز صحة المعدات، يوفر هذا النموذج إشارة موثوقة تبلغ 4-20 مللي أمبير لتنبيه المشغلين ومنع الفشل الكارثي. كجزء من عائلة Bently Nevada الموثوقة، يقبل 990-04-50-03-05 مدخلات من مسبار تقارب واحد غير متصل من طراز 3300 NSv، مما يجعله مثاليًا لالتقاط بيانات اهتزاز العمود في الآلات الدوارة.
المواصفات الفنية: المعلمات الرئيسية لجهاز 990-04-50-03-05
يوفر جهاز Bently Nevada 990-04-50-03-05 قياسًا دقيقًا بالمواصفات الأساسية التالية المستمدة من قاعدة بيانات المنتج:
-
النطاق الكامل: 0-4 ميل ذروة إلى ذروة (0-100 ميكرومتر pp) لقياس اهتزاز دقيق.
-
طول النظام: 5.0 أمتار (16.4 قدمًا) عبر خيار الكابل المدمج.
-
متطلبات الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال، مما يدعم توصيلات الأسلاك الميدانية المرنة.
-
إخراج الإشارة: 4-20 مللي أمبير تيار مستمر عبر النطاق الكامل في تكوين ثنائي الأسلاك.
-
دقة الحلقة: ضمن ±1.5% من النطاق الكامل (من مدخل TEST إلى حمل 250 أوم)، باستثناء عامل مقياس المسبار.
-
أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير نموذجي للحماية من أعطال الحلقة.
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز (+0، -3 ديسيبل) لتغطية ترددات الاهتزاز النموذجية.
-
فجوة المسبار: 0.5 إلى 1.75 ملم (20-55 ميل) من الهدف للنطاق الكامل.
-
الحد الأدنى لحجم الهدف: قطر 9.5 ملم (0.375 بوصة).
-
غير موافق / تعطيل الإشارة: ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند حدوث عطل؛ يعود إلى طبيعته في غضون 2-3 ثوانٍ بعد إزالة العطل.
تضمن هذه المعلمات أن جهاز 990-04-50-03-05 يوفر بيانات موثوقة للصيانة التنبؤية وحماية الأصول.
التطبيقات الصناعية: حيث يتفوق 990-04-50-03-05
تم تصميم Bently Nevada 990-04-50-03-05 للمعدات الدوارة الحيوية مثل التوربينات والضواغط والمضخات والمولدات. في مصفاة، يراقب اهتزاز عمود الضاغط الطرد المركزي، مما يوفر إنذارًا مبكرًا بتآكل المحمل أو عدم التوازن. في محطة توليد الطاقة، يتتبع اهتزاز التوربينات، مما يمكن المشغلين من جدولة الصيانة قبل الفشل. كما أن 990-04-50-03-05 مناسب لمصانع الورق ومحطات المعالجة الكيميائية حيث تمنع المراقبة المستمرة للاهتزاز توقف العمل غير المخطط له.
التركيب والإعداد: تركيب 990-04-50-03-05
يتميز 990-04-50-03-05 بخيار تركيب مع مشابك ومسامير DIN (الخيار 03)، مما يبسط تركيب اللوحة. تأكد من أن المسبار مفصول بشكل صحيح بين 0.5 و 1.75 ملم من العمود المستهدف لتحقيق النطاق الكامل. قم بتوصيل جهاز الإرسال للطاقة +12 إلى +35 فولت تيار مستمر، مع مراعاة أقصى مقاومة للحلقة تبلغ 1,000 أوم. تتصل حلقة 4-20 مللي أمبير في تكوين ثنائي الأسلاك؛ استخدم مقاومة 250 أوم للتحقق من الدقة. يستوعب طول النظام البالغ 5.0 أمتار (16.4 قدمًا) معظم إعدادات الحقل دون الحاجة إلى تشغيل كابلات زائدة.
الصيانة والموثوقية: إطالة عمر جهاز الإرسال
تركز الفحوصات الروتينية لجهاز Bently Nevada 990-04-50-03-05 على سلامة الحلقة واستقرار فجوة المسبار. تحقق من أن إشارة 4-20 مللي أمبير تظل ضمن ±1.5% من القيم المتوقعة. افحص التوصيلات بحثًا عن التآكل، خاصة في المناطق الخطرة. يحمي تحديد التيار الخاص بجهاز الإرسال (23 مللي أمبير نموذجي) من قصر الدوائر. يضمن تعطيل إشارة NOT OK إيقاف التشغيل الآمن أثناء الأعطال، مما يقلل من مخاطر تلف الآلات. تحافظ فحوصات المعايرة المنتظمة باستخدام مدخل TEST على الدقة على المدى الطويل.
دليل الشراء: اختيار 990-04-50-03-05 المناسب
قبل الشراء، تحقق من توافق المسبار في نظامك: يقبل 990-04-50-03-05 مسبار تقارب واحد من طراز 3300 NSv وكابل تمديد. تأكد من أن مصدر الطاقة يوفر +12 إلى +35 فولت تيار مستمر. للمواقع الخطرة، تأكد من موافقة الوكالة (يشمل الخيار 05 CSA Div 2، و ATEX Zone 0/2، و ABS maritime). يزن جهاز الإرسال 0.43 كجم ومصنوع في الولايات المتحدة الأمريكية. للحصول على مصادر موثوقة، ضع في اعتبارك PLC Source PRO (ubest101) كمورد موثوق لوحدات Bently Nevada الأصلية.
