نظرة عامة على المنتج

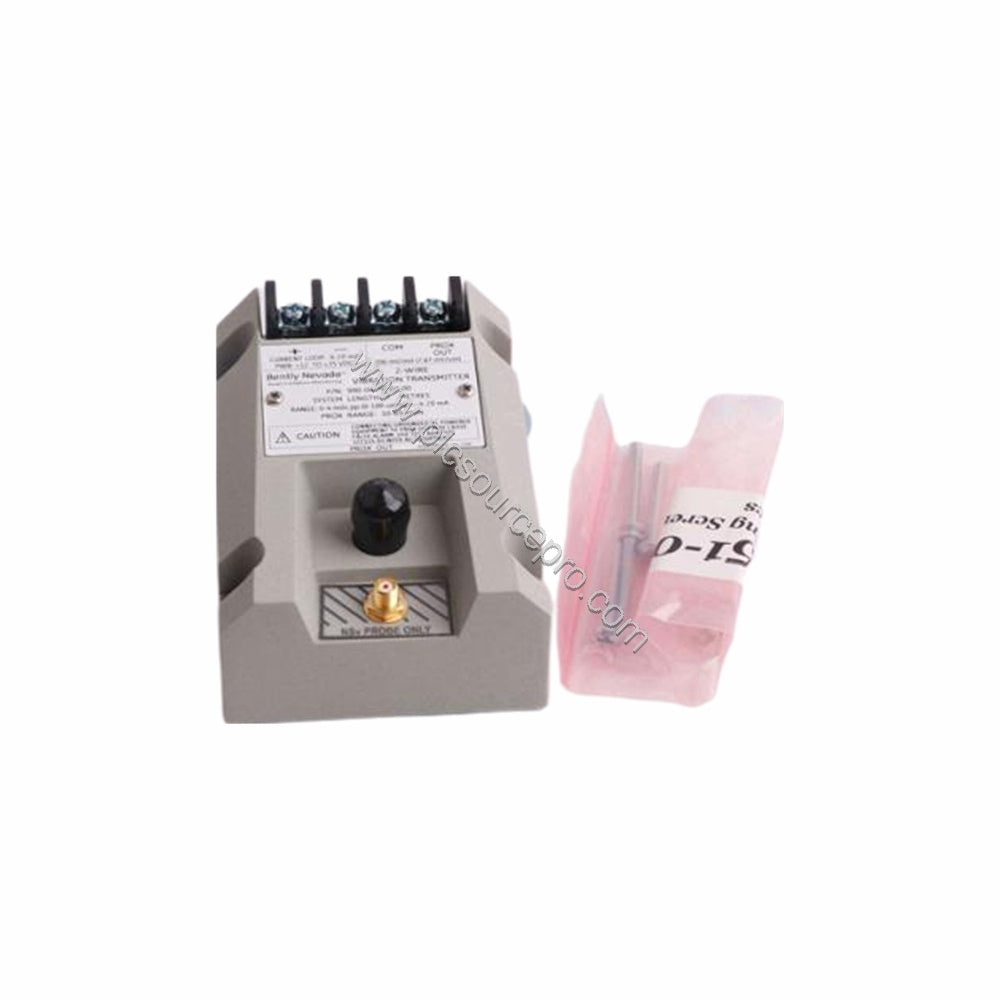

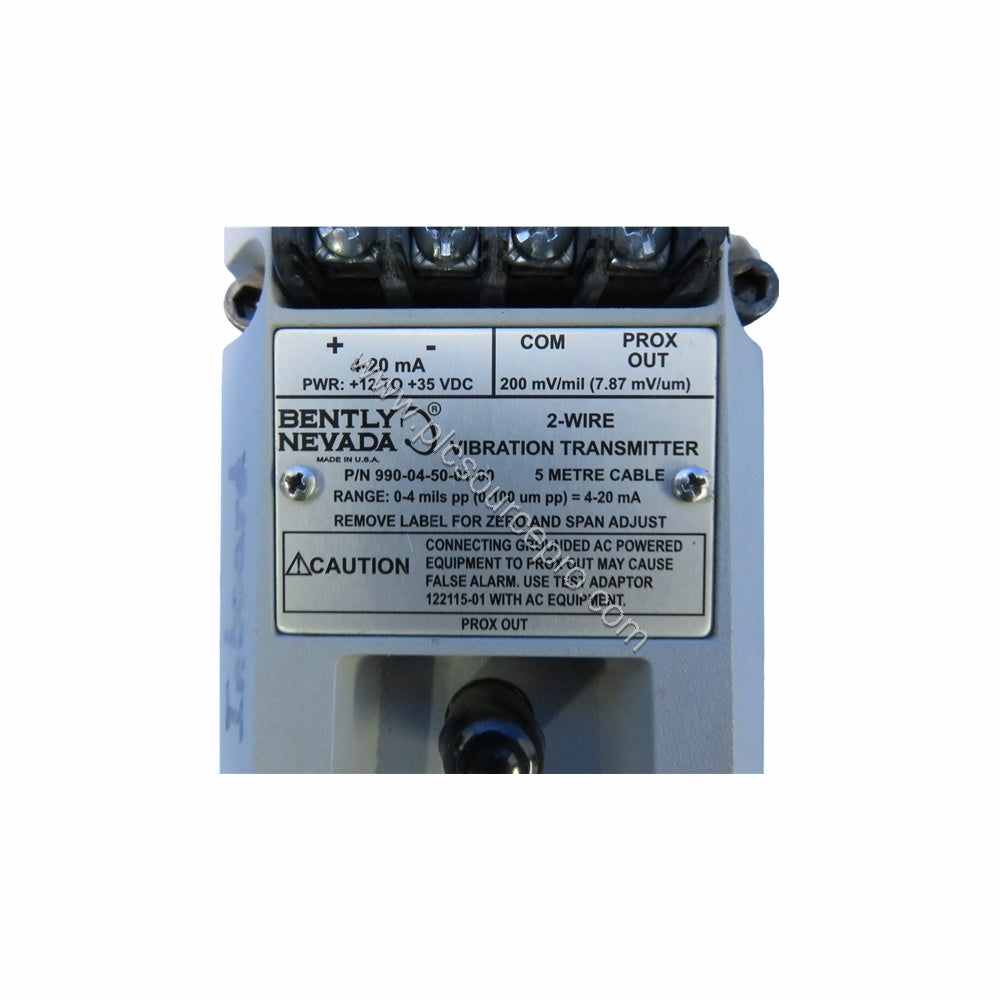

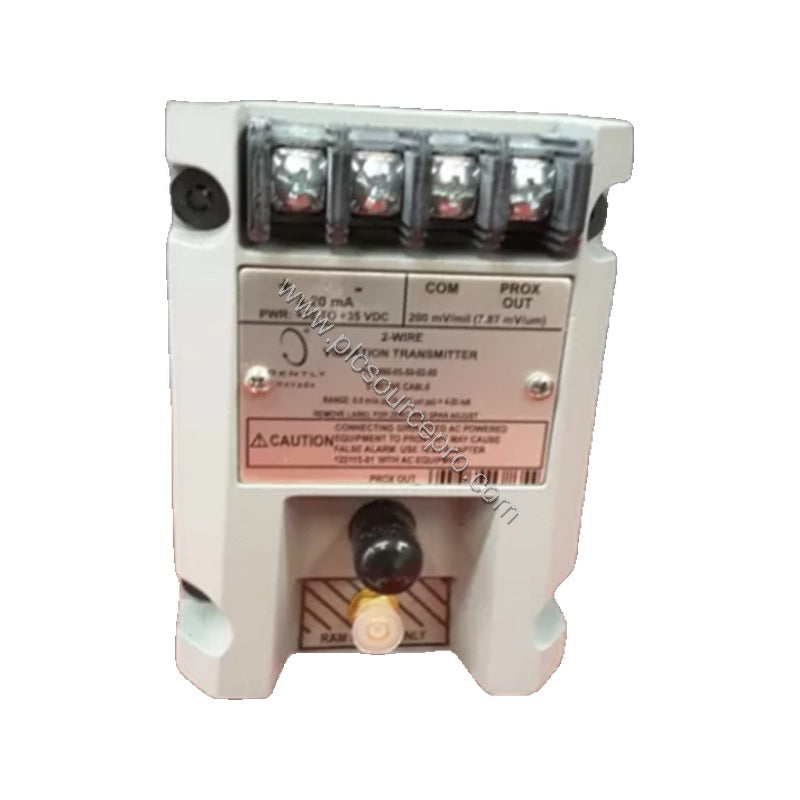

مع نطاق كامل يتراوح من 0-4 ميل pp واستجابة ترددية من 5 هرتز إلى 6000 هرتز، يوفر جهاز Bently Nevada 990-04-50-03-01 مراقبة دقيقة للاهتزاز للآلات الدوارة الحيوية. يستقبل جهاز إرسال الاهتزاز 990 هذا مسبارًا واحدًا غير متصل 3300 NSv Proximity Probe وكابل تمديد، ويحول إزاحة العمود إلى إشارة 4-20 مللي أمبير لحماية موثوقة للآلة. تم تصنيع هذه الوحدة في الولايات المتحدة الأمريكية، وتجمع بين الدقة والبنية المتينة للاستخدام الصناعي طويل الأجل.
المواصفات الفنية
يوفر جهاز Bently Nevada 990-04-50-03-01 هذه المعلمات الرئيسية:
- خيار النطاق الكامل: 0-4 ميل pp (0-100 ميكرومتر pp)
- طول النظام: 5.0 متر (16.4 قدم)
- التركيب: مشابك ومسامير DIN (الخيار 03)
- موافقة الوكالة: CSA Division 2 (الخيار 01)
- الإدخال: 1 مسبار تقارب 3300 NSv Proximity Probe غير متصل وكابل تمديد
- الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
- أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
- تحديد التيار: 23 مللي أمبير نموذجي
- دقة حلقة 4-20 مللي أمبير: ضمن ±1.5% على مدى النطاق الكامل المحدد (إضافي لعامل مقياس الإخراج التدريجي للمسبار)
- فجوة المسبار: 0.5 إلى 1.75 ملم (20 إلى 55 ميل)
- غير موافق/إلغاء الإشارة: ينخفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية، ويعود في 2-3 ثوانٍ
- استجابة التردد: 5 هرتز إلى 6,000 هرتز +0, -3 ديسيبل
- الحد الأدنى لحجم الهدف: قطر 9.5 ملم (0.375 بوصة)
- طول سلك التوصيل: 3 أمتار كحد أقصى (10 أقدام) لإخراج مستشعر Proximitor (BNC)
- الوزن: 0.43 كجم (0.9 رطل)
التطبيقات الصناعية
يتفوق جهاز Bently Nevada 990-04-50-03-01 في مراقبة اهتزاز العمود في التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة. تحمي استجابته السريعة "غير موافق" الآلات عن طريق إيقاف حلقة 4-20 مللي أمبير في غضون ميكروثانية من حدوث خطأ، مما يقلل من الأضرار المحتملة. يناسب نطاق المقياس الكامل 0-4 ميل الآلات ذات الخلوص الضيق حيث تشير الإزاحات الصغيرة إلى وجود مشكلة. على سبيل المثال، في خط ضغط مصفاة، يوفر جهاز الإرسال هذا تحذيرًا مبكرًا لتآكل المحامل أو عدم التوازن.
إرشادات التركيب والإعداد
عند تركيب جهاز Bently Nevada 990-04-50-03-01، تأكد من أن المسبار مفصول بين 0.5 و 1.75 ملم عن الهدف. استخدم مشابك ومسامير DIN المتوفرة للتركيب. يبلغ طول النظام 5.0 أمتار، لذا خطط لمسار الكابلات وفقًا لذلك. قم بتزويد جهاز الإرسال بالطاقة من +12 إلى +35 فولت تيار مستمر، مع مراعاة أقصى مقاومة للحلقة تبلغ 1,000 أوم. اضبط الصفر والمدى باستخدام تعديلات خارجية غير متفاعلة. بالنسبة للمواقع الخطرة (CSA Division 2)، استخدم مصدر طاقة 28 فولت.
دليل الاختيار ونصائح الشراء
قبل شراء جهاز Bently Nevada 990-04-50-03-01، تأكد من أن نظامك يتطلب نطاق المقياس الكامل 0-4 ميل وكابل بطول 5.0 متر. تحقق من التوافق مع مجسات 3300 NSv الموجودة. PLC Source PRO (متوفر على ubest101) يخزن هذا النموذج المحدد بموافقة CSA Division 2، مما يضمن التسليم الموثوق به للتطبيقات الهامة. للأسئلة الفنية، اتصل بفريقنا.
