مقدمة المنتج

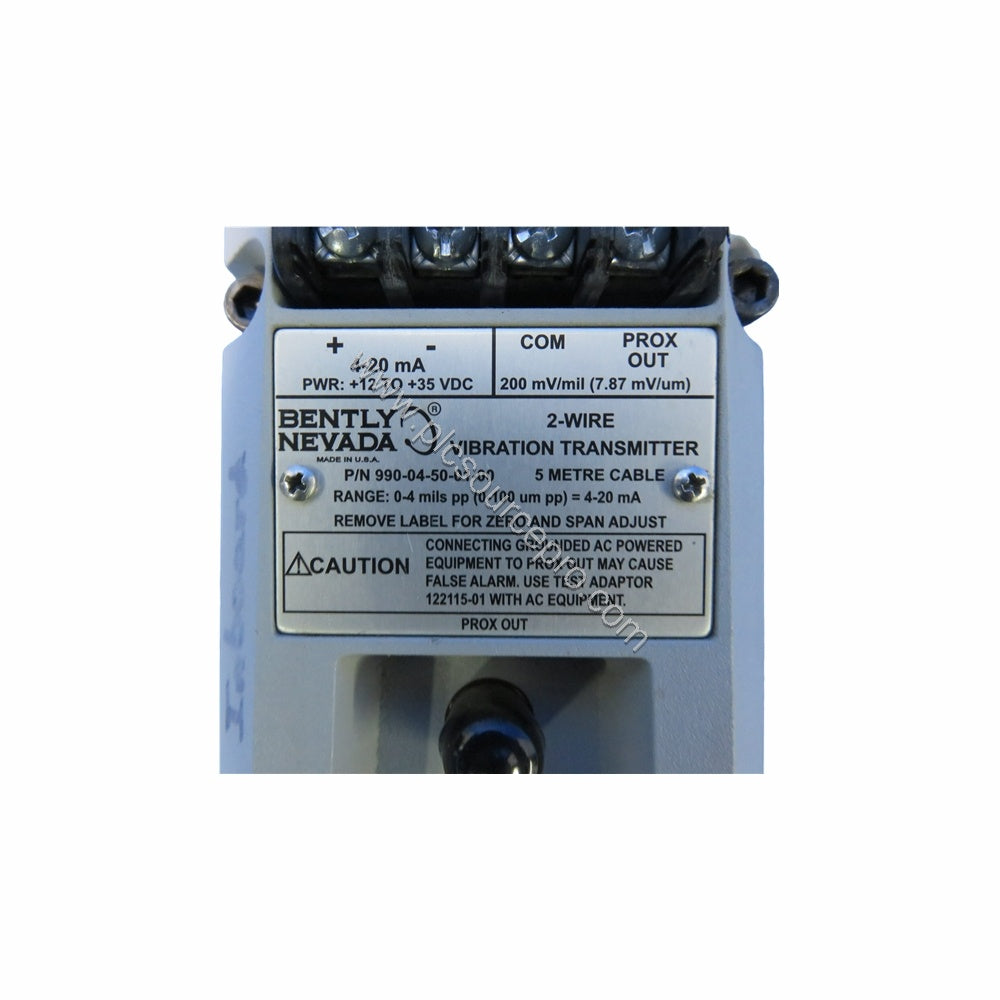

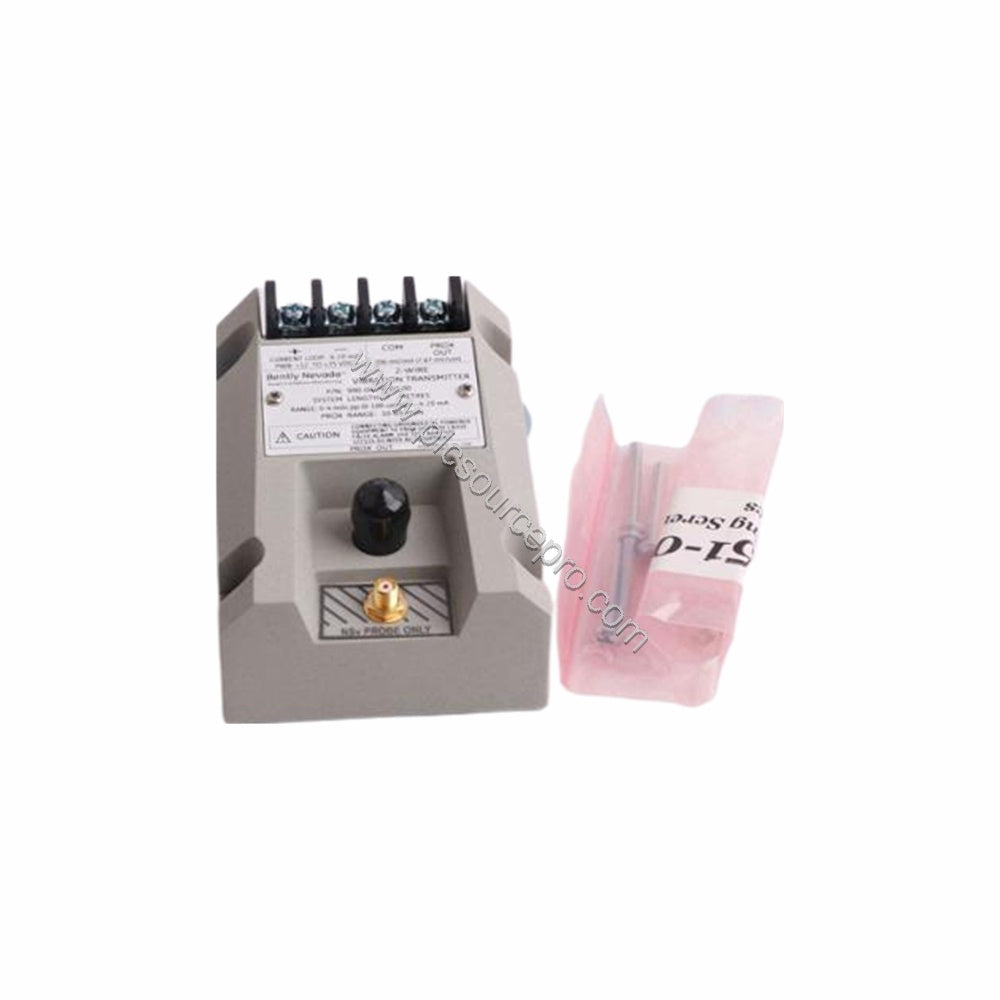

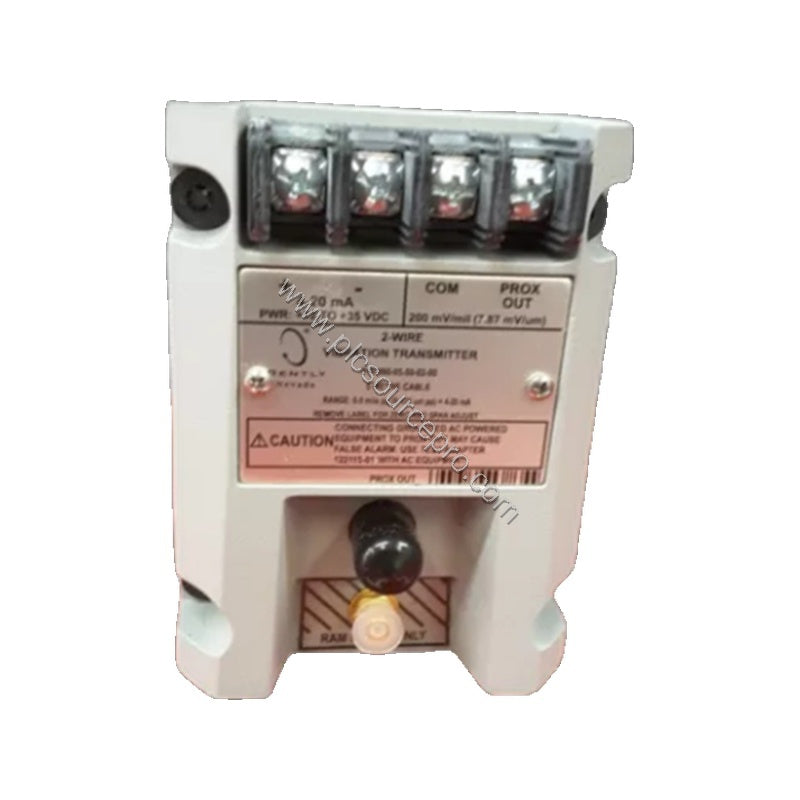

عندما يفشل نظام مراقبة الاهتزاز أو يقدم قراءات غير موثوقة، يوفر جهاز إرسال الاهتزاز Bently Nevada 990-04-50-03-00 قياسات دقيقة للإزاحة. تقبل هذه الوحدة مسبار تقارب واحد غير متصل من نوع 3300 NSv وكابل تمديد، وتقوم بتحويل إشارات المسبار إلى خرج 4-20 مللي أمبير. خيار النطاق الكامل 0-4 ملمترات (0-100 ميكرومتر) يجعله مثاليًا لحماية الآلات الحيوية.
تفاصيل المواصفات الفنية
يوفر جهاز Bently Nevada 990-04-50-03-00 مواصفات رئيسية تضمن مراقبة اهتزاز موثوقة:
-
مصدر الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
-
إشارة الخرج: 4-20 مللي أمبير تيار مستمر على مدى النطاق الكامل المحدد، تكوين سلكين.
-
دقة الحلقة: ضمن ±1.5% على مدى النطاق الكامل (مُقاس من إشارة TEST إلى حمل 250 أوم).
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل.
-
الحد الأقصى لمقاومة الحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير نموذجي.
-
الوزن: 0.43 كجم (0.9 رطل).
سيناريوهات التطبيق
في بيئات توليد الطاقة والبتروكيماويات والآلات الثقيلة، يتفوق جهاز Bently Nevada 990-04-50-03-00 في مراقبة اهتزاز العمود النسبي. على سبيل المثال، في التوربينات البخارية، يوفر الجهاز 990-04-50-03-00 خرج 4-20 مللي أمبير مستمر إلى نظام DCS أو PLC. استجابته السريعة "NOT OK" (تتراجع الإشارة إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية) تنبه المشغلين فورًا إلى أعطال المسبار، مما يمنع الأضرار الكارثية.
استكشاف الأخطاء الشائعة وحلها
مشكلة شائعة في مراقبة الاهتزاز هي القراءات الخاطئة بسبب فجوة المسبار غير الصحيحة. يتطلب جهاز Bently Nevada 990-04-50-03-00 فجوة مسبار تتراوح بين 0.5 و 1.75 ملم (20-55 ملمتر). إذا كانت الفجوة خارج النطاق، فقد لا يحقق جهاز الإرسال النطاق الكامل. مشكلة أخرى هي تجاوز مقاومة الحلقة 1,000 أوم، مما قد يؤدي إلى تدهور الدقة. استخدم مواصفات أقصى مقاومة للحلقة للتحقق من طول الكابل. تضمن ميزة "NOT OK"/تجاهل الإشارة المدمجة أن يكون الخرج أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث خطأ، ويعود إلى طبيعته بعد 2-3 ثوانٍ من إزالته.
الصيانة والموثوقية
مع تعديلات خارجية غير متفاعلة للصفر والنطاق، يبسط جهاز Bently Nevada 990-04-50-03-00 عملية المعايرة. لا توجد حاجة إلى معايرة دورية في الظروف العادية، ولكن تحقق من فجوة المسبار أثناء التثبيت. يمكن تركيب جهاز الإرسال باستخدام مشابك DIN وبراغي (خيار التركيب 03). يتناسب تصميمه المدمج بوزن 0.43 كجم بسهولة مع الخزائن الموجودة. تضمن ميزة تجاهل إشارة "NOT OK" سلامة النظام أثناء أعطال المسبار أو الكابل.
دليل الاختيار ونصائح الشراء
قبل الشراء، تحقق من أن نظامك يستخدم مسبار تقارب 3300 NSv وأن طول الكابل لا يتجاوز 3 أمتار (10 أقدام) لإخراج مستشعر Proximitor (موصل BNC). تأكد من أن جهد الإمداد يتراوح بين 12 و 35 فولت تيار مستمر. للمواقع غير الخطرة أو المنطقة 2 أو القسم 2، يعتبر جهاز Bently Nevada 990-04-50-03-00 مناسبًا. كبائع موثوق به، يقوم متجر PLC Source PRO (المتوفر على ubest101) بتخزين هذه الوحدة مع شحن سريع. تحقق من خيار طول النظام (5.0 أمتار في هذا التكوين) وخيار التركيب (مشابك DIN/براغي) ليتناسب مع إعدادك.
