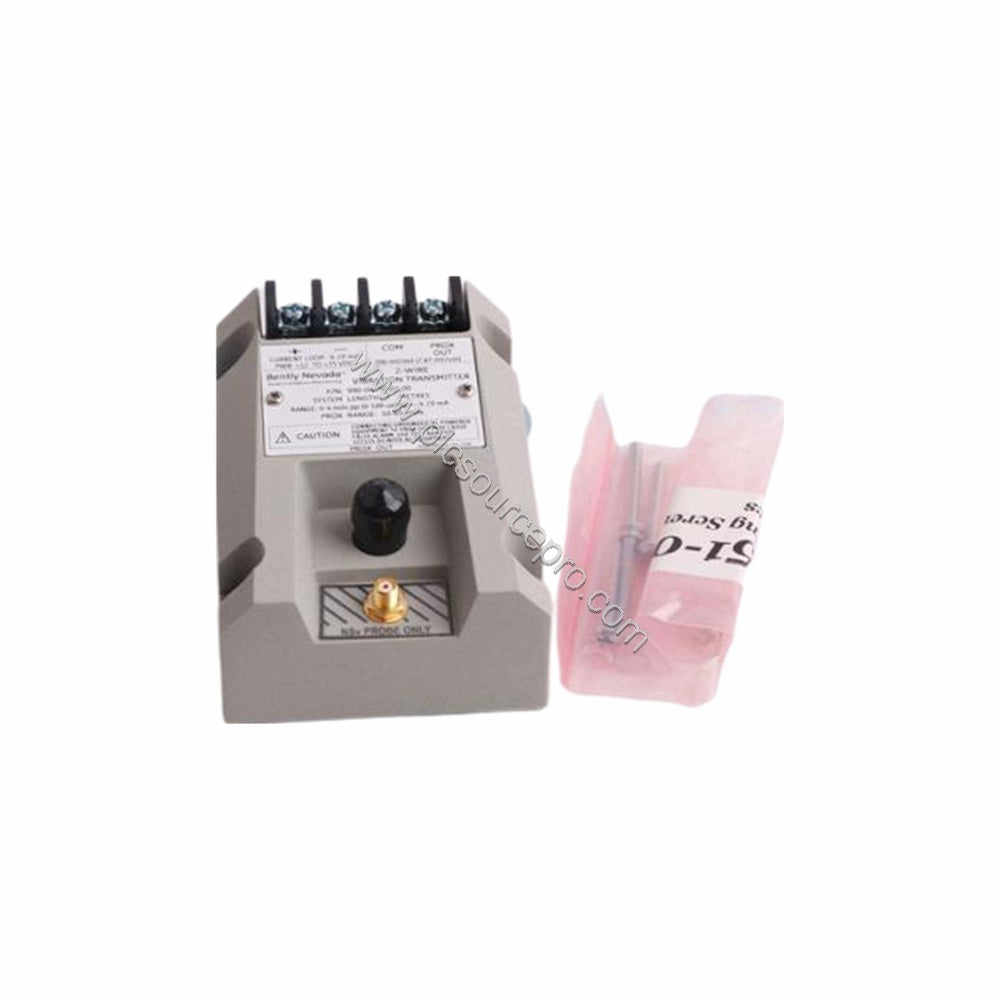

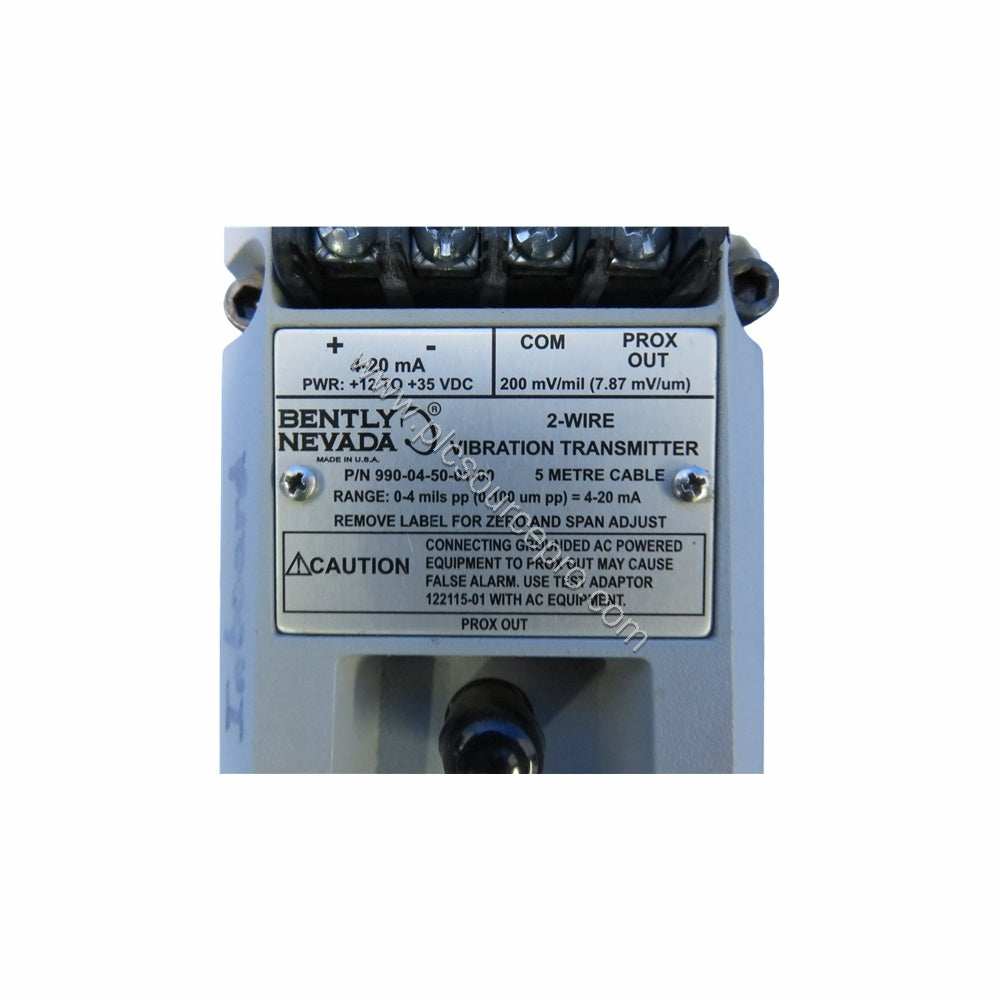

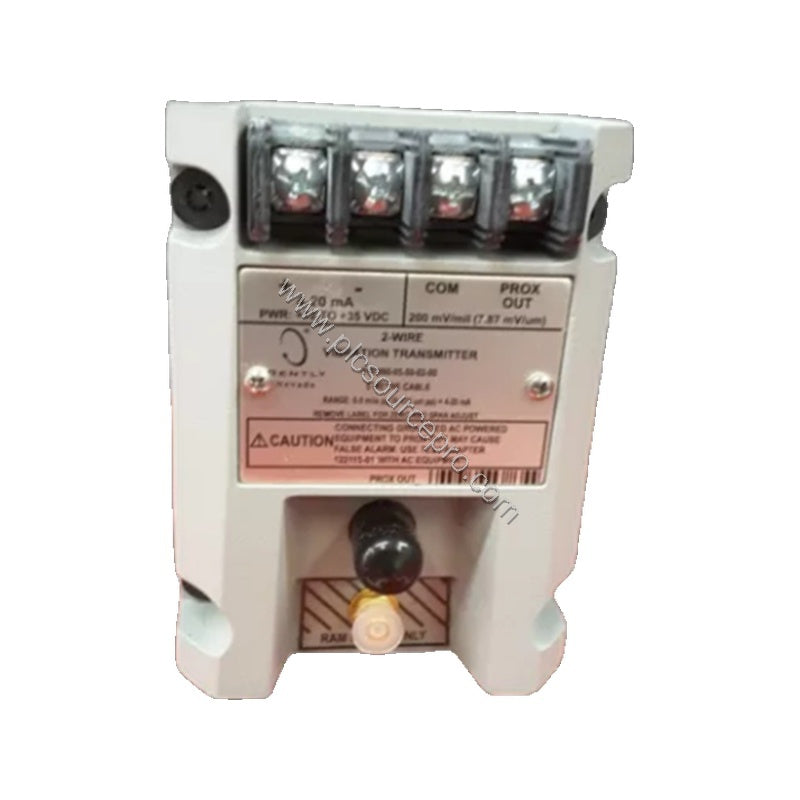

مقدمة إلى جهاز إرسال الاهتزاز Bently Nevada 990-04-50-02-CN
يُعد جهاز إرسال الاهتزاز 990 Bently Nevada 990-04-50-02-CN مكونًا أساسيًا لمراقبة الاهتزاز المستمرة في المعدات الصناعية الدوارة. تقبل وحدة الأتمتة الصناعية هذه مسبار تقارب 3300 NSv واحدًا غير متصل وكابل تمديد، محولة إشارات مسبار التقارب إلى خرج حلقة قياسي يتراوح من 4 إلى 20 مللي أمبير. بفضل تصميمه القوي واعتمادات الوكالة للتطبيقات الخاصة بالبلدان (CN)، يضمن الجهاز 990-04-50-02-CN بيانات اهتزاز موثوقة للصيانة التنبؤية وحماية الأصول.
تشمل أنماط الفشل الشائعة في مراقبة الاهتزازات انحراف الإشارة، وأخطاء فجوة المسبار، وانقطاعات الحلقة. يعالج الجهاز Bently Nevada 990-04-50-02-CN هذه المشكلات بميزات مثل تعديلات الصفر والمدى غير المتفاعلة، ووظيفة عدم السماح/إلغاء الإشارة التي تخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية عند اكتشاف عطل، واستجابة ترددية تتراوح من 5 هرتز إلى 6000 هرتز. تقلل هذه الإمكانيات الإنذارات الكاذبة ووقت التوقف، مما يحسن موثوقية النظام بشكل مباشر.
المواصفات الفنية الرئيسية
يقدم الجهاز Bently Nevada 990-04-50-02-CN قياسات دقيقة عبر خيار النطاق الكامل من 0-4 ميل pp (0-100 ميكرومتر pp). تشمل المعايير الرئيسية ما يلي:
-
مصدر الطاقة: يتطلب إدخال +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال.
-
إشارة الخرج: 4 إلى 20 مللي أمبير تيار مستمر عبر نطاق القياس الكامل المحدد في تكوين ثنائي الأسلاك.
-
دقة الحلقة: ضمن ±1.5% عبر نطاق القياس الكامل المحدد (مقاسة من إشارة الاختبار إلى الجهد عبر مقاومة حلقة 250 أوم).
-
الحد الأقصى لمقاومة الحلقة: 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر.
-
تحديد التيار: 23 مللي أمبير عادةً.
-
الاستجابة الترددية: 5 هرتز إلى 6000 هرتز +0، 3 ديسيبل.
-
متطلبات فجوة المسبار: يجب أن تكون فجوة المسبار بين 0.5 و 1.75 ملم (20-55 ميل) لنطاق القياس الكامل.
-
الوزن: 0.43 كجم (0.9 رطل).
التطبيقات الصناعية
يعد الجهاز Bently Nevada 990-04-50-02-CN مثاليًا لمراقبة الاهتزازات في التوربينات والضواغط والمضخات والمراوح. في تطبيق مصفاة نموذجي، يتم توصيل حلقة 4-20 مللي أمبير في جهاز الإرسال مباشرة بنظام التحكم المنطقي القابل للبرمجة (PLC) أو نظام التحكم الموزع (DCS) لتحليل الاتجاهات في الوقت الفعلي. يستوعب خيار طول النظام البالغ 5.0 أمتار (16.4 قدمًا) تصميمات قطارات الآلات النموذجية. من خلال اكتشاف تآكل المحمل المبكر أو عدم التوازن، تمنع هذه الوحدة الأعطال الكارثية وتقلل من وقت التوقف غير المخطط له - مما يدعم بشكل مباشر استراتيجية صيانة فعالة من حيث التكلفة.
إرشادات التركيب والإعداد
قم بتركيب الجهاز 990-04-50-02-CN باستخدام مسامير حاجز (خيار التركيب 02) للتثبيت الآمن. تأكد من أن مسبار التقارب 3300 NSv مفصول بشكل صحيح بين 0.5 و 1.75 ملم (20-55 ميل) من السطح المستهدف. الحد الأقصى لطول سلك التوصيل لخرج مستشعر التقارب (موصل BNC) هو 3 أمتار (10 أقدام). قم بتوصيل جهاز الإرسال بمصدر طاقة يتراوح من +12 إلى +35 فولت تيار مستمر؛ تحقق من أن مقاومة الحلقة لا تتجاوز 1000 أوم عند 35 فولت تيار مستمر. اضبط الصفر والمدى باستخدام مقاييس الجهد الخارجية غير المتفاعلة بعد التثبيت.
استكشاف الأخطاء الشائعة وإصلاحها
تشمل المشكلات الشائعة في أجهزة إرسال الاهتزاز انحراف فجوة المسبار وفقدان الإشارة والضوضاء. يوفر الجهاز Bently Nevada 990-04-50-02-CN تشخيصات مدمجة: إذا حدثت حالة عدم OK، ينخفض الخرج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية ويعود تلقائيًا في غضون 2-3 ثوانٍ بعد زوال العطل. بالنسبة لشذوذ الاستجابة الترددية، تحقق من أن حجم الهدف لا يقل عن 9.5 ملم (0.375 بوصة) قطرًا. افحص بانتظام وصلات الجهاز 990-04-50-02-CN وتأكد من استقرار مصدر الطاقة لمنع الأعطال المتقطعة. إذا تجاوزت دقة الحلقة ±1.5%، فتحقق من عامل مقياس التزايد لخرج التقارب لكل مواصفات المستشعر.
للمساعدة في الشراء، قم بزيارة ubest101 على Shopify للحصول على وحدات Bently Nevada 990-04-50-02-CN الأصلية ونصائح الخبراء حول التكامل.
