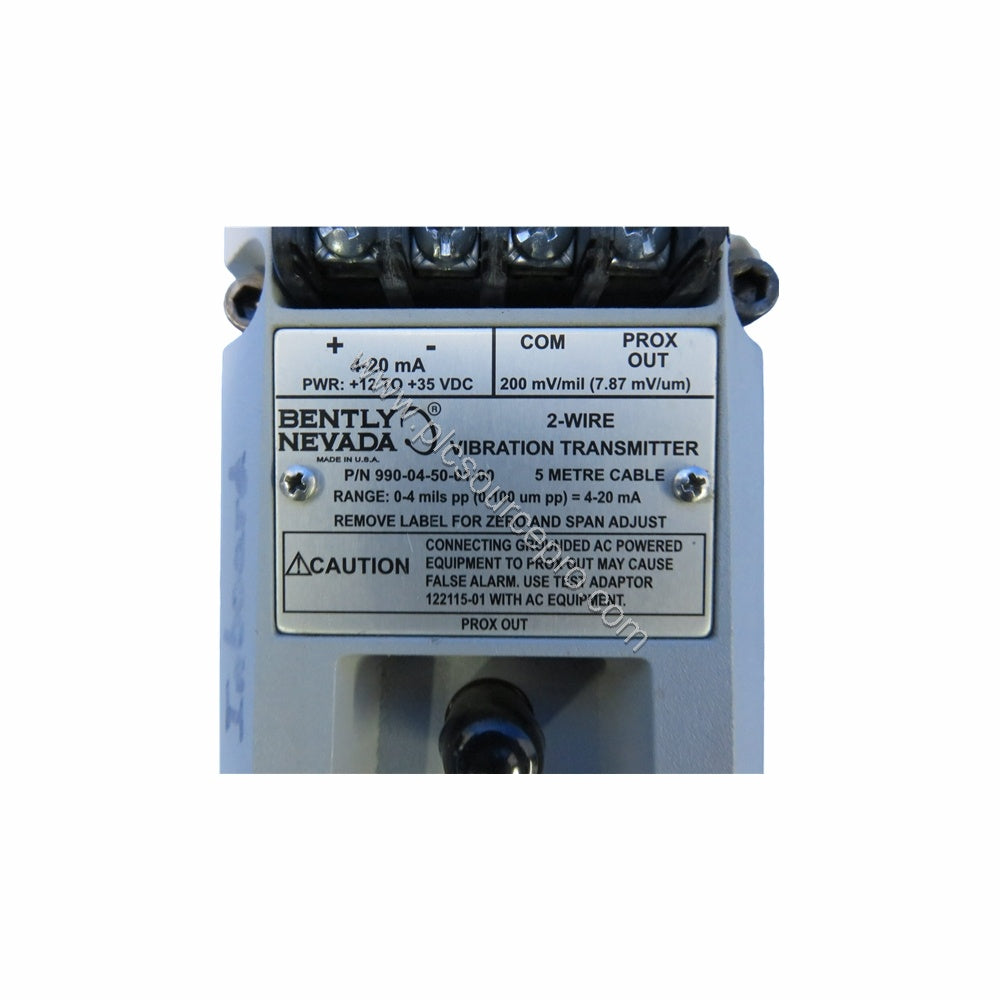

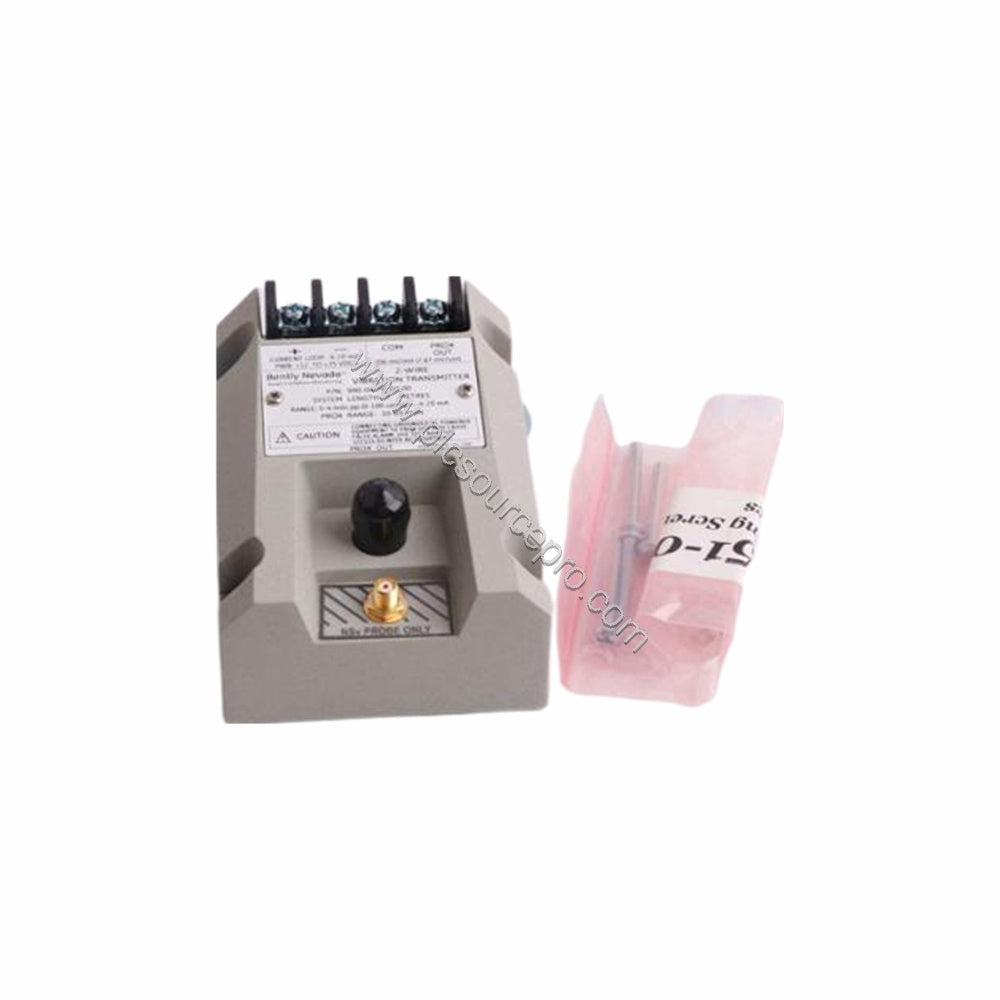

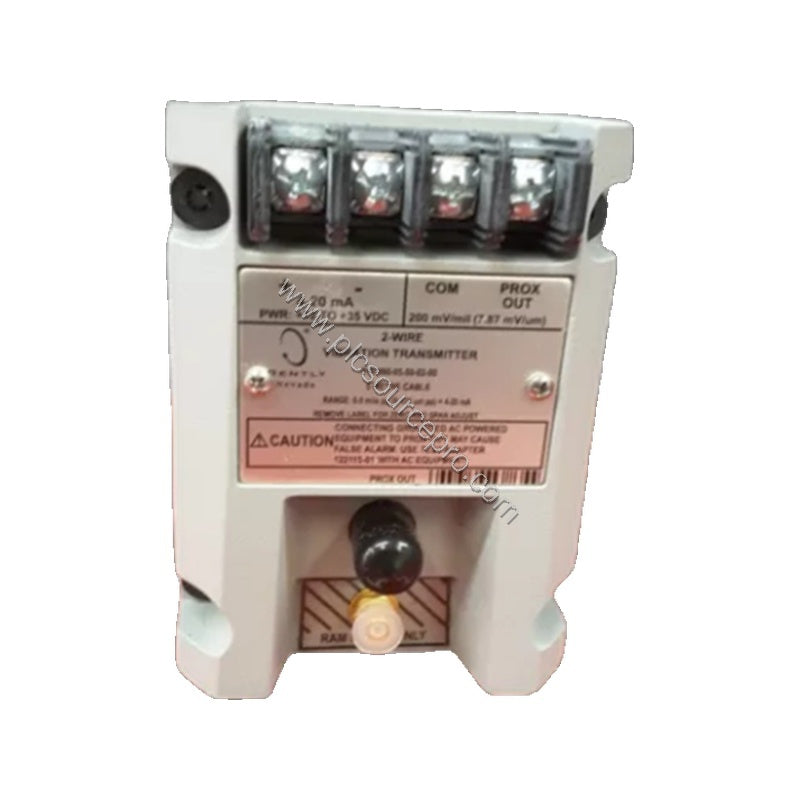

نظرة عامة على المنتج: جهاز إرسال الاهتزازات Bently Nevada 990-04-50-02-05 990
عندما تكون مراقبة الاهتزازات أمرًا بالغ الأهمية لحماية الماكينات، فإن Bently Nevada 990-04-50-02-05 يوفر مخرجًا موثوقًا به 4-20 مللي أمبير مع إيقاف سريع للإشارة عند حدوث أعطال. يقبل جهاز إرسال الاهتزازات 990 هذا مسبار تقارب 3300 NSv غير متصل وكابل تمديد، ويحول قياسات الاهتزاز إلى إشارة متناسبة 4-20 مللي أمبير. وهو مصمم للبيئات الخطرة وغير الخطرة، مع موافقات الوكالات بما في ذلك CSA Division 2 و ATEX Zone 0 و ATEX Zone 2 وموافقة ABS البحرية.
تفاصيل المواصفات الفنية
| المعلمة |
القيمة |
| خيار النطاق الكامل |
0-4 ميل (0-100 ميكرومتر) |
| خيار طول النظام |
5.0 أمتار (16.4 قدمًا) |
| خيار التركيب |
02 براغي الحاجز |
| موافقات الوكالات |
CSA Division 2، ATEX Zone 0، ATEX Zone 2، ABS البحرية |
| المدخل |
1 مسبار تقارب 3300 NSv غير متصل وكابل تمديد |
| متطلبات الطاقة |
+12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| الحد الأقصى لمقاومة الحلقة |
1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار |
23 مللي أمبير (نموذجي) |
| مخرج إشارة 4 إلى 20 مللي أمبير |
4 إلى 20 مللي أمبير تيار مستمر على مدى النطاق الكامل في تكوين سلكين |
| دقة حلقة 4 إلى 20 مللي أمبير |
في حدود ±1.5% على مدى النطاق الكامل (عبر حمل 250 أوم، باستثناء عامل مقياس الزيادة لمخرج التقارب) |
| فجوة المسبار |
0.5 إلى 1.75 ملم (20 إلى 55 ميل) من الهدف |
| استجابة التردد |
5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل |
| الحد الأدنى لحجم الهدف |
9.5 ملم (0.375 بوصة) قطرًا |
| طول سلك الرصاص (BNC) |
حد أقصى 3 أمتار (10 أقدام) |
| وزن جهاز الإرسال |
0.43 كجم (0.9 رطل) |
تطبيقات الصناعة: حالات الاستخدام الواقعية
يعد Bently Nevada 990-04-50-02-05 مثاليًا لمراقبة الآلات الدوارة مثل التوربينات والمضخات والضواغط. في البيئات المعرضة لفشل المستشعر، تؤدي ميزة إيقاف إشارة "ليس على ما يرام" إلى خفض الإخراج إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية من حدوث عطل، مما ينبه أنظمة التحكم لاتخاذ إجراء فوري. تعد هذه الإمكانية بالغة الأهمية في مصانع البتروكيماويات وتوليد الطاقة والتطبيقات البحرية حيث يمكن أن يكون التوقف غير المخطط له مكلفًا. تضمن دقة حلقة جهاز الإرسال ±1.5% بيانات اهتزاز دقيقة، مما يتيح جداول الصيانة التنبؤية.
إرشادات التركيب والإعداد
ركب Bently Nevada 990-04-50-02-05 باستخدام خيار برغي الحاجز. تأكد من ضبط فجوة المسبار بين 0.5 و 1.75 ملم لتحقيق النطاق الكامل. يجب ألا يتجاوز طول سلك الرصاص BNC من مخرج مستشعر القرب 3 أمتار للحفاظ على سلامة الإشارة. قم بتزويد جهاز الإرسال بالطاقة من +12 إلى +35 فولت تيار مستمر عند الطرف، مع مراعاة الحد الأقصى لمقاومة الحلقة البالغ 1,000 أوم عند 35 فولت تيار مستمر. استخدم تعديلات خارجية غير متفاعلة لمعايرة الصفر والمدى.
الصيانة والموثوقية
يتطلب Bently Nevada 990-04-50-02-05 الحد الأدنى من الصيانة نظرًا لتصميمه القوي. تبسط تعديلات الصفر والمدى غير المتفاعلة المعايرة، مما يقلل من تكاليف العمالة. تكتشف ميزة "ليس على ما يرام"/إيقاف الإشارة تلقائيًا أعطال المسبار أو الكابل، مما يحمي المعدات النهائية. لضمان الموثوقية على المدى الطويل، تحقق من فجوة المسبار ووصلات الكابل أثناء الفحوصات الروتينية. يتحمل جهاز الإرسال هذا الظروف القاسية بفضل موافقات ATEX و CSA.
دليل الاختيار ونصائح الشراء
عند اختيار Bently Nevada 990-04-50-02-05، تحقق من أن خيار النطاق الكامل (0-4 ميل) وطول النظام (5.0 أمتار) يتطابقان مع متطلبات تطبيقك. تأكد من أن خيار التركيب (براغي الحاجز) وموافقة الوكالة (الخيار 05) مناسبان لتصنيف منطقتك الخطرة. للحصول على قطع غيار أصلية وتسليم سريع، ثق بـ PLC Source PRO (المعروف سابقًا باسم ubest101). نحن نوفر هذا النموذج بالضبط وندعم احتياجات الأتمتة الصناعية في جميع أنحاء العالم.
