مقدمة

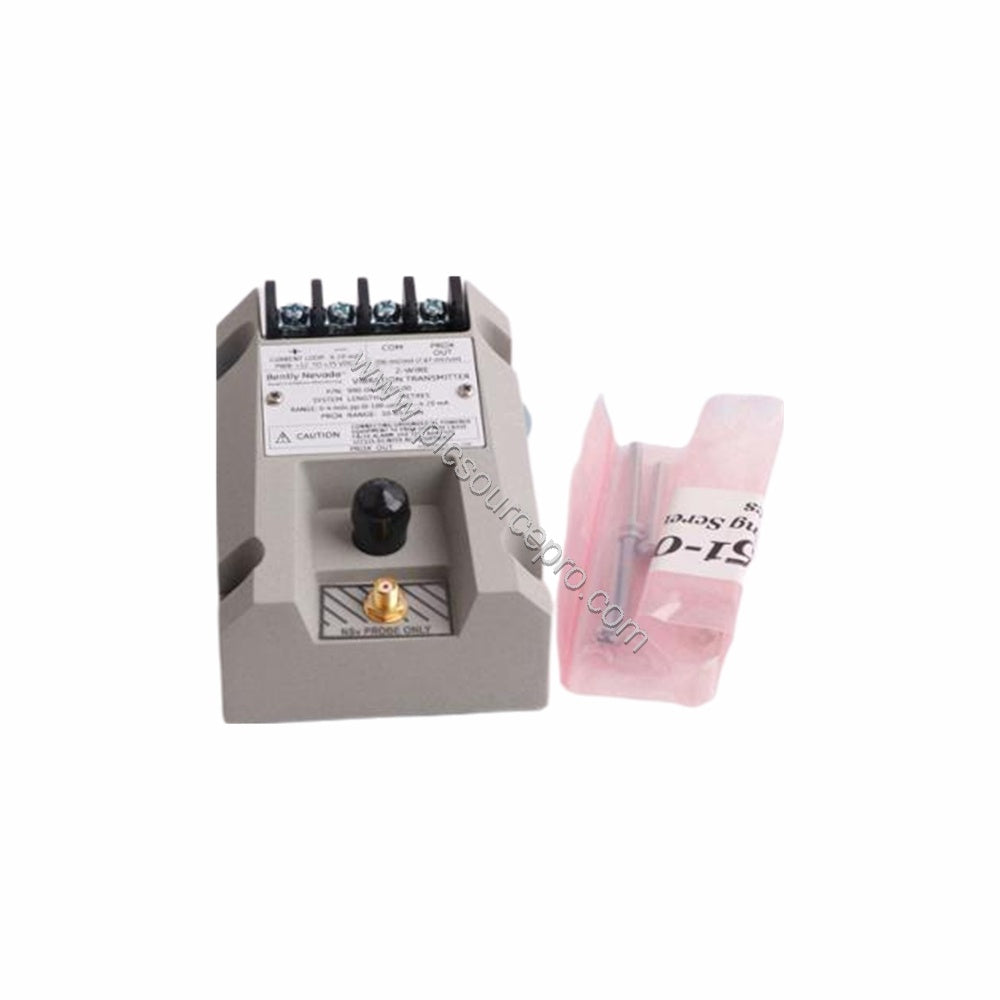

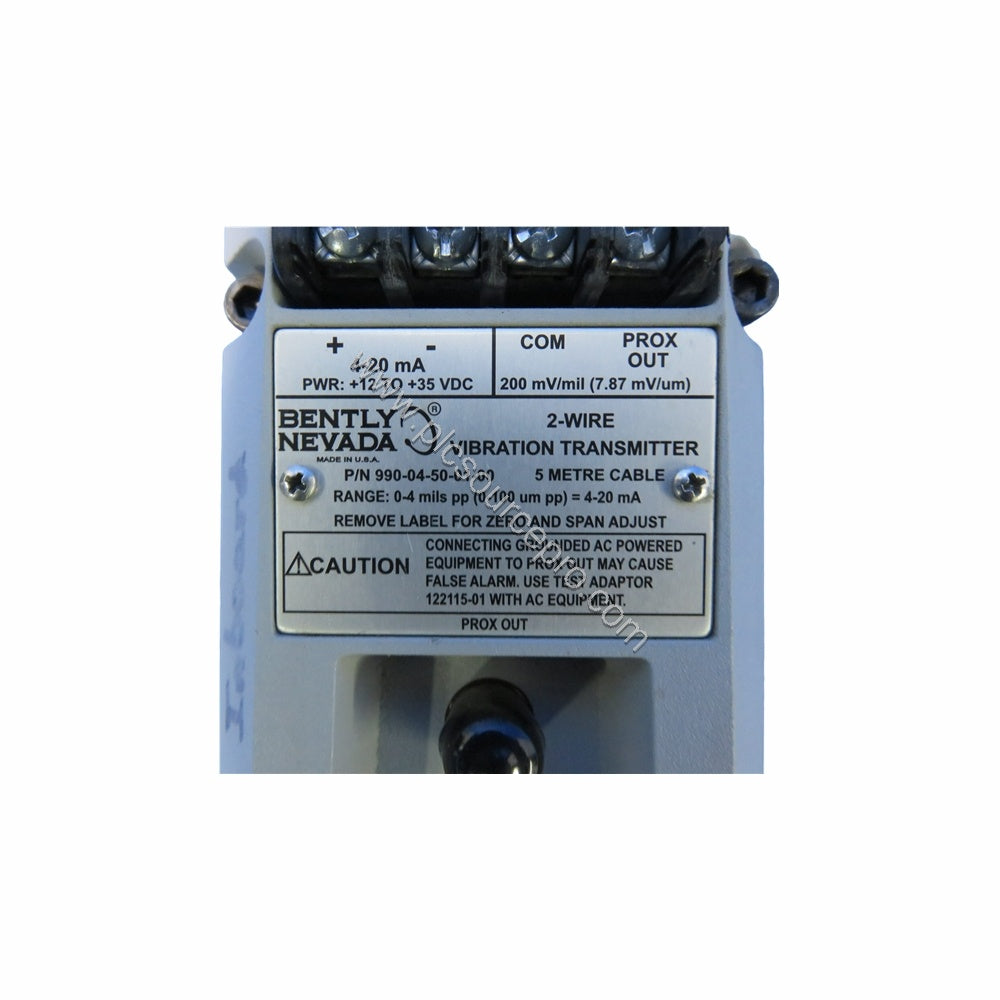

عندما يؤدي تعطل الآلات غير المخطط له إلى تعطيل العمليات، يوفر جهاز إرسال الاهتزاز Bently Nevada 990-04-50-01-05 990 تحذيرًا مبكرًا حرجًا. تم تصميم هذا الجهاز لقبول مسبار تقارب واحد غير متصل 3300 NSv، ويوفر بيانات اهتزاز دقيقة وفي الوقت الفعلي لمنع الأعطال الكارثية. يُعد 990-04-50-01-05 جزءًا من سلسلة Bently Nevada الموثوقة 990، المصممة للبيئات الصناعية الصعبة.
المواصفات الفنية
يعمل جهاز Bently Nevada 990-04-50-01-05 بنطاق كامل يتراوح من 0-4 ملم pp (0-100 ميكرومتر pp) وطول نظام يبلغ 5.0 أمتار (16.4 قدمًا). يتم تثبيته عبر مشابك سكة DIN مقاس 35 ملم ويحمل الموافقات: CSA Division 2، ATEX Zone 0، ATEX Zone 2، وموافقة ABS البحرية. تشمل المعلمات الرئيسية ما يلي:
-
الطاقة: +12 إلى +35 Vdc
-
الخرج: 4-20 mA على مدى النطاق الكامل
-
الدقة: ±1.5% على مدى النطاق الكامل المحدد
-
أقصى مقاومة للحلقة: 1,000 Ω عند 35 Vdc
-
تحديد التيار: 23 mA نموذجي
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، -3 dB
-
الوزن: 0.43 كجم (0.9 رطل)
-
فجوة المسبار: 0.5 إلى 1.75 ملم (20 إلى 55 ملم)
تطبيقات الصناعة
تشمل تطبيقات الصناعة لجهاز Bently Nevada 990-04-50-01-05 مراقبة الآلات الدوارة مثل المضخات والضواغط والتوربينات والمراوح. في إعداد نموذجي، يتصل الجهاز بمسبار 3300 NSv ويخرج إشارة 4-20 mA تتناسب مع سعة الاهتزاز. تعمل ميزة NOT OK/إلغاء الإشارة على إجبار الخرج على الانخفاض إلى أقل من 3.6 mA في غضون 100 ميكروثانية عند اكتشاف عطل، مما يحمي المنطق اللاحق.
دليل التركيب
ثبت جهاز 990-04-50-01-05 باستخدام مشابك سكة DIN المرفقة مقاس 35 ملم. تأكد من أن مسبار التقارب مفصول بين 0.5 و 1.75 ملم عن السطح المستهدف. قم بتزويد الجهاز بالطاقة من +12 إلى +35 Vdc في كتلة الأطراف. قم بتوصيل مسبار 3300 NSv وكابل التمديد؛ أقصى طول سلك توصيل لمخرج مستشعر التقارب (BNC) هو 3 أمتار (10 أقدام). بالنسبة لمنشآت المناطق الخطرة، تحقق من أن جهد مصدر الطاقة يلبي متطلبات المنطقة (28 فولت لقسم 2/منطقة 2).
الصيانة والموثوقية
تم تصميم جهاز Bently Nevada 990-04-50-01-05 لتحقيق موثوقية طويلة الأمد ولا يتطلب معايرة روتينية. ومع ذلك، يمكن أن يمنع الفحص الدوري لفجوة المسبار وسلامة الكابل الانجراف. يحمي تحديد التيار الخاص بالجهاز (23 mA نموذجي) من أعطال الحلقة. تسمح تعديلات الصفر والمدى غير المتفاعلة بإعادة ضبط النطاق في الحقل دون التأثير على المعايرة. في بيئات الاهتزاز الشديدة، يضمن التثبيت القوي لسكة DIN مقاس 35 ملم تشغيلًا مستقرًا.
دليل الاختيار
عند اختيار جهاز Bently Nevada 990-04-50-01-05، تأكد من أن النطاق الكامل (0-4 ملم في هذا المتغير) وطول النظام (5.0 م) يتطابقان مع تركيبك. تبسط خيار التثبيت على سكة DIN مقاس 35 ملم التكامل. تأكد من أن مصدر الطاقة الخاص بك يوفر +12 إلى +35 Vdc وأن مقاومة الحلقة لا تتجاوز 1,000 Ω. للحصول على المساعدة، اتصل بـ PLC Source PRO (متاح على www.plcsourcepro.com) للمجسات والملحقات المتوافقة.
