نظرة عامة على المنتج

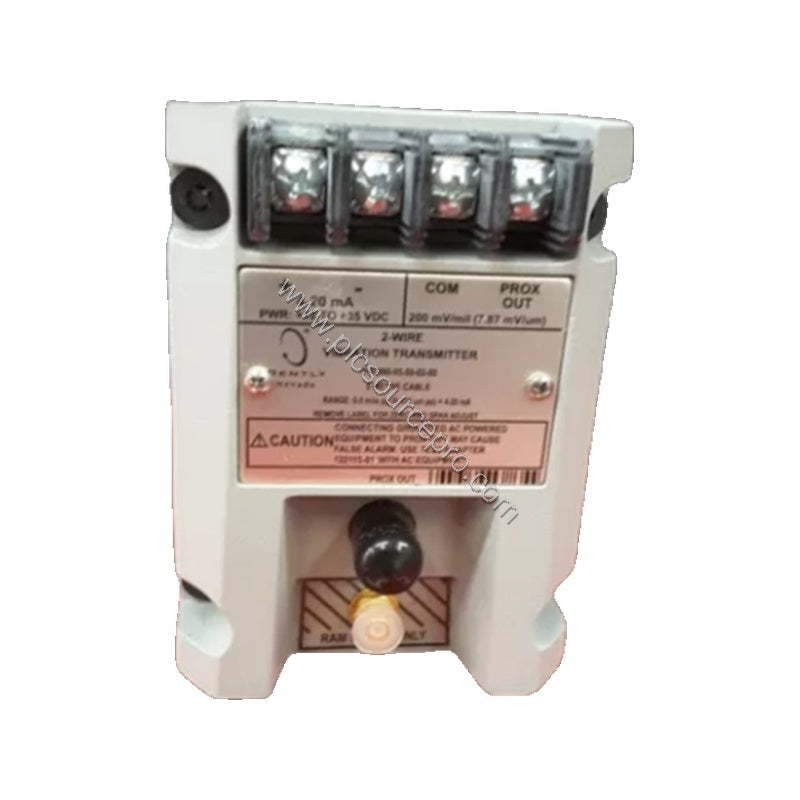

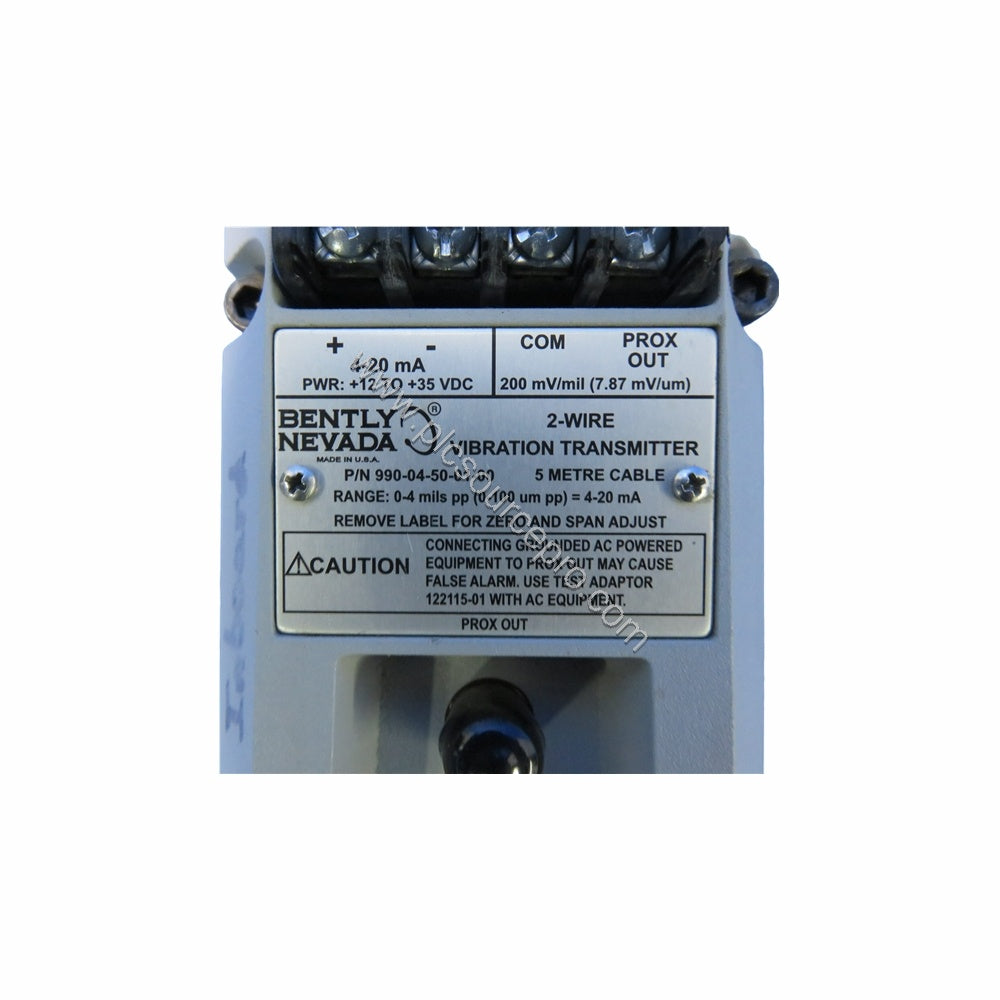

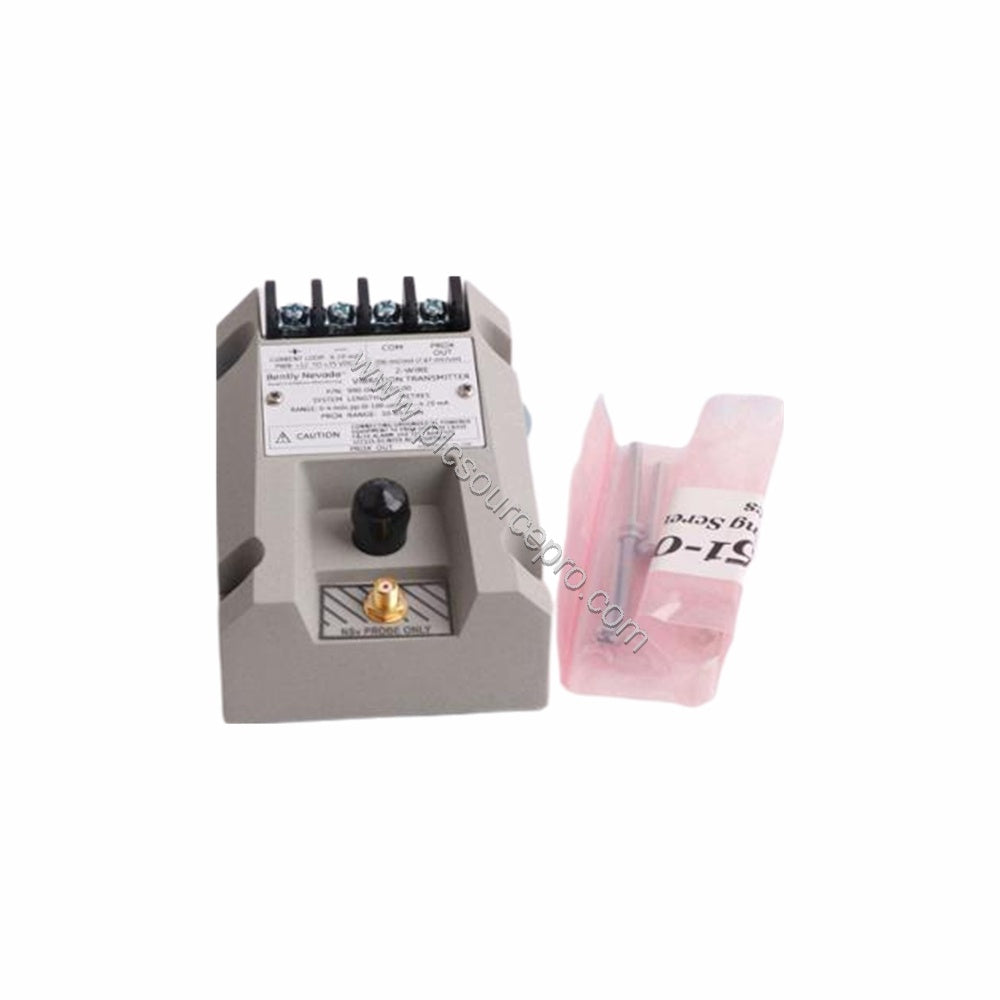

يعد Bently Nevada 990-04-50-01-01 جهاز إرسال اهتزاز عالي الأداء 990 مصمم للمراقبة المستمرة لحالة الماكينة. تقوم وحدة الأتمتة الصناعية هذه بتحويل إشارات مسبار التقارب إلى خرج موحد 4-20 مللي أمبير، مما يتيح الكشف المبكر عن تشوهات الاهتزاز. صُنع بفخر في الولايات المتحدة الأمريكية، تم تصميم 990-04-50-01-01 للمعدات الدوارة الحرجة في البيئات الخطرة.
المواصفات الفنية
-
الإدخال: يقبل مسبار تقارب غير متصل 3300 NSv وكابل تمديد
-
متطلبات الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال
-
إخراج الإشارة: 4 إلى 20 مللي أمبير تيار مستمر على مدى النطاق الكامل المحدد (0-4 ميل pp / 0-100 ميكرومتر pp) في تكوين سلكين
-
دقة الحلقة: في حدود ±1.5% على مدى النطاق الكامل (إضافة إلى عامل مقياس الزيادة في خرج التقارب)
-
أقصى مقاومة للحلقة: 1,000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر
-
تحديد التيار: 23 مللي أمبير نموذجي
-
استجابة التردد: 5 هرتز إلى 6,000 هرتز +0، 3 ديسيبل
-
فجوة المسبار: 0.5 إلى 1.75 ملم (20 إلى 55 ميل) من الهدف
-
الحد الأدنى لحجم الهدف: 9.5 ملم (0.375 بوصة) قطر
-
التركيب: مشابك قضيب DIN مقاس 35 ملم (الخيار 01)
-
اعتماد الوكالة: CSA القسم 2 للمناطق غير الخطرة / المنطقة 2 / القسم 2
-
الوزن: 0.43 كجم (0.9 رطل)
تطبيقات الصناعة
يعتبر Bently Nevada 990-04-50-01-01 مثاليًا لمراقبة المضخات والضواغط والمراوح والتوربينات في محطات النفط والغاز والبتروكيماويات وتوليد الطاقة ومعالجة المياه. يتيح نطاقه الكامل من 0-4 ميل pp و استجابته الترددية التي تصل إلى 6 كيلو هرتز الكشف الدقيق عن عدم التوازن وعدم المحاذاة وتآكل المحامل. تضمن وظيفة عدم الموافقة / إلغاء الإشارة المتكاملة (الخرج <3.6 مللي أمبير في غضون 100 ميكرو ثانية) إشارة فورية للخطأ، مما يمنع الأعطال الكارثية.
إرشادات التثبيت والإعداد
قم بتركيب 990-04-50-01-01 باستخدام مشابك قضيب DIN المرفقة (الخيار 01). تأكد من أن مسبار التقارب مفصول بين 0.5 و 1.75 ملم عن الهدف. قم بتوصيل مسبار 3300 NSv وكابل تمديد بمدخل جهاز الإرسال. قم بتوصيل حلقة 4-20 مللي أمبير في تكوين سلكين مع مصدر طاقة من +12 إلى +35 فولت تيار مستمر. تعمل تعديلات الصفر والمدى غير المتفاعلة على تبسيط المعايرة. لخرج مستشعر Proximitor عبر BNC، حافظ على طول سلك التوصيل في حدود 3 أمتار (10 أقدام).
الصيانة والموثوقية
يوفر جهاز إرسال الاهتزاز هذا موثوقية استثنائية على المدى الطويل مع تحديد التيار النموذجي البالغ 23 مللي أمبير وموافقة CSA Division 2 القوية للبيئات القاسية. يضمن التحقق الدوري من فجوة المسبار ومقاومة الحلقة (الحد الأقصى 1,000 أوم) أداءً ثابتًا. يقلل Bently Nevada 990-04-50-01-01 من وقت التوقف غير المخطط له من خلال توفير إنذار مبكر لتدهور الآلات، مما يزيد من عائد الاستثمار من خلال الصيانة الاستباقية.
دليل الاختيار ونصائح الشراء
قبل الطلب، تأكد من النطاق الكامل المطلوب (0-4 ميل pp)، وطول النظام (5.0 أمتار / 16.4 قدم)، وخيار التركيب (مشابك قضيب DIN)، وموافقة الوكالة (CSA Division 2). يتوفر 990-04-50-01-01 في المخزون لدى PLC Source PRO (ubest101). للاستفسارات الكبيرة أو الشحن السريع، اتصل بفريق المبيعات لدينا. تأكد من التوافق مع مسابير التقارب 3300 NSv وكابلات التمديد الموجودة لديك.
