مقدمة عن المنتج

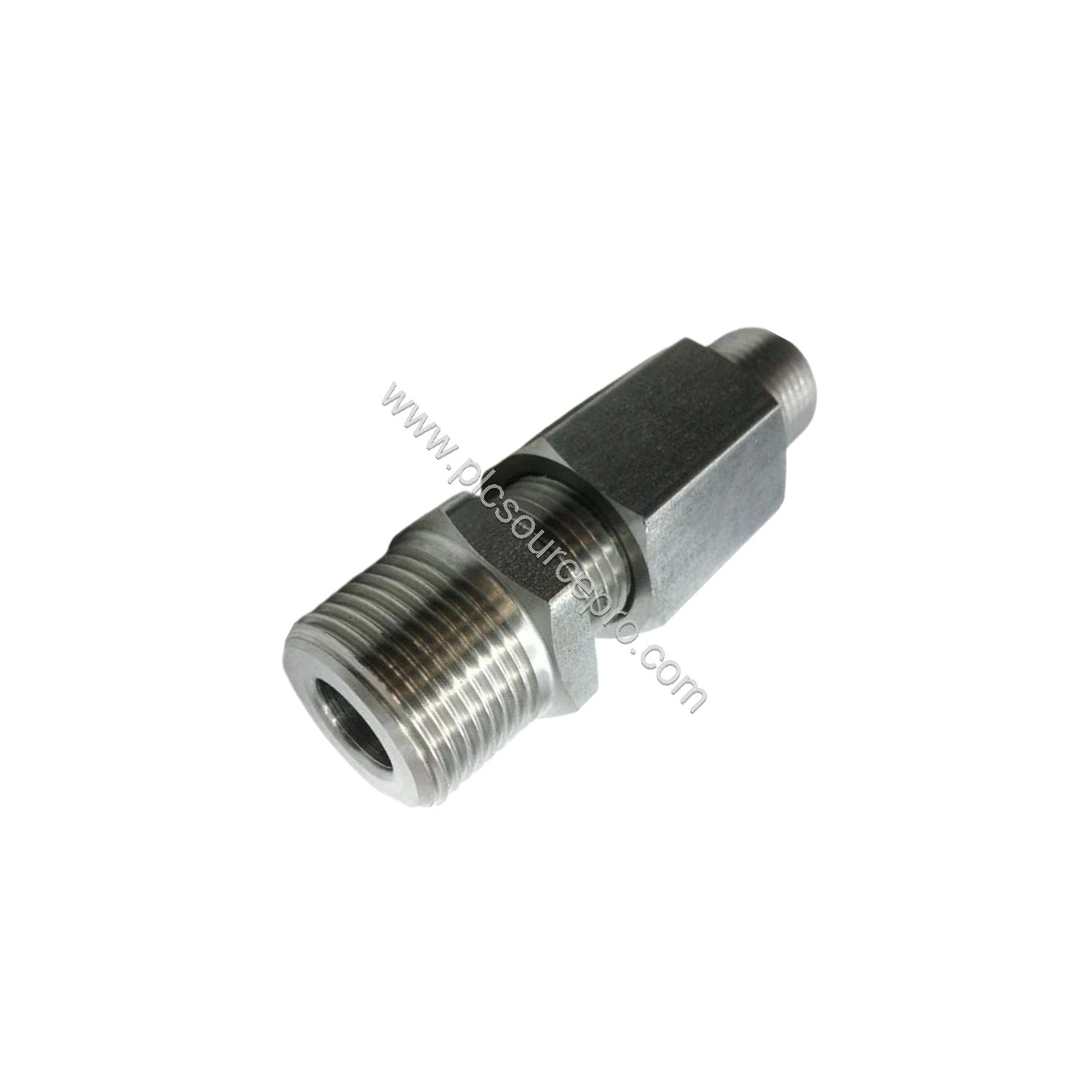

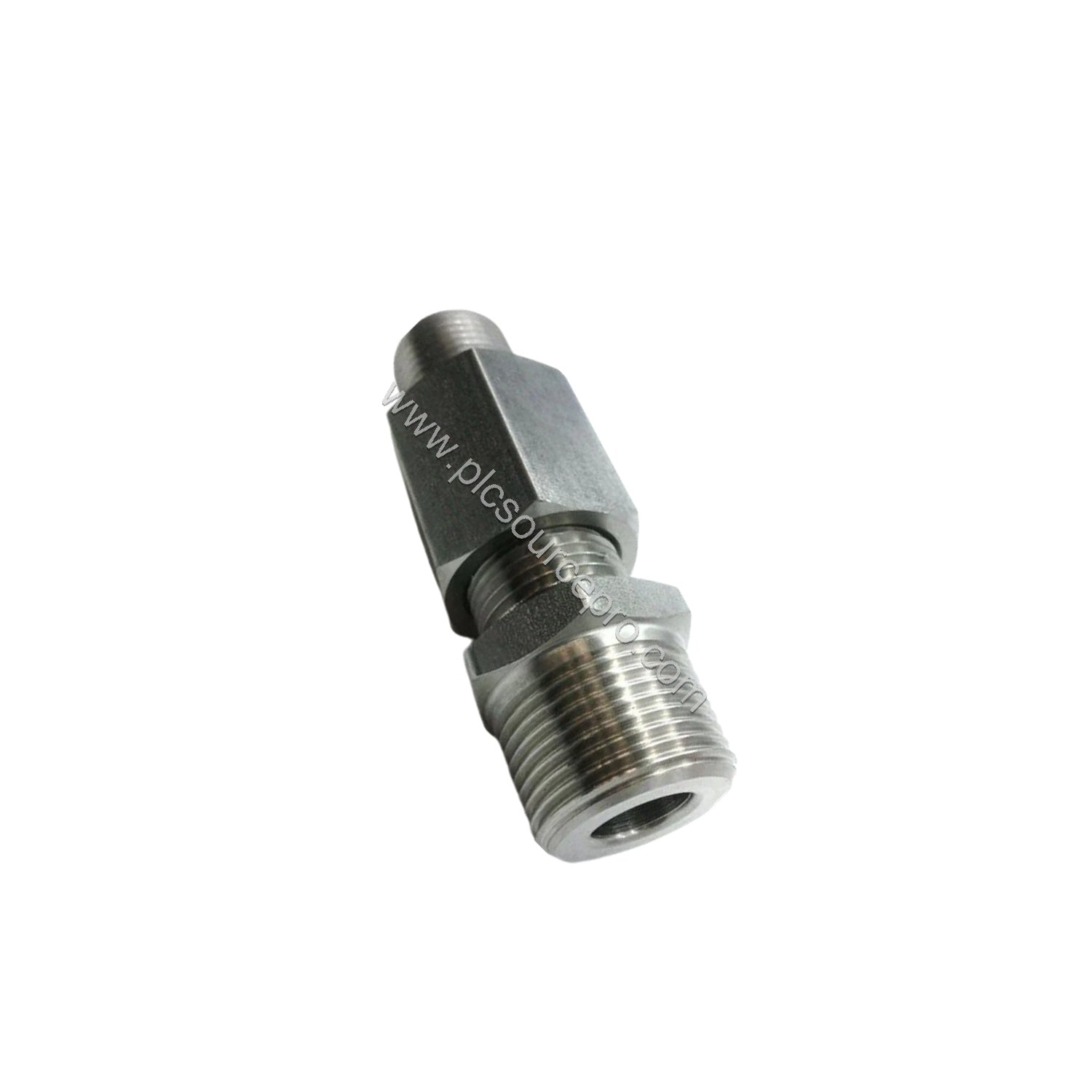

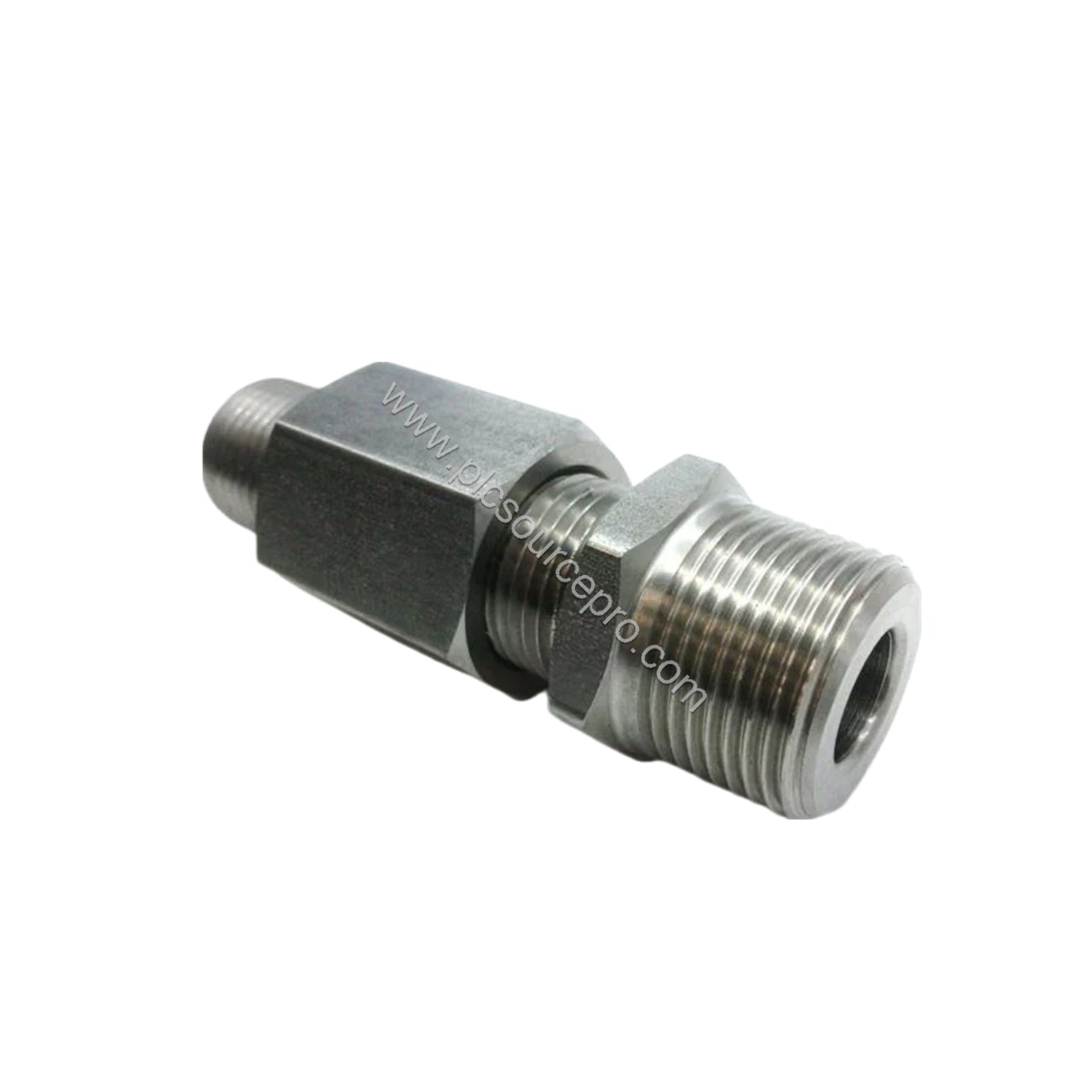

عندما يهدد تسرب السوائل موثوقية الآلة ووقت التشغيل، يوفر مانع تسرب الكابلات بالضغط المنخفض Bently Nevada 43501-01-04-02 حلاً قويًا. مصمم لتمرير كابلات محول طاقة واحدة إلى أربع كابلات 95 أوم أو كابلات محول طاقة واحدة إلى اثنتين بقياس 25 ملم DE و 50 ملم DE من خلال فتحة واحدة في علبة الآلة أو حاجز آخر، يستخدم هذا المانع حلقة مطاطية من السيليكون المصبوب لمنع تسرب السوائل على طول الغلاف الخارجي للكابل. يتم تصنيع Bently Nevada 43501-01-04-02 في الولايات المتحدة الأمريكية ويتم تصنيفه حتى 345 كيلوباسكال (50 رطل لكل بوصة مربعة) عبر الحلقة من الضغط العالي إلى الضغط المنخفض.
المواصفات الفنية
| المعلمة |
القيمة |
| الطول الكلي (مجمع، مشدود) |
35 ملم (1.4 بوصة) |
| تصنيف الضغط (عبر الحلقة) |
345 كيلوباسكال (50 رطل لكل بوصة مربعة) |
| خيط جانب الضغط العالي |
1/2-14 NPT (رمز الخيار 01) |
| خيط جانب الضغط المنخفض |
3/4-14 NPT (رمز الخيار 02) |
| خيارات التركيب |
1/2-14 NPT و 3/4-14 NPT |
| سعة حلقة الكابل |
حتى 4 كابلات (فتحة واحدة مثقوبة، وثلاثة مثقوبة مسبقًا جزئيًا) |
| حد الضغط المطلق |
1.0 رطل لكل بوصة مربعة (محدد بالكابل/المجس/الموصل في الممارسة) |
سيناريوهات التطبيق
يُقصد بـ Bently Nevada 43501-01-04-02 بشكل أساسي سد زيت التزييت في أغلفة المحامل وعلب الآلات. في تطبيقات التوربينات أو الضواغط، يسمح لخروج كابلات المحولات من الحجيرات المملوءة بالزيت دون تسرب. كما يعمل في أي آلات دوارة حيث يكون احتواء السوائل حول كابلات المستشعرات أمرًا بالغ الأهمية. لا يمنع المانع التسرب من خلال ضفيرة الكابل أو الموصل المركزي - فقط على طول الغلاف الخارجي للكابل ومن خلال جسم المانع نفسه.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 43501-01-04-02 في فتحة ملولبة بخيوط أنابيب 1/2-14 NPT أو 3/4-14 NPT. يحتوي المانع على خيوط أنابيب خارجية على كلا الطرفين للتوافق مع الفتحة الملولبة للآلة ومع القناة أو الغلاف. اختر خيار الحلقة المطاطية الذي يتوافق مع عدد ونوع الكابلات. لما يصل إلى أربعة كابلات، استخدم تكوين الحلقة المطاطية 04 — فتحة واحدة مثقوبة، وثلاثة مثقوبة جزئيًا مسبقًا للثقب المخصص. تأكد من أن الحلقة المطاطية مثبتة بشكل صحيح لتحقيق سد الضغط المصنف.
الصيانة والموثوقية
افحص حلقة السيليكون المطاطية بشكل دوري بحثًا عن أي شقوق أو انضغاط. تعتمد موثوقية الختم على سلامة الغلاف الخارجي للكابل — أي ثقوب أو شقوق يمكن أن تتجاوز الختم. في البيئات ذات درجات الحرارة العالية، راقب الحلقة المطاطية بحثًا عن التصلب. تم تصنيف Bently Nevada 43501-01-04-02 لـ 345 كيلوباسكال (50 رطل لكل بوصة مربعة) بشكل مستمر، ولكن الأداء الفعلي يمكن أن يتأثر بحالة الكابل وجودة التركيب. يوصى بالفحص المنتظم كل ستة أشهر للآلات الحيوية.
دليل الاختيار ونصائح الشراء
قبل شراء Bently Nevada 43501-01-04-02، تحقق من حجم خيط جهازك: يتطلب جانب الضغط العالي 1/2-14 NPT (الخيار 01) وجانب الضغط المنخفض 3/4-14 NPT (الخيار 02). تأكد من عدد الكابلات (حتى أربعة) وأقطارها. للحصول على إرشادات إضافية أو لتقديم طلب، اتصل بمورد موثوق به مثل PLC Source PRO (www.plcsourcepro.com) لضمان الحصول على أجزاء Bently Nevada الأصلية والتكوين الصحيح.
