وحدة التشغيل الآلي الصناعي Bently Nevada 43501-01-02-01

مقدمة المنتج

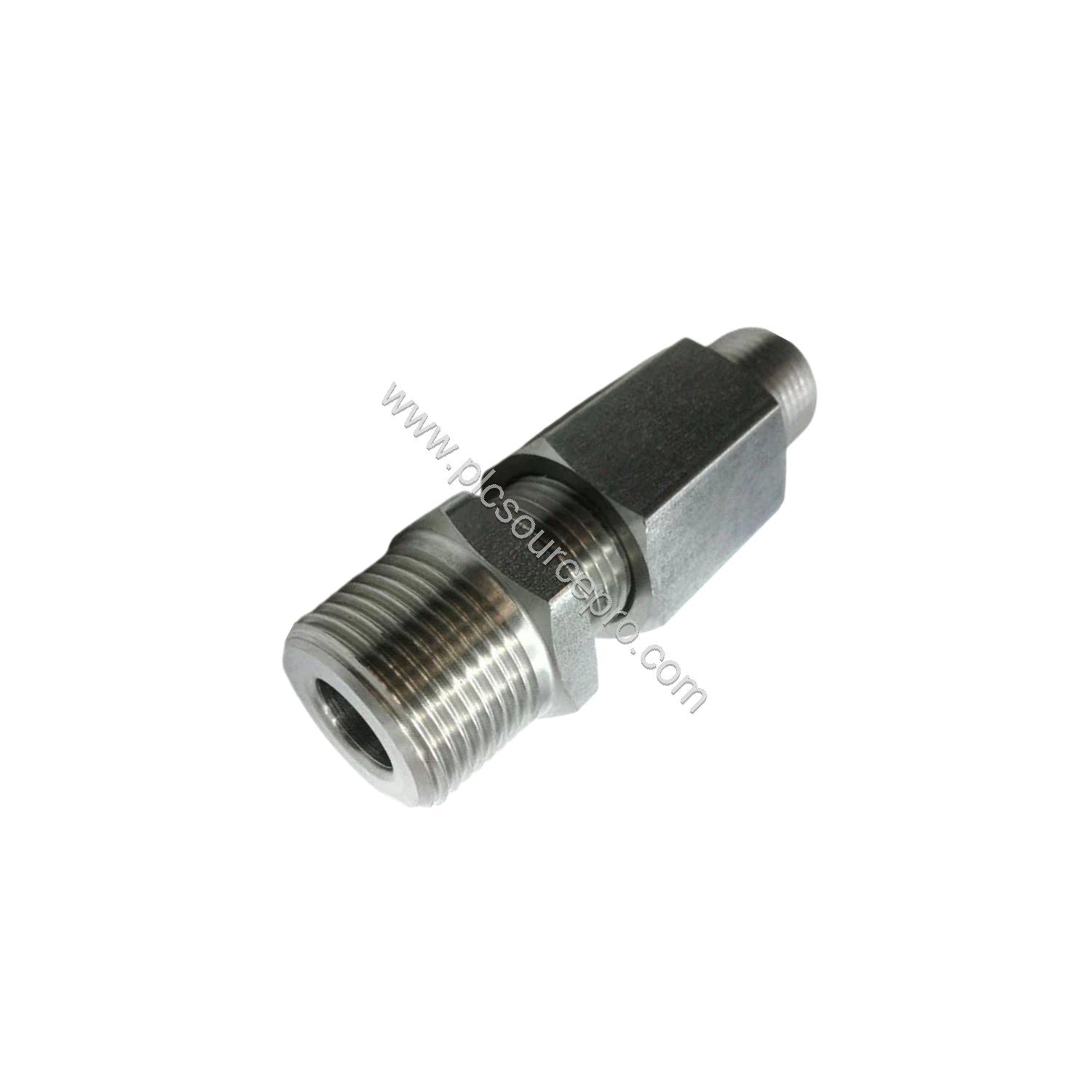

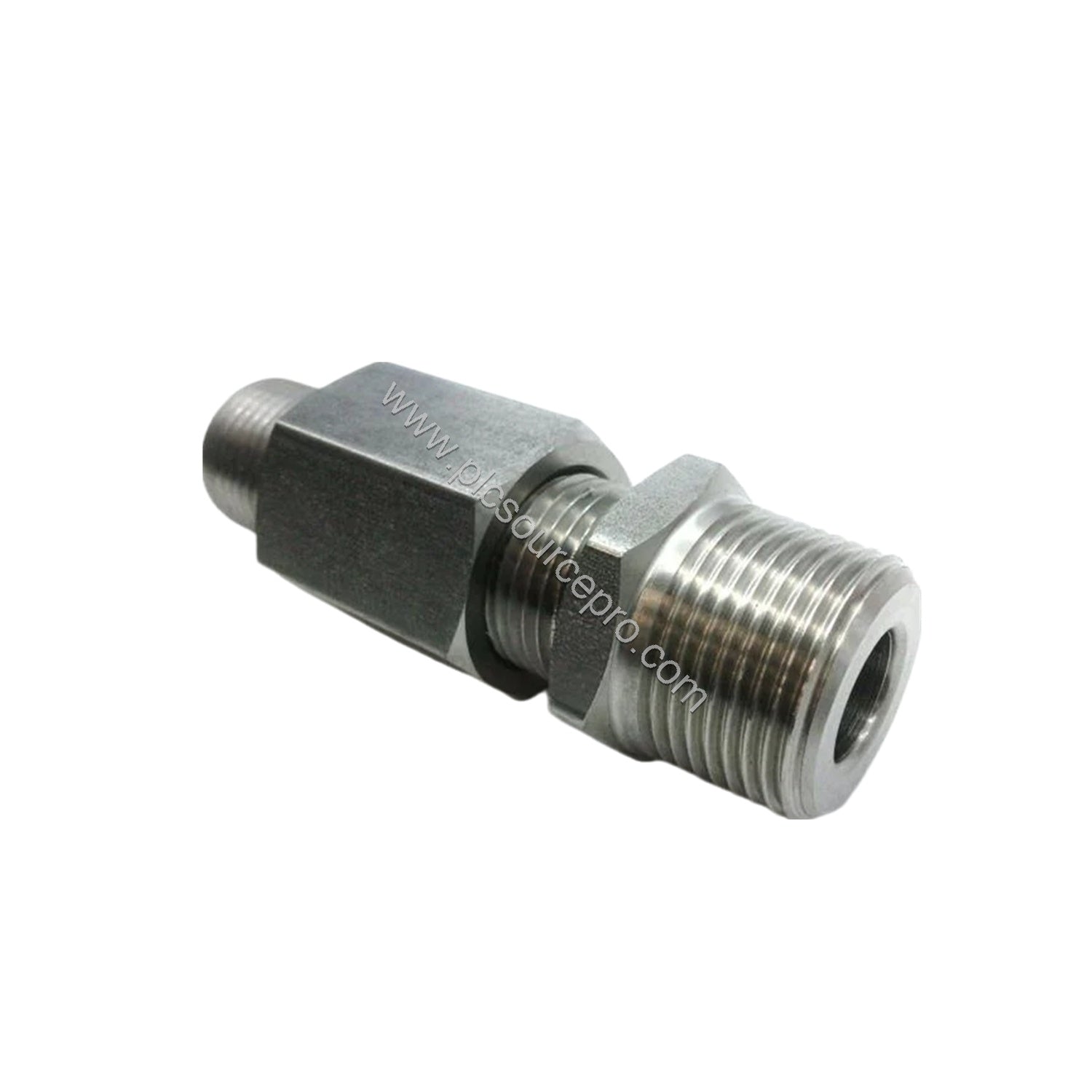

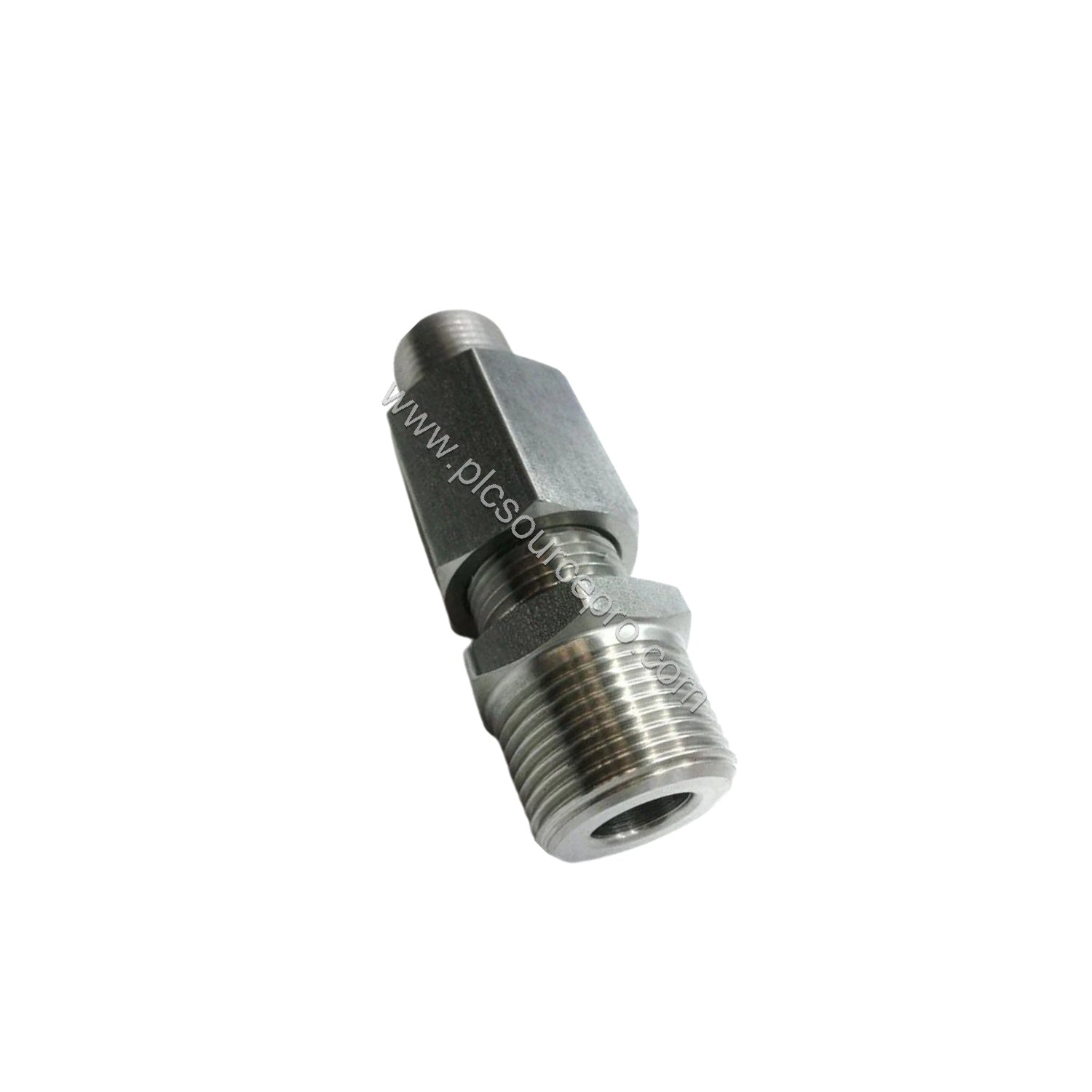

مانع تسرب الكابلات الضغط المنخفض Bently Nevada 43501-01-02-01 هو وحدة أتمتة صناعية متخصصة مصممة لتوفير إحكام موثوق به عند مرور كابلات المحولات عبر أغلفة الآلات أو الحواجز الأخرى. يمنع هذا المانع تسرب السوائل مثل زيت التشحيم على طول الغلاف الخارجي للكابل. صُمم 43501-01-02-01 بحلقة مطاطية من السيليكون المصبوب، ويستوعب من كابل واحد إلى أربعة كابلات محولات 95 أوم أو من كابل واحد إلى اثنين من كابلات المحولات 25 ملم DE و 50 ملم DE. يسمح تصميمه المدمج وخيوط NPT بالتركيب المباشر في المعدات الصناعية النموذجية.

المواصفات الفنية

التطبيقات الصناعية

يُستخدم Bently Nevada 43501-01-02-01 بشكل أساسي لإغلاق نقاط خروج زيت التشحيم في أغلفة المحامل وأغلفة الآلات للمعدات الدوارة مثل التوربينات والضواغط والمضخات. إحدى طرق الفشل الشائعة هي تسرب السائل عبر نقاط دخول الكابلات، مما يؤدي إلى تسرب الزيت وتلوث بيئي وتلف محتمل للمعدات. يعالج هذا الختم هذا الخطر مباشرة عن طريق إنشاء حاجز قوي عند مرور الكابل. في سيناريو نموذجي واحد، يتطلب غلاف محمل التوربين الذي يحتوي على كابلات محولات متعددة ختمًا موثوقًا للحفاظ على سلامة الزيت؛ يوفر 43501-01-02-01 هذا الختم بتصنيف ضغط 345 كيلو باسكال، مما يضمن التشغيل حتى تحت ضغوط تفاضلية معتدلة.

إرشادات التركيب والإعداد

قم بتركيب 43501-01-02-01 عن طريق لولبته في ثقب ملولب بخيوط أنابيب ½-NPT أو ¾-NPT. تأكد من أن الخيوط الخارجية لجسم الختم تتلاءم بشكل صحيح مع غلاف الآلة وأي قناة توصيل. مرر كابلات المحول عبر الحلقة المطاطية المصنوعة من السيليكون، مع اختيار نمط الفتحات المثقوبة مسبقًا المناسب. يسمح تصميم الحلقة المطاطية بما يصل إلى كابلين 25 مم DE و 50 مم DE أو عدة كابلات 95 أوم. أحكم ربط التجميع لتحقيق طول مضغوط قدره 35 مم، مما يوفر الختم اللازم. لا توجد حاجة لأدوات خاصة، ولكن تحقق من خلو الغلاف الخارجي للكابل من القطع أو الثقوب الصغيرة، حيث أن الختم لا يمنع التسربات عبر جديلة الكابل أو الموصل المركزي.

الصيانة والموثوقية

يضمن الفحص الروتيني للحلقة المطاطية المصنوعة من السيليكون للتأكد من عدم وجود تآكل أو تشقق أو تلف نتيجة الضغط موثوقية طويلة الأمد. صنف Bently Nevada 43501-01-02-01 للخدمة المستمرة حتى 345 كيلو باسكال (50 رطل لكل بوصة مربعة) عبر الحلقة المطاطية، ولكن قد تكون قدرة الضغط الفعلية محدودة بحالة الكابل أو المسبار أو الموصل. تحقق بشكل دوري من علامات تسرب السوائل حول جسم الختم ومدخل الكابل. يمكن أن يؤدي استبدال الحلقة المطاطية (إذا كانت متوفرة كقطعة غيار) إلى استعادة أداء الختم الكامل دون استبدال التجميع بأكمله. يقلل تصميم الختم البسيط من احتياجات الصيانة ويقلل وقت التوقف عن العمل - وهي ميزة تكلفة رئيسية للعمليات المستمرة.

دليل الاختيار ونصائح الشراء

قبل شراء Bently Nevada 43501-01-02-01، تأكد من حجم خيط غلاف جهازك (½-NPT أو ¾-NPT) وعدد ونوع الكابلات التي تحتاج إلى توجيهها. تم تكوين نوع الحلقة المطاطية (رمز 02) مسبقًا لاستيعاب ما يصل إلى كابلين 25 مم DE، مع ثقب واحد مثقوب وواحد محفور جزئيًا يمكنك الانتهاء منه حسب الحاجة. إذا كنت بحاجة إلى تكوين مختلف للحلقة المطاطية، اتصل بـ PLC Source PRO (متاح على www.plcsourcepro.com) للحصول على الخيارات. هذا الختم هو بديل بجودة الشركة المصنعة للمعدات الأصلية يضمن إحكامًا موثوقًا في التطبيقات الحساسة. تأكد من أن قطر الغلاف الخارجي للكابل يناسب نطاق إحكام الحلقة المطاطية لتجنب تسربات التحويل.
