نظرة عامة على المنتج

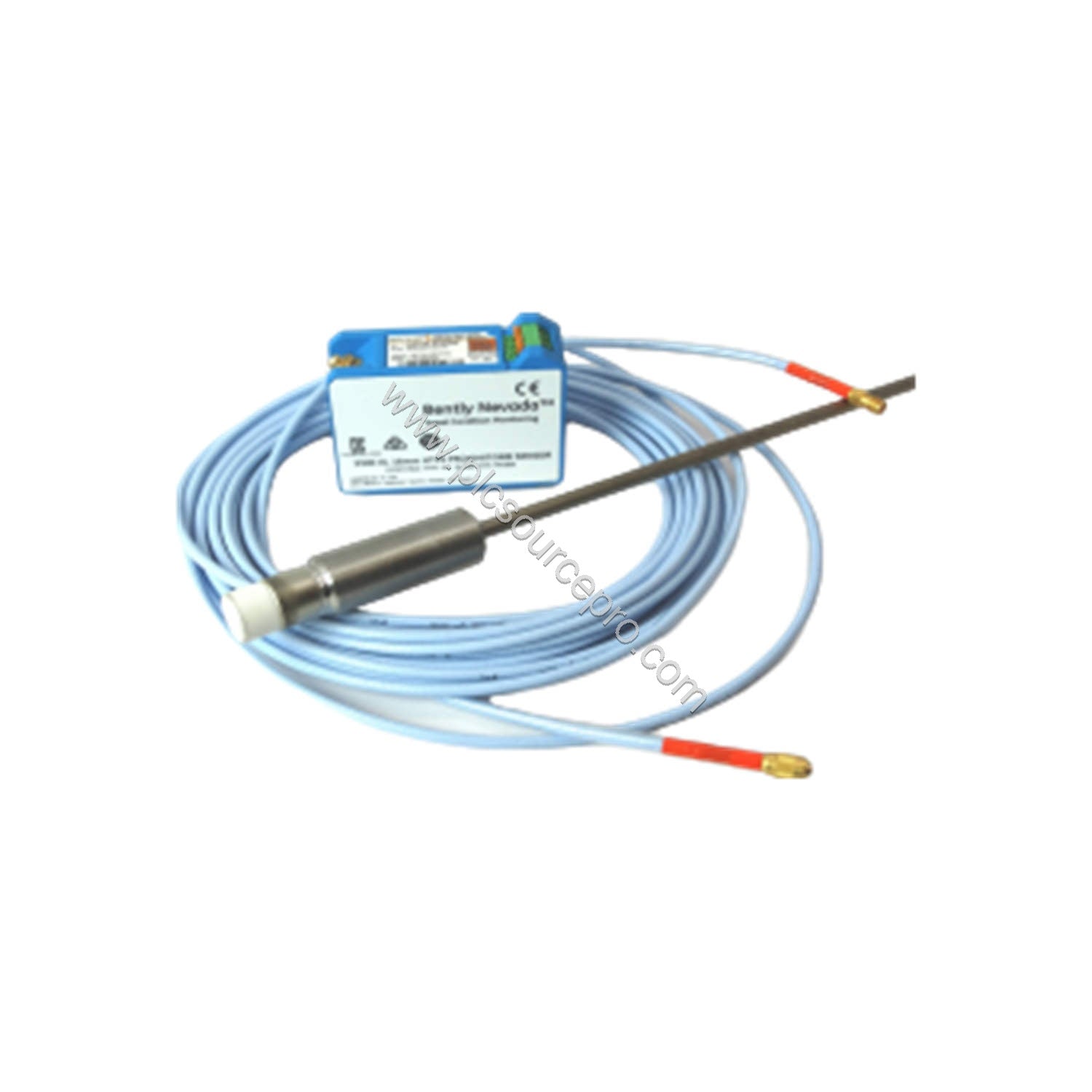

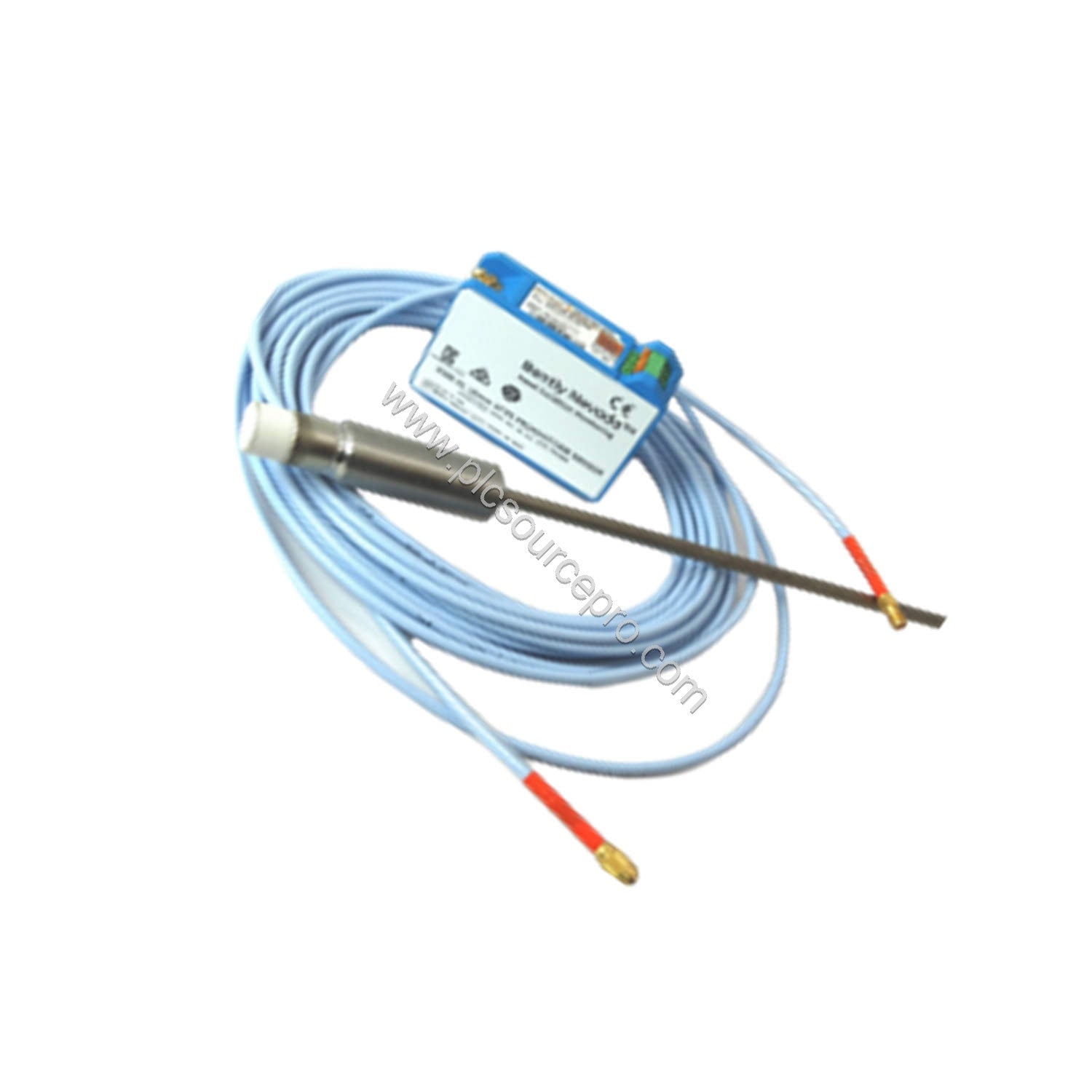

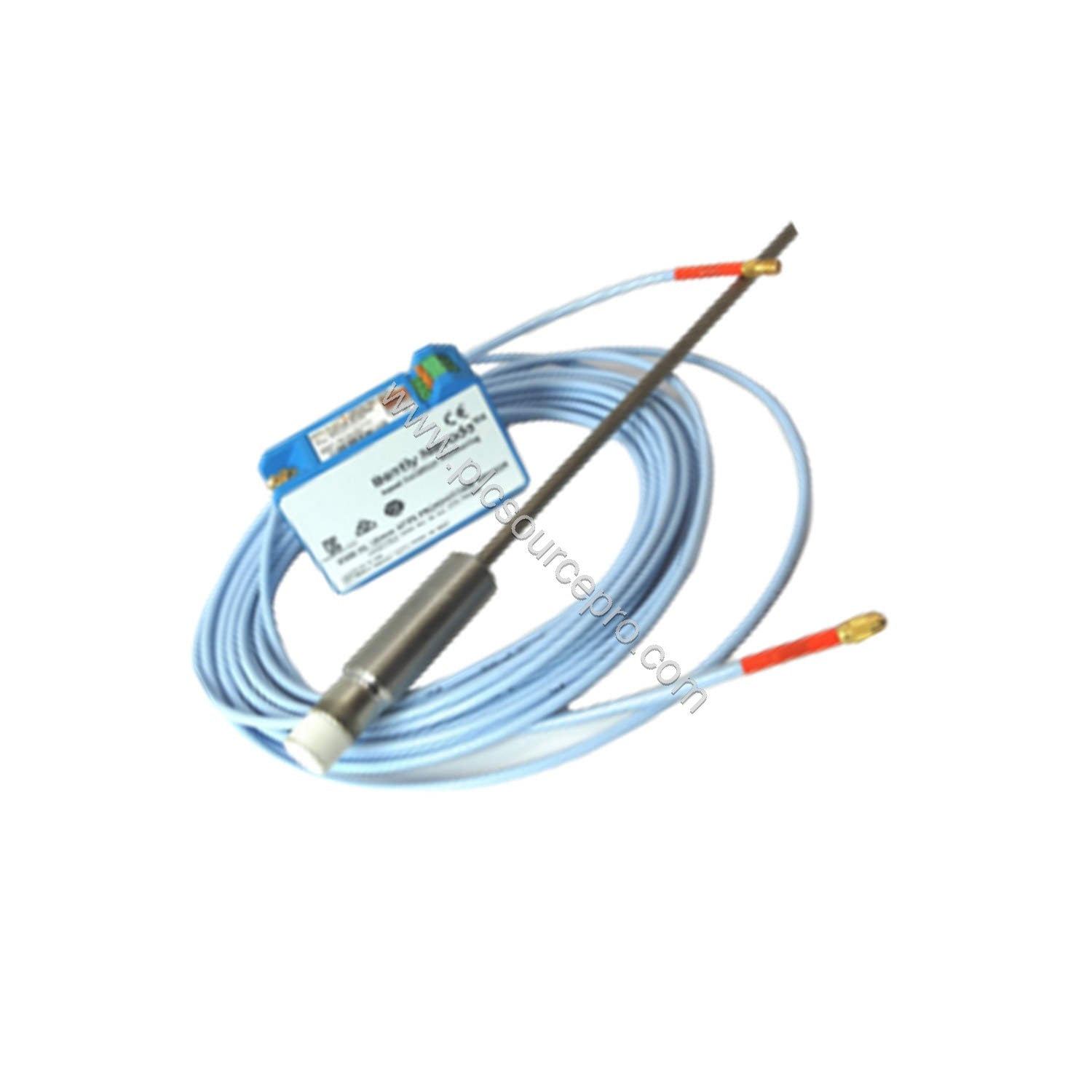

إن Bently Nevada 330301-000-011-20-90-01-05 هو مسبار 3300 XL عالي الحرارة بخيوط 3/4-16 UNF، مصمم لمراقبة دقيقة للاهتزاز في البيئات الحرارية القاسية. تم تصنيع هذا المسبار في الولايات المتحدة الأمريكية، ويوفر طولاً إجمالياً يبلغ 9.0 أمتار (30 قدمًا) بما في ذلك كابل التمديد، وقد تم تصميمه لتحمل درجات حرارة تتراوح من -34 درجة مئوية إلى +350 درجة مئوية. يضمن طرفه الخزفي وعلبته المصنوعة من الفولاذ المقاوم للصدأ AISI 316L متانة طويلة الأمد في البيئات الصناعية القاسية.
المواصفات الفنية
| المعلمة |
القيمة |
| خيار الطول غير المسنن |
000 (0 بوصة) |
| خيار طول العلبة الكلي |
011 (1.1 بوصة) |
| خيار طول الخط الصلب |
20 (2.0 متر / 6.6 قدم) |
| خيار الطول الكلي |
90 (9.0 أمتار / 30 قدمًا، يشمل كابل التمديد) |
| درع كابل التمديد |
01 (درع فولاذ مقاوم للصدأ) |
| خيار موافقة الوكالة |
05 (اعتمادات متعددة) |
| مقاومة التيار المستمر للمسبار (RpROBE) |
5.82 أوم (لمسبار 2.0 متر) |
| عامل مقياس تزايدي (ISF) |
3.94 فولت/مم (100 مللي فولت/ميل) ±9.65% |
| الانحراف عن أفضل خط مستقيم مناسب (DSL) |
أقل من ±78 ميكرومتر (±3.1 ميل) |
| استجابة التردد |
0 إلى 6 كيلو هرتز: +0، -3 ديسيبل نموذجي (حتى 305 متر / 1000 قدم من الأسلاك الميدانية) |
| الحد الأدنى الموصى به لحجم الهدف |
قطر 30.5 مم (1.2 بوصة) (هدف مسطح) |
| الحد الأدنى الموصى به لقطر العمود |
152 مم (6.0 بوصة) |
| مادة طرف المسبار |
سيراميك |
| مادة علبة المسبار |
الفولاذ المقاوم للصدأ AISI 316L |
| وزن المسبار (كابل الخط الصلب) |
117 جم/م (1.26 أوقية/قدم) + 12 جم/سم (1.07 أوقية/بوصة) من العلبة |
| درجة حرارة التشغيل والتخزين |
-34 درجة مئوية إلى +350 درجة مئوية (-30 درجة فهرنهايت إلى +662 درجة فهرنهايت) |
تضمن هذه المواصفات أن Bently Nevada 330301-000-011-20-90-01-05 يقدم أداءً ثابتًا حتى في ظل التشغيل طويل الأمد في درجات حرارة عالية.
تطبيقات الصناعة
يعتبر مسبار Bently Nevada 330301-000-011-20-90-01-05 مثاليًا لمراقبة الاهتزاز في التوربينات البخارية والتوربينات الغازية والضواغط والمحركات الكبيرة التي تعمل في مناطق ذات درجات حرارة عالية. إن قدرته على الحفاظ على عامل المقياس ضمن ±30% من 3.94 فولت/مم على مدى يتراوح من 22 درجة مئوية إلى +350 درجة مئوية يجعله خيارًا موثوقًا به للآلات الدوارة الحرجة. يوفر الطرف الخزفي مقاومة تآكل ممتازة، بينما يحمي درع الفولاذ المقاوم للصدأ كابل التمديد في البيئات المسببة للتآكل.
إرشادات التركيب والإعداد
قم بتركيب Bently Nevada 330301-000-011-20-90-01-05 في فتحة ملولبة 3/4-16 UNF وفقًا للفجوة الموصى بها من قبل الشركة المصنعة. تأكد من أن قطر الهدف لا يقل عن 30.5 مم وأن قطر العمود يتجاوز 152 مم للحصول على نطاق خطي مثالي. قم بتوجيه الخط الصلب وكابل التمديد بعيدًا عن الحواف الحادة ومصادر التداخل الكهرومغناطيسي العالية. يعمل كابل التمديد المرفق المزود بدرع من الفولاذ المقاوم للصدأ على تبسيط الأسلاك الميدانية. تحقق من مقاومة التيار المستمر للمسبار (5.82 أوم) أثناء التركيب لتأكيد سلامة الكابل.
الصيانة والموثوقية
مع طرف سيراميك وعلبة AISI 316L، يتطلب Bently Nevada 330301-000-011-20-90-01-05 الحد الأدنى من الفحص الدوري. تحقق من درع الكابل بحثًا عن أي تلف وتحقق من الاستمرارية الكهربائية في كل فترة صيانة وقائية. يضمن التشغيل ضمن نطاق -34 درجة مئوية إلى +350 درجة مئوية عمر خدمة طويل. يقلل الهيكل المتين للمسبار من وقت التوقف غير المجدول، مما يساهم في توفير التكاليف التشغيلية الإجمالية.
دليل الاختيار
عند طلب Bently Nevada 330301-000-011-20-90-01-05، تحقق من خيارات الطول غير المسنن وطول العلبة وطول الخط الصلب والطول الكلي لتتوافق مع تطبيقك. تتضمن التكوينات الافتراضية (000-011-20-90-01-05) طولًا غير مسنن 0 بوصة، وعلبة 1.1 بوصة، وخط صلب 2.0 متر، وطول إجمالي 9.0 متر، ودرع من الفولاذ المقاوم للصدأ، واعتمادات متعددة. للحصول على مساعدة في التكوينات البديلة، اتصل بـ PLC Source PRO — مورد موثوق لقطع الغيار الصناعية.
