مقدمة عن المنتج

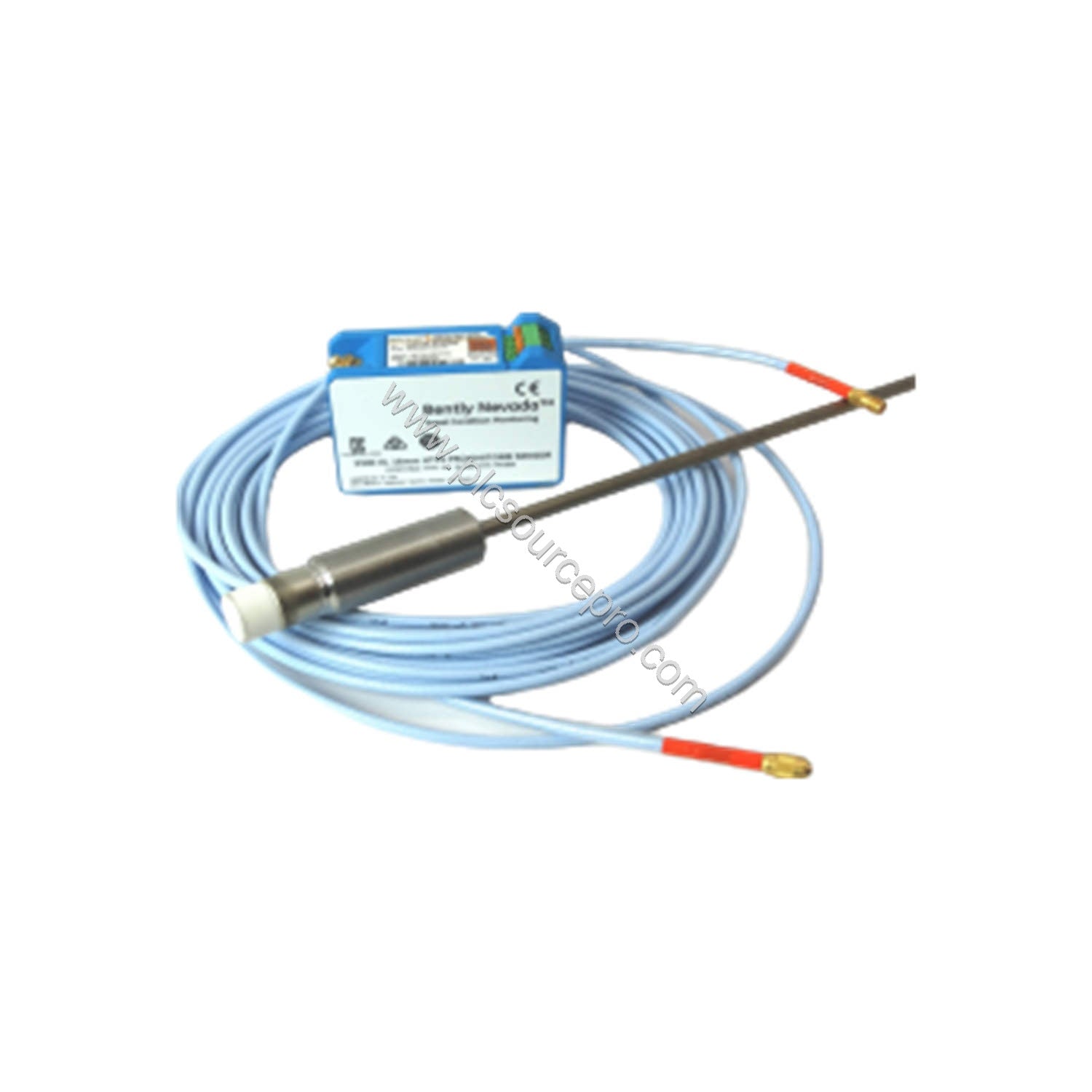

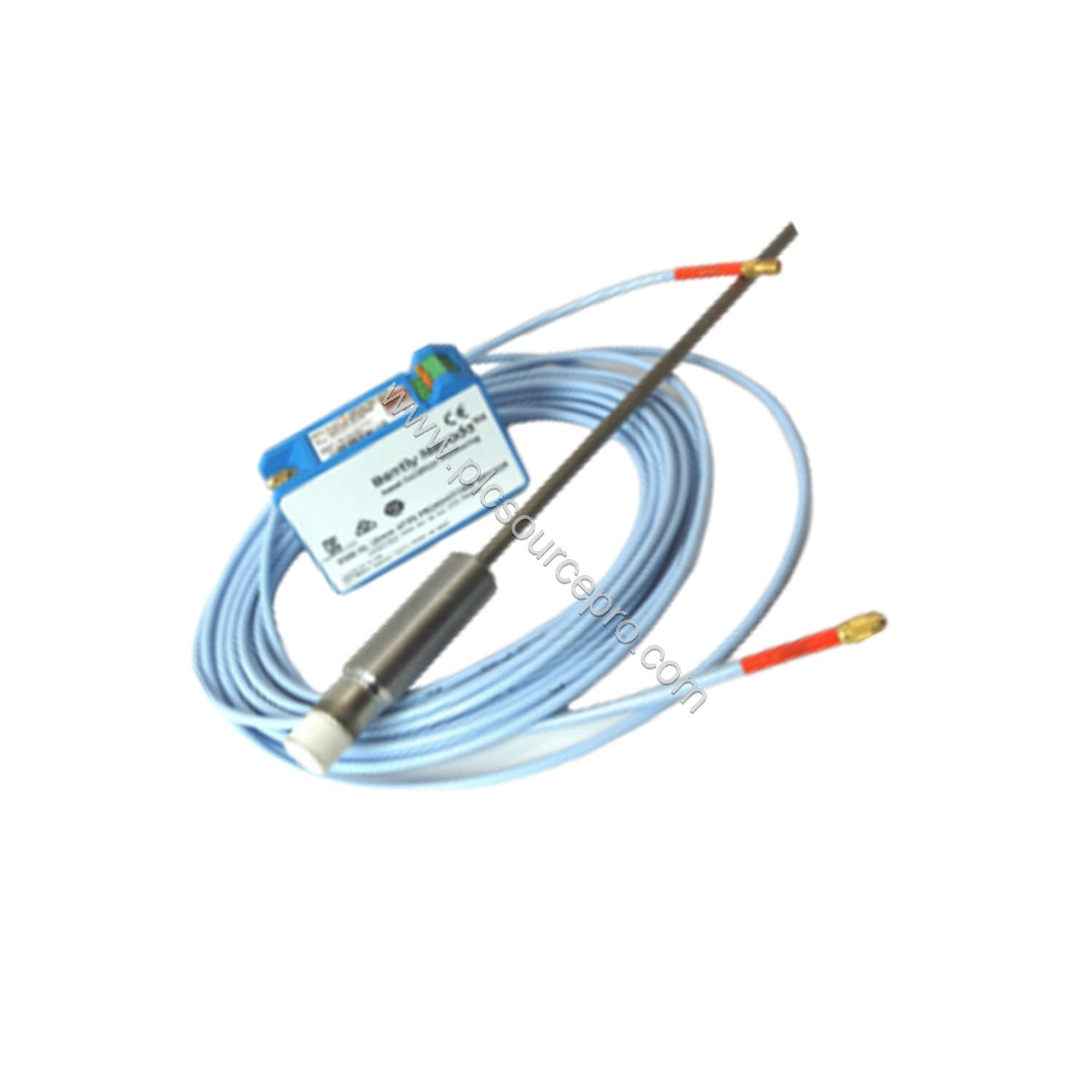

عند التشغيل في درجات حرارة شديدة الارتفاع، تفشل مجسات التقارب القياسية. يوفر مسبار درجة الحرارة العالية Bently Nevada 330301-000-011-10-90-00-00 3300 XL أداءً موثوقًا به حتى 350 درجة مئوية. مصمم للمراقبة المستمرة في البيئات القاسية، يتميز هذا المسبار برأس سيراميك وهيكل من الفولاذ المقاوم للصدأ AISI 316L. بفضل خيط 3/4-16 UNF، فإنه يتكامل بسلاسة مع الأنظمة الحالية. يشتمل المسبار على كابل صلب بطول 1.0 متر وطول إجمالي 9.0 متر، بالإضافة إلى كابل تمديد.
المواصفات الفنية
يوفر Bently Nevada 330301-000-011-10-90-00-00 قياسات دقيقة مع عامل مقياس تدريجي يبلغ 3.94 فولت/مم (100 مللي فولت/ميل) ±9.65% على مدى النطاق الخطي 4.0 مم. الانحراف عن أفضل خط مستقيم مناسب أقل من ±78 ميكرومتر (±3.1 ميل). استجابة التردد من 0 إلى 6 كيلو هرتز (+0, -3 ديسيبل نموذجي) مع ما يصل إلى 305 أمتار من الأسلاك الميدانية. يعمل المسبار من -34 درجة مئوية إلى +350 درجة مئوية وله مقاومة تيار مستمر تبلغ 5.06 أوم (من المركز إلى الموصل الخارجي). يبلغ الحد الأدنى الموصى به لقطر الهدف 30.5 مم والحد الأدنى لقطر العمود 152 مم.
سيناريوهات التطبيق
هذا المسبار مثالي لمراقبة اهتزاز عمود التوربين في محطات توليد الطاقة. في ضواغط الغاز ذات درجة الحرارة العالية، يحافظ 330301-000-011-10-90-00-00 على الدقة على الرغم من التمدد الحراري. كما أنه يناسب الآلات الدوارة الحرجة في منشآت البتروكيماويات حيث تتجاوز درجات الحرارة المحيطة حدود المسبار القياسية.
إرشادات التثبيت والإعداد
قم بتركيب Bently Nevada 330301-000-011-10-90-00-00 باستخدام خيوط 3/4-16 UNF. تأكد من أن سطح الهدف نظيف ومستوٍ. يأتي المسبار مزودًا بكابل تمديد بطول 9.0 أمتار؛ تحقق من توجيه الكابل لتجنب الانحناءات الحادة. للحصول على الأداء الأمثل، حافظ على النطاق الخطي وتجنب التلامس مع الهدف. تحقق من خيار الطول غير الملولب (0 بوصة) والطول الإجمالي للعلبة (1.1 بوصة) قبل التثبيت.
الصيانة والموثوقية
نظرًا لنطاق درجة الحرارة القصوى (-34 درجة مئوية إلى +350 درجة مئوية)، افحص طرف المسبار والكابل بحثًا عن علامات التآكل سنويًا. يقاوم طرف السيراميك الصدمات الحرارية، ويتحمل غلاف الفولاذ المقاوم للصدأ البيئات المسببة للتآكل. تظل استجابة تردد المسبار مستقرة على مسافات الكابلات الطويلة (حتى 305 أمتار). يمكن أن تشير الفحوصات المنتظمة لمقاومة التيار المستمر إلى تدهور الكابل. يقلل هذا التصميم من وقت التوقف عن العمل عن طريق منع الفشل المبكر في تطبيقات الحرارة العالية.
دليل الاختيار ونصائح الشراء
تحقق من أن حجم الخيط (3/4-16 UNF) يتطابق مع نقطة التثبيت الخاصة بك. الكابل الصلب بطول 1.0 متر والطول الإجمالي 9.0 أمتار يناسبان معظم التركيبات. إذا كانت هناك حاجة إلى طول كابل إضافي، فاطلب الخيار المناسب. لكابل التمديد المدرع من الفولاذ المقاوم للصدأ، حدد الخيار 11 بدلاً من 00. تأكد من متطلبات موافقة الوكالة (هذه الوحدة هي 00). توفر PLC Source PRO قطع غيار Bently Nevada الأصلية مع مصادر موثوقة.
