نظرة عامة على المنتج

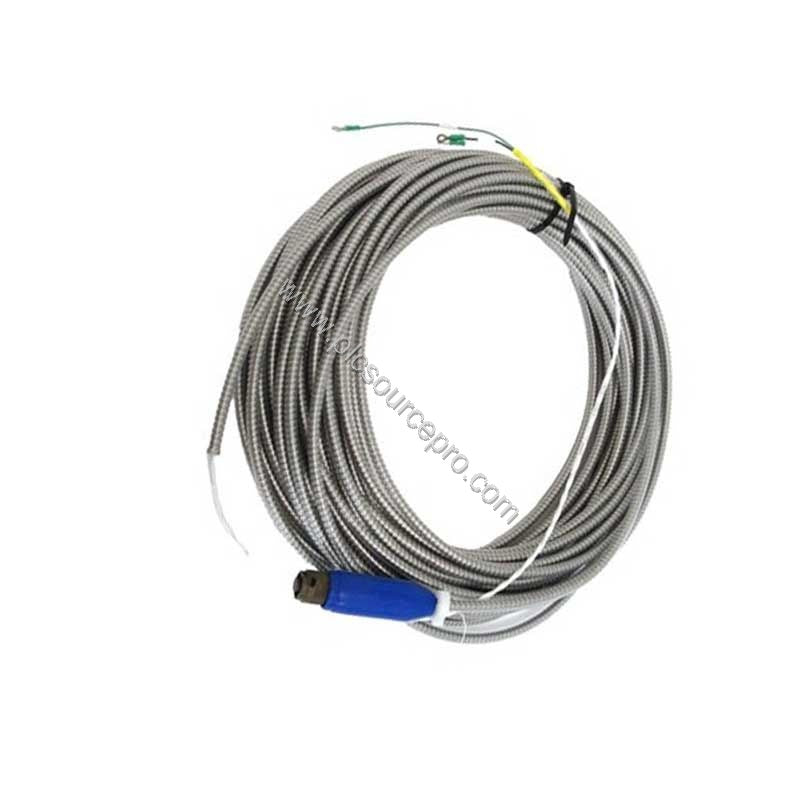

تم تصميم مسبار التقارب (تثبيت عكسي) Bently Nevada 330195-02-12-05-CN 3300 XL 8 مم لمراقبة دقيقة للاهتزاز والموضع في الظروف الصناعية القاسية. هذا المسبار، الذي يعد جزءًا من سلسلة 3300 XL المثبتة، يوفر أداءً مستقرًا في ظل تقلبات درجات الحرارة الواسعة والرطوبة العالية والإجهاد الميكانيكي. بفضل طرفه المصنوع من كبريتيد البولي فينيلين (PPS) وغلافه المصنوع من الفولاذ المقاوم للصدأ، يقاوم 330195-02-12-05-CN التآكل والتلف، مما يجعله مثاليًا للآلات الدوارة الحساسة.
المواصفات الفنية
جميع القيم مأخوذة مباشرة من ورقة بيانات المنتج لـ 330195-02-12-05-CN. لم يتم تضمين أي معلمات مستنتجة أو مفترضة.
-
الطول الكلي: 0.5 متر (1.6 قدم)
-
السن اللولبي: 3/8-24 UNF، أقصى طول لتثبيت السن اللولبي 0.563 بوصة
-
مقاومة التيار المستمر: RPROBE = 7.45 أوم ± 0.50 أوم للمسبار بطول 0.5 متر
-

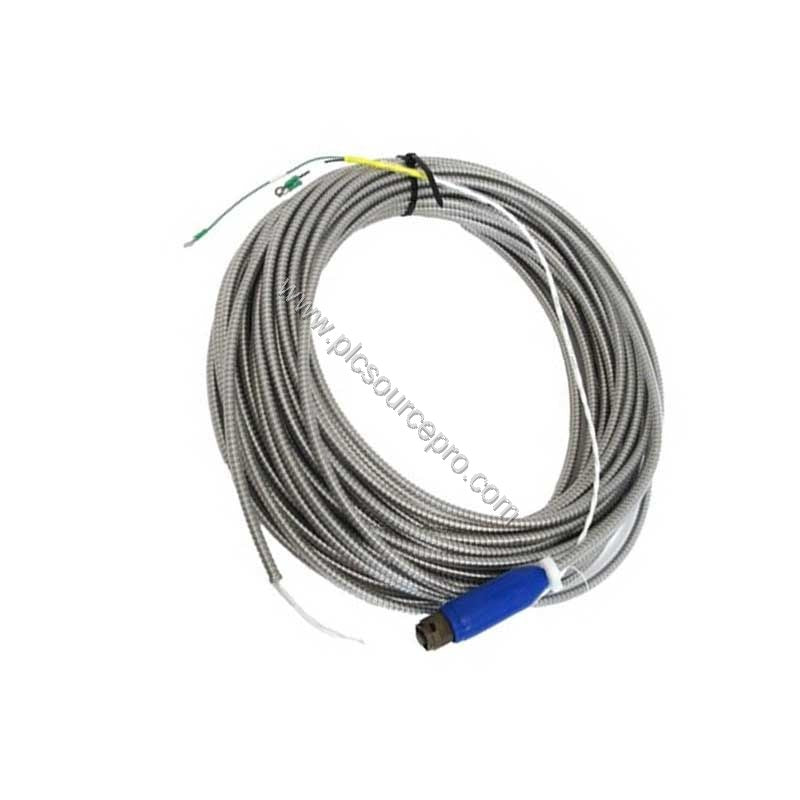

مادة طرف المسبار: كبريتيد البولي فينيلين (PPS)
-
مادة غلاف المسبار: الفولاذ المقاوم للصدأ AISI 303 أو 304
-
استقرار الرطوبة: أقل من 3% تغيير في عامل القياس المتوسط بعد 56 يومًا عند رطوبة نسبية 93% وفقًا لـ IEC 68-2-3
-
نطاق درجة الحرارة القياسي: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) للتشغيل والتخزين
-
نطاق درجة الحرارة الممتد: الطرف -52 درجة مئوية إلى +218 درجة مئوية؛ الكابل/الموصل -51 درجة مئوية إلى +260 درجة مئوية
-
الموافقة من الجهات الرسمية: خاصة بالبلد (CN)
التطبيقات الواقعية
يتفوق 330195-02-12-05-CN في البيئات التي تهدد فيها درجات الحرارة والرطوبة الشديدة دقة القياس. في التوربينات الغازية والضواغط التي تعمل بالقرب من المناطق الساحلية، تضمن مقاومة المسبار للرطوبة (انحراف ASF أقل من 3%) بيانات موثوقة على مدى فترات مراقبة طويلة. بالنسبة للتوربينات البخارية في محطات الطاقة، يستوعب نطاق درجة الحرارة الممتد الحرارة المحيطة العالية بالقرب من المحامل دون المساس بمانع التسرب الضغط - وهي نقطة فشل شائعة في المسابر ذات التصنيف الأقل.
إرشادات التثبيت والإعداد
عند تثبيت 330195-02-12-05-CN، تأكد من عدم تجاوز طول تثبيت السن اللولبي 3/8-24 UNF مسافة 0.563 بوصة لتجنب الربط الميكانيكي أو التلف الداخلي. تم تصميم المسبار لإغلاق الضغط التفاضلي بين الطرف والغلاف باستخدام حلقة Viton O-ring؛ ومع ذلك، لا يتم اختبار الضغط عليه قبل الشحن. إذا كان تطبيقك يتطلب مانع تسرب ضغط مختبرًا، فاتصل بقسم التصميمات المخصصة. تجنب تعريض المسبار لدرجات حرارة أقل من -34 درجة مئوية أثناء التثبيت أو التشغيل، حيث قد يتسبب ذلك في فشل مبكر لمانع التسرب الضغط.
الصيانة والموثوقية
لتحقيق أقصى عمر خدمة، افحص حلقة Viton O-ring وغلاف المسبار بشكل دوري بحثًا عن علامات التآكل أو التآكل، خاصة في الأجواء الرطبة أو الكيميائية العدوانية. يوفر غلاف الفولاذ المقاوم للصدأ (AISI 303/304) مقاومة جيدة للتآكل بشكل عام ولكن يجب تنظيفه بمذيبات خفيفة في حالة تلوثه. يقلل تصميم المسبار المختبر للرطوبة (IEC 68-2-3) من انحراف الإشارة، مما يقلل الحاجة إلى إعادة المعايرة المتكررة. استبدال المسبار على فترات مجدولة - بدلاً من بعد الفشل - يمنع التوقف غير المخطط له والإصلاحات المكلفة.
استكشاف الأخطاء الشائعة
إذا أظهر 330195-02-12-05-CN قراءات غير منتظمة، تحقق أولاً من درجة الحرارة المحيطة: قد يؤدي التعرض لأقل من -34 درجة مئوية إلى إتلاف مانع التسرب الضغط، مما يؤدي إلى تسرب الرطوبة وعدم استقرار الإشارة. تحقق من مقاومة التيار المستمر عند الموصل؛ يجب أن تقيس 7.45 أوم ± 0.50 أوم. قد يشير الانحراف الكبير إلى كابل تالف أو دائرة قصر داخلية. للتطبيقات ذات الرطوبة العالية، تأكد من أن عامل القياس المتوسط يظل ضمن عتبة 3%؛ إذا لم يكن كذلك، أعد تقييم موقع المسبار أو فكر في متغير ذي درجة حرارة ممتدة. اتصل بدعم Bently Nevada للحصول على تشخيصات مفصلة.
دليل الاختيار
قبل شراء Bently Nevada 330195-02-12-05-CN، تحقق من الطول الكلي المطلوب (0.5 متر قياسي) وتأكد من أن خيار الموافقة من الجهات الرسمية (خاص بالبلد CN) يتطابق مع منطقتك. للتطبيقات التي تتجاوز نطاق درجة الحرارة القياسي، فكر في خيار درجة الحرارة الممتدة المتاح في سلسلة 3300 XL. يقوم PLC Source PRO بتخزين هذا النموذج بالضبط - الجزء 330195-02-12-05-CN - ويمكنه المساعدة في التحقق من التوافق مع نظام التحكم الخاص بك.
